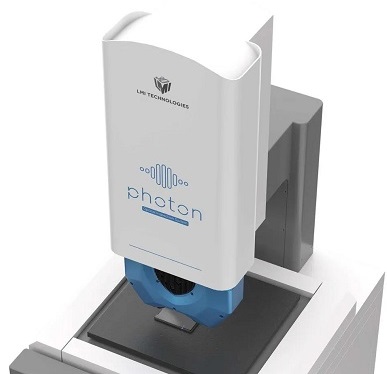

Photon™可对各种表面特征进行3D扫描和检测,包括透明、高反光、多层、有纹理、混合和其他各种加工材料。Photon™可搭载LMI公司的3D线光谱共焦传感器和3D线激光轮廓传感器,以亚微米精度扫描这些表面类型,实现卓越的成像质量和速度。

Photon™通过高精度的编码器、高防震机构设计和自动拼接软件,可在各种离线和在线检测、实验室和研发应用中,以超大视野扫描具有挑战性的材料。

每一台Photon™光学检测系统均配有真空吸附平台,工控机(内置板载运动路径规划和标准检测软件),显示器,键盘,鼠标,操纵杆和校准模块。该系统具备零件姿态校准,自动特征检测和轮廓提取,多坐标系测量,几何尺寸和形位公差(GD&T)测量,粗糙度分析等表面特征检测和分析功能。


3合1成像功能

在搭载LMI 3D线光谱共焦传感器时,Photon™ 能够同时获取3D形貌(3D表面几何),3D体层扫描(多层3D几何和2D强度)以及2D强度数据。线光谱共焦扫描避免了有光泽金属表面的带来的反射影响,离轴排列设计使传感器可进行多层扫描(体层扫描)。市面上极少有其他光学检测系统可实现此独特的扫描功能。

  • 3D体层扫描可用来评估粘合玻璃元件的物理性质

  • 3D体层扫描可用于几何尺寸标注以及表面和材料各层缺陷检测

  • 2D成像可用于2D尺寸或者平面尺寸和缺陷检测

独一无二的3D体层成像

LMI公司3D线光谱共焦传感器包含嵌入式的快速信号处理元件,可检测体层图像中各层的3D轮廓,再以亚微米级别的精度处理每个测量点的高度信息,最后以高分辨率计算每一个检测到的表面数据点的高度信息。LMI 3D线光谱共焦传感器可用于混合型电子产品以及带涂层的透明承载基板的质量控制,可检测到以多种缺陷包括分层、划痕、杂质、气隙以及气泡。

为实现最大的扫描灵活性,Photon™ 还支持搭载部分Gocator® 智能3D线激光轮廓传感器型号。这些高速传感器将激光线投射到被测物上,快速生成多个轮廓,生成高分辨率3D图像应用于测量和检测。

应用于各种表面特征测量检测

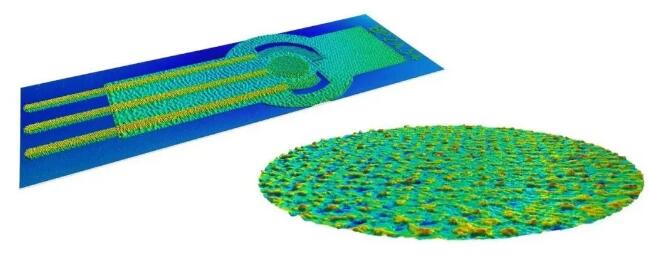

表面粗糙度检测

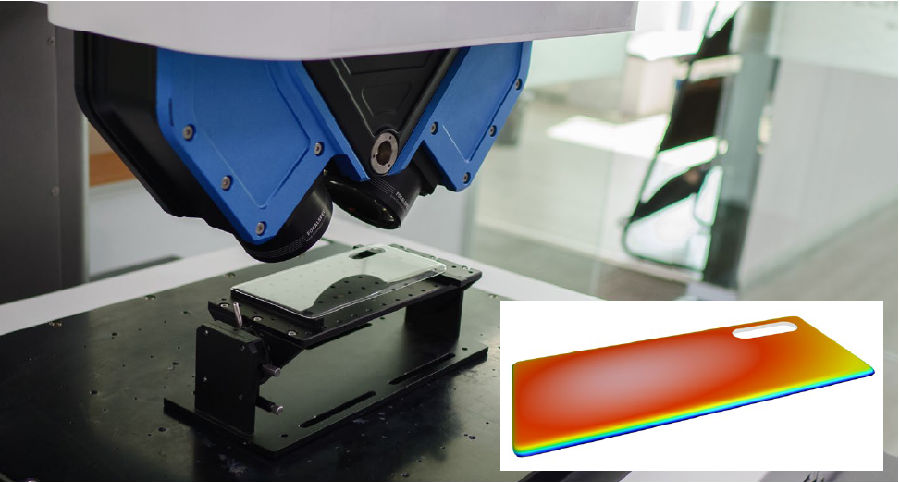

曲面屏边缘检测

在搭载LMI 3D线光谱共焦传感器时,Photon™ 能够同时获取3D形貌(3D表面几何),3D体层扫描(多层3D几何和2D强度)以及2D强度数据。线光谱共焦扫描避免了有光泽金属表面的带来的反射影响,离轴排列设计使传感器可进行多层扫描(体层扫描)。Photon™ 光学检测系统被广泛应用于表面粗糙度、曲面显示屏边缘、多层玻璃、UV保护胶表面、医疗包装、PCB-to-chip焊球检测、半导体以及锂电池焊缝。
