VC 角度测量传感器与 Delem DA-Touch 控制器 (DA-66T/DA-69T) 的安装与使用。

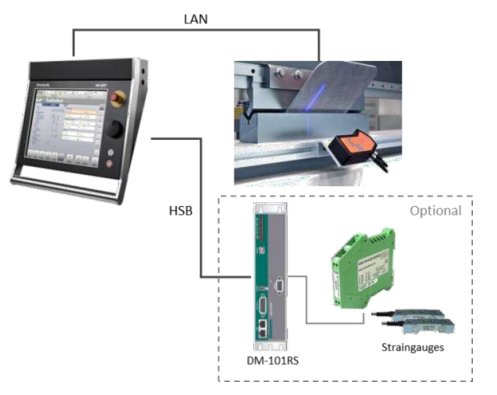

介绍视觉角度测量系统(结合了Delem DA-触摸屏控制(DA-66T/DA-69T))的安装和使用规范.  折弯传感器解决方案此应用已实施在LUAP中,并基于在"测量和调整"准则中。

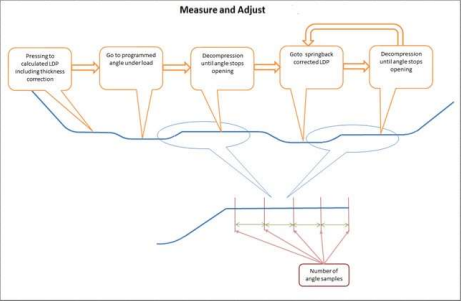

基于测量和调整准测的传感器折弯周期

传感器折弯原理

基本周期包括以下步骤:

  • 根据编程角度 + 安全余量计算 LDP。安全余量是根据用户根据板材厚度的可编程百分比计算 得出的。

  • 现在,产品将使用正常的空气折弯循环进行折弯,但 Y 型梁将停止在未折弯的位置。

  • 测量得到的角度。

  • 根据测量角度得出校正值并得到新的 LDP 校正值。

  • 然后,产品将被折弯,并且在产品变直后检查角度 。

  • 如果角度不在公差范围内,将计算新的 LDP 校正值,并且产品将被再次折弯。

  • 当在公差范围内时,将启用"启动打开",此循环结束,进入标准模式(减压,打开)

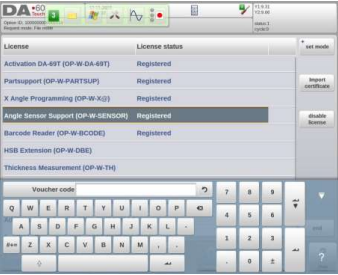

要在 DA-Touch 控件中启用传感器折弯功能,必须激活角度测量传感器支持选项。因此需要 OP-WSENSOR 凭证。

选项凭证可通过机器操作菜单中的标准选项激活机制启用。有关激活选项的详细信息,请参阅有关DA-Touch 控制的安装手册。

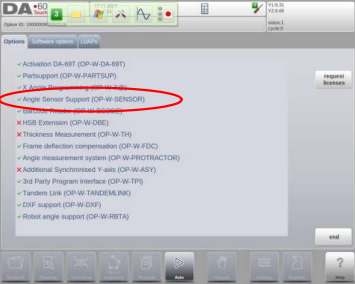

激活后,机器参数菜单中的选项列表也将显示该选项被激活了
