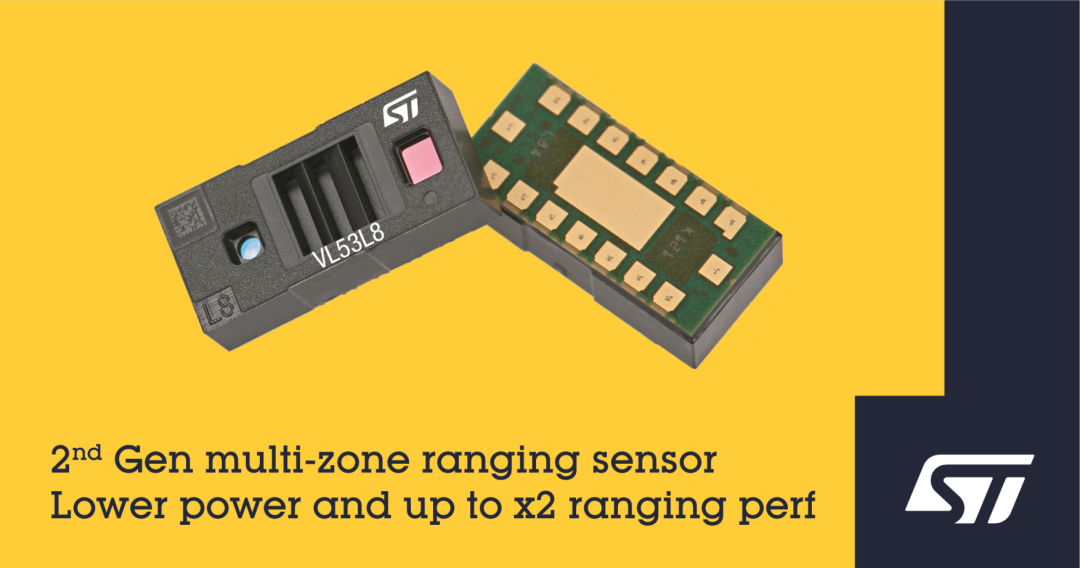

近日，意法半导体（ST）推出了新一代FlightSense™飞行时间 (ToF) 测距传感器，这款新产品适用于智能手机和AR/VR/MR设备等。通过大幅提升许多关键组件的性能，意法半导体新一代dToF传感器的测距性能较上一代产品提升一倍，室内全区模式测距长达4米，而在相同工作条件下，功耗则比上一代产品降低了一半。

 意法半导体执行副总裁兼模拟、MEMS和传感器事业部的影像子事业部总经理 Eric Aussedat 表示：

ST的ToF技术商用取得了巨大的成功，目前有200多款智能手机和100多款电脑、投影仪和机器人在用我们的产品。现在, VL53L8 FlightSense传感器将测距性能和能效提升到了一个新的水平。我们新一代测距传感器是规则改变者，凭借创新的超表面镜头技术和节能架构，新传感器可以降低电池负荷，扩大相机自动对焦范围，并增强场景感知功能。

意法半导体与Metalenz合作开发和首创的光学超构表面技术，让光学系统能够收集更多的光信号，单层提供多种功能，并在智能手机和其他设备中提供新的传感形式，所有这些都集成在一个紧凑的封装内。

VL53L8非常适用于管理智能手机和平板电脑的前置和后置摄像头，也适用于智能音箱和AR/VR/MR等个人电子产品。手机前置应用包括物体跟踪和手势识别，而后置应用包括激光自动对焦、相机选择、触摸对焦和闪光灯调光。在弱光条件下，VL53L8将为这些功能提供更大的优势。该dToF传感器还可以支持室内/室外检测和智能对焦，以及需要深度图的消费级激光雷达。

技术信息

该模块集成了高输出940nm VCSEL光源、具有嵌入式VCSEL驱动器的系统级芯片传感器、SPAD接收阵列和低功耗32位MCU内核。VL53L8在发射和接收窗口中都采用了超构表面透镜技术。此外，与VL53L5一样，新款dToF传感器提供16或64个独立测距区域，虽然测距增加了，但性能同样稳定准确。

VL53L8基于意法半导体VL53L5等上一代dToF传感器的创新成果。第二代测距传感器采用了高效的光学超构表面透镜技术，该透镜由意法半导体法国Crolles的12英寸晶圆厂制造。VL53L8采用新的VCSEL驱动器，性能比上一代提高两倍，搭配一个高能效的VCSEL光源，在可比条件下，测距性能比VL53L5提高一倍，或将功耗降低50%。这种性能在相同的视场角和独立输出测距区域（4x4，每秒60帧，或8x8，每秒15帧）条件下取得的。为了方便系统集成，新款dToF传感器采用一个可回流焊的封装，提供 兼容1.2V和1.8V的I/O引脚，与第一代传感器相比，显著降低了主处理器负荷。

与所有其他意法半导体FlightSense ToF测距传感器一样，VL53L8保留了IEC 60825-1 1类认证，在消费电子应用场景中不伤眼，具有先进的镜头脱落检测系统。

VL53L8现已向部分客户提供量产芯片。询价和申购样片，请联系当地意法半导体销售办事处。
