埃科16K高分辨率彩色线扫相机，凭借超高分辨率、优异色彩还原度、快速响应能力及稳定可靠的性能等优势，赢得众多客户青睐，助力工业制造升级。

型号多选

目前，埃科16K彩色相机拥有4种型号：

PR16KCL-17KC：16384*3，17K行频，Camera Link接口

PR16KCL-17KC2：16384*6，17K行频，Camera Link接口 ，RGB*2线彩色TDI

PR16KCXP10-70KC：16384*3，70K行频，CoaXPress10接口

PR16KCXP10-40KC：16384*6，40K行频，CoaXPress10接口，RGB*2线彩色TDI

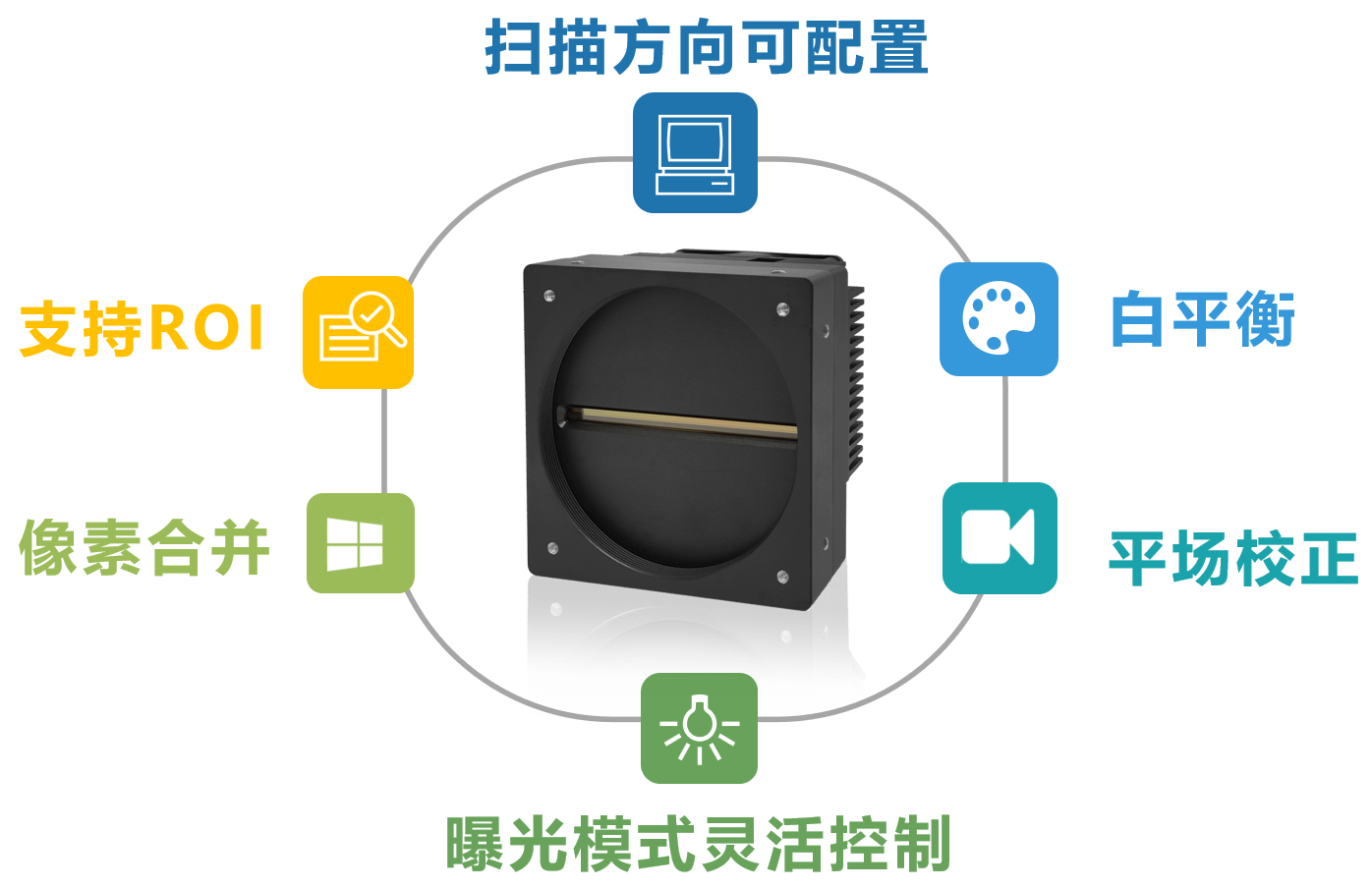

功能多样

埃科16K彩色相机具备高速、高灵敏度及低噪声等特性，已广泛应用于PCB、纺织、FPD、3C外观检测，以及生物医药等高分辨率成像、高色彩还原度检测领域。

案例分享

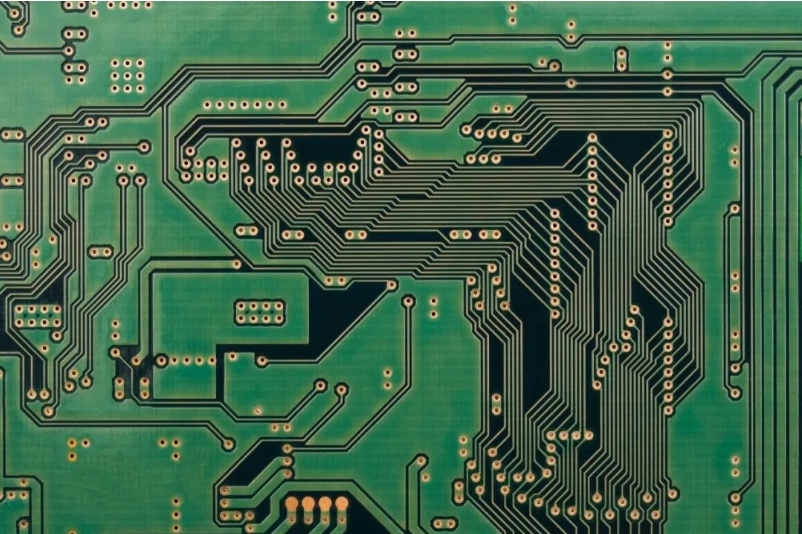

/// PCB线宽检测 ///

案例背景

如今，PCB生产制造的要求不断朝着更细孔径、更小间距、更高速度迈进，线路板上的线宽、间距已达到微米级，亟需更加精准高效的视觉检测方案来保障成品质量。

案例难点

（1）高精度PCB板的走线密度高，裸板最小线宽2mil，人工检测难以识别，检测质量得不到保障；

（2）工业流水线速度快，对检测速度要求高；

（3）PCB板存在烤焦发黄、铜线氧化、颜色不均等问题时，彩色图像才能真实还原各类瑕疵。

埃科方案

相机选型：PR16KCXP10-40KC

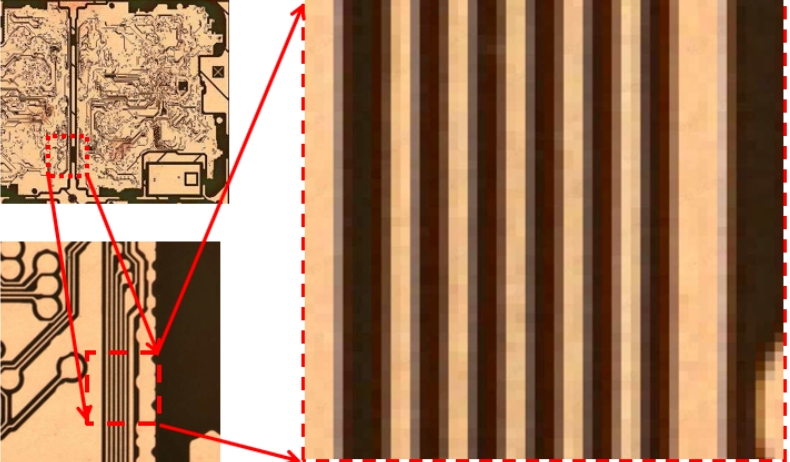

2mil PCB板实拍图

（1）如上图所示，采用埃科16384 * 6分辨率，5 * 5μm像元的PR16KCXP10-40KC相机，可满足2mil PCB板的大视野、高精度检测需求。

（2）相机行频最高可达40kHz，应用TDI时间延迟积分技术，大大提升了感光性能；同时，采用CoaXPress10接口，数据率可达1900MB/s，响应度高、动态范围大，流水线高速作业时也可完成图像的精准捕捉。

（3）埃科光电成熟的色彩空间矫正技术，使得相机具有良好的色彩还原性，可以准确还原产品表面可能存在的瑕疵、脏污、色差等缺陷。

其他行业应用
