富士胶片株式会社新研发的用于生产线产品检查、检测的工业相机用镜头系列：支持1.1型・2.5µm像素间距(相当于2300万像素)大型高像素传感器的超高分辨率款“富士能CF-ZA-1S系列（以下简称CF-ZA-1S）”将定于2019年2月发售。

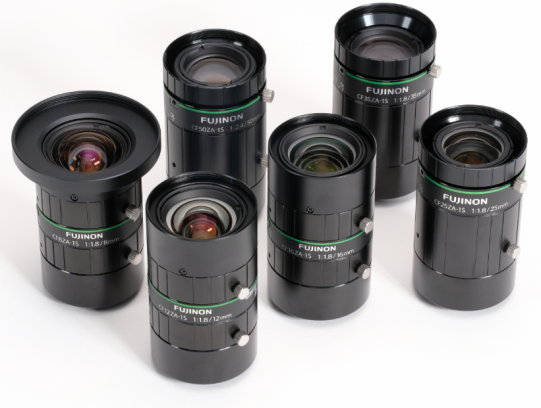

富士能CF-ZA-1S系列（全部6种机型）

在制造现场，一般是通过机器视觉系统对图像进行识别、自动检查或检测。随着生产线的自动化与无人化的发展，今后对于机器视觉系统的需求有望增加。

本次发售的“CF-ZA-1S”就是一款支持1.1型・2.5µm像素间距(相当于2300万像素)大型高像素传感器，具有超高分辨率的工业相机用镜头。CF-ZA-1S搭载有本公司独创的「4D High Resolution」高分辨率，可提供清晰图像。同时在用户使用频率较高的F4光圈下，相对照度高达90％以上，从中心至周边均为清晰的图像。无需对导致噪点的光量进行补偿，可以高精度、高效的进行检查。通过具有全球最小※5外径尺寸φ39mm的紧凑设计，和光轴变动仅为10µm以下※8的优异耐振动抗冲撞特性，可满足制造现场复杂多样的设置条件。

※1　是指相对于图像中心部位的图像周边的光量比例。

※2　是指用户使用频率较高的光圈值为F4的情况。

※3 表示传感器精细程度的指标。单位“µm”是指与相邻像素中心的距离，距离越小(像素密度高)分辨率越高。1.1型传感器时，2.5µm像素间距相当于23百万像素。

※4 是表示富士能分辨率的名称，是指中心到周边均能保持高分辨率(2D)，能够抑制由摄影距离(distance)或光圈值(diaphragm)变更导致的分辨率下降(2D)。

※5　是指在支持1.1型・小于3.0µm像素间距的高精密图像传感器的工业用相机镜头上。截止2018年10月23。本公司调研。

※6　不包括焦距8mm的“富士能 CF8ZA-1S”。

※7　是指由于振动或冲撞镜片偏离初始位置产生的图像错位。如果根据图像错位变动摄影范围，会导致传感器误动作。

※8　将镜头固定于振动台，实施依据JIS C 60068-2-6的振动实验(振动数10-60Hz・振幅0.75mm、振动数60-500Hz・加速度100m/S2、扫描循环数50 cycle)后，实施10G的冲撞实验。

2．产品特点：

 (1)支持1.1型・2.5µm像素间距 (相当于23百万像素)大型・高像素传感器的超高分辨率款。

・具有超高分辨率的工业相机用镜头。通过本公司独创的「4D High Resolution」高分辨率性能，能抑制由摄影距离或光圈值变更导致的分辨率下降。

・不仅适用于电子零件等检查，还适用于有机EL显示器、液晶显示器等大尺寸产品的检查检测。

(2) 相对照度高达90％以上，可高精度、高效的进行检查

・在用户使用频率较高的F4光圈下，相对照度高达不全90％以上，从中心至周边均为清晰的图像。无需对导致噪点的光量进行补偿，可以高精度、高效的进行检查。

・通过将主光线入射角度※10抑制在5°以下，即便安装在搭载受光面积相对较小的CMOS传感器的工业相机上，仍可以保持较高光量。

(3) 紧凑的设计加耐振动・抗冲撞特性，满足制造现场复杂多样的设置条件

・全球最小的外径尺寸φ39mm。为机器视觉系统整体的瘦身做出了贡献。

・通过本公司独创的机械结构，在冲撞下，光轴变动仅为10µm以下，耐振动・抗冲撞特性优异。满足制造现场复杂多样的设置条件。

(4)　优异的便利性与高可靠性

・采用聚焦时镜头全长也不会改变的机械结构。能够结合最佳摄影距离简单安装。

・镜筒上各设3处可变光圈（光圈）与聚焦的固定孔。可结合系统的设置条件，选择最佳固定孔。

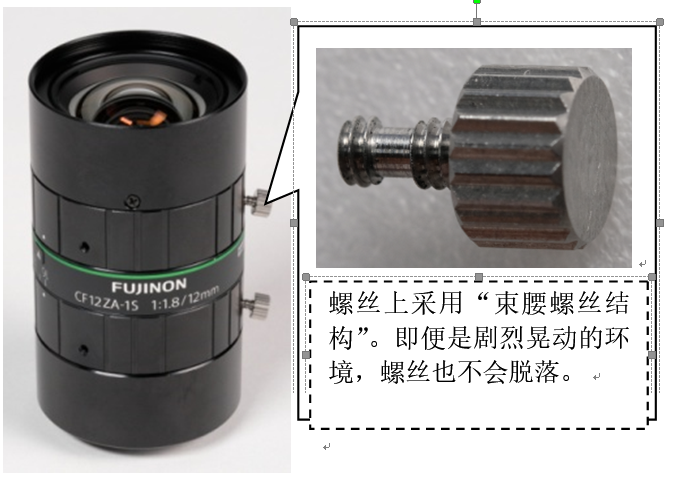

・可变光圈・聚焦的旋钮上采用“束腰螺丝结构”。即便是剧烈晃动的环境，螺丝也不会脱落。如果使用配套的无旋钮小型螺丝不会突出镜头外径，更加提升了设置、设计自由度。

・在严格的质量管理基础下，实现了高品质的镜头组装制造。出厂后采用产品自带的序列号管理，确保高可靠性。
