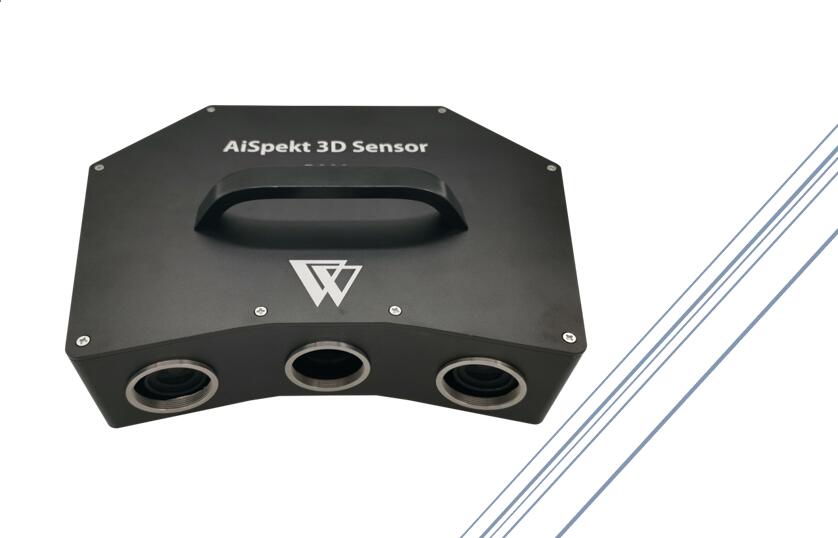

AiSpekt D200系列是由深圳市艾视铂智能技术有限公司研发,主要面向PCBA和中、小工件的表面检测和测量的精密快照式三维点云传感器。用户通过一次拍照即可完成对目标物体的三维扫描,精度高达30微米,扫描速率可达4~6Hz。
AiSpekt D200搭载双目相机和蓝光投影,优化的光学设计及高效成熟的算法,保证了测量和测试的高精度;丰富的接口以及功能完备的SDK,方便用户将其集成到3C以及装备制造行业的生产流水线中。
l 特性
高精度
配备500万像素双目工业相机和高精度蓝光投影,实现快速面阵扫描,扫描精度高达30微米。
高速
内置硬件加速处理单元,可实现4-6hz的扫描速度。
交互界面
插上网线通过常见Web浏览器即可对设备进行控制和配置,可实时预览三维点云,无需额外软件。
工业结构
小巧方便,防水防尘,便于和其他系统集成,适用于工业环境。
SDK支持
提供易于使用的客户端SDK,客户可针对需求将设备集成到自己的应用中。
点云处理
传感器内置常见点云后处理算法,且速度极快,减少后续处理负担。
光学设计
蓝光LED可提高扫描精度,多种光学优化设计可有效应对高反光场景。
单目/双目模式
传感器支持单目/双目两种模式,可灵活应对扫描速度和扫描角度相对苛刻的场景。
多种信号输入输出接口
提供多种信号接口,方便与其他设备同步和通信。
技术规格
D200系列 |
|
扫描速度(Hz) |
4 - 6 |
像素 |
双目500万 |
扫描距离(mm) |
240 – 300 |
视野(mm) |
180 x 110 – 220 x 140 |
Z方向精度(um) |
30 (遵从VDI/VDE 2634测试标准) |
XY分辨率(mm) |
0.06 – 0.09 |
外观尺寸(mm) |
277 x 207 x 62 |
重量(kg) |
3.3 |
光源 |
蓝色LED光 |
数据接口 |
千兆以太网 |
输入 |
差分编码器,一路数字信号触发器 |
输出 |
2路数字信号输出,RS485 |
电压 |
DC12V (60W) |
机身防护 |
IP66 |
温度 |
工作温度 0~50℃ 存储温度 -30~70℃ |
软件及工具 |
|
扫描软件 |
Web浏览器界面,用于设备配置和控制,点云预览,点云后处理,点云导出 |
客户端SDK |
Rest-API SDK 和 C++ Wrapper SDK |
