随着国家新基建的推进,5G时代的到来,5G智慧工厂在国内陆续建设。5G带来的大带宽、低时延、高可靠、高安全性等特点让工厂的智能制造上升一个新台阶。而配套的5G工业终端设备也逐步推出。北京微视科技有限公司采用华为5G模组推出国内首个5G工业相机。
CPE:客户前置设备,实际是一种接收移动信号并以无线WIFI信号转发出来的移动信号接入设备,它也是一种将高速4G或者5G信号转换成WiFi信号的设备。 现有的无线相机工业相机技术,如果需要传输信号到基站,必须要经过CPE的信号转换;而微视图像研发的工业相机,内置华为5G模组,插入SIM卡即可上5G网络,完全实现了“丢掉CPE,直接上5G”的设想。
核心优势:

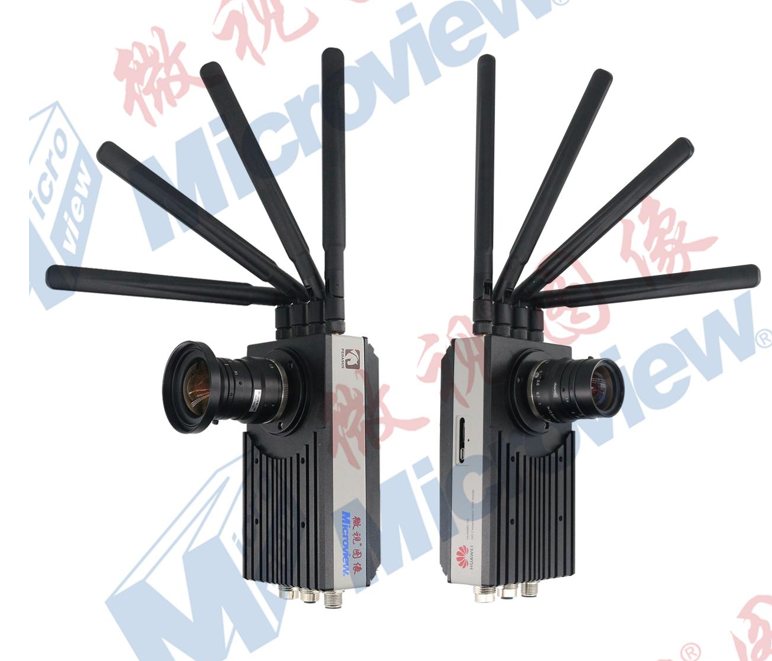

该相机内置华为最新的5G工业模组(MH5000)和图像处理芯片。对比传统的工业相机,具有如下特点:
l 取消线缆,通过5G传输图片,传输带宽接近GE;
l 配置简单,插入SIM卡即可上5G网络;
l 支持异地远程部署和运维;
l 实时显示5G网络质量情况;
l 满足当前5G智慧工厂大部分应用场景
l 已经在华为Xlab、Clab进行测试验证;
相机参数:
参数 |
PG-A5010C-5G |
|
基本参数 |
||
传感器类型 |
CMOS BSI 背照式面阵图像传感器 |
|
分辨率 |
1920 * 1080 (2.0MP) / 2592 * 1944 (5.0MP) |
|
最大帧率 |
30fps @ 3096 * 2080 |
|
数据格式 |
H.264/H.265 |
|
曝光控制 |
自动曝光 |
|
增益控制 |
自动增益 |
|
ROI |
支持水平方向,垂直方向(多种内置分辨率可选) |
|
同步模式 |
连续,外触发(定制) |
|
图像调节 |
支持AGC(自动曝光)、AEC(自动增益)、AWB(自动白平衡) |
|
图像处理 |
支持亮度对比度调节 |
|
电气/机械参数 |
||
数据接口 |
默认5G无线方式数据传输,可选M12接口转标准RJ45接口(定制) |
|
电源输入 |
24V DC |
|
典型功耗 |
8.4W @ 24V DC |
|
镜头接口 |
C口 |
|
外形尺寸 |
90mm * 187mm * 60mm (宽*高*长) |
|
重量 |
696g(不含天线、线缆及镜头) |
|
温度 |
工作温度:-30 ℃ ~ +65 ℃;储存温度:-40 ℃ ~ +85 ℃ |
|
兼容性 |
||
操作系统 |
Windows (7/8/10) / Windows Server 2008及以上 |
|
协议标准 |
TCP/H.264/H.265 |
|
PG-A5010C-5GPG-A5010C-5G相机扩展参数
型号 参数 |
PG-A5010C-5G |
|
图像预处理参数 |
||
压缩处理 |
相机采集图像H.264/H.265实时低延迟压缩 |
|
编码性能 |
H.264 BP/MP/HP,H.265 MP/M10P |
|
板载缓存 |
16GB DDR RAM |
|
2Mbps~200Mbps(可调节) |
||
5G网络参数 |
||
SIM卡接口 |
Nano-SIM卡座 |
|
SIM卡类型 |
中国移动/中国联通/中国电信 4G/5G SIM |
|
天线接口 |
SMA母头,需配对SMA针型天线 |
|
天线数目 |
4根 |
|
天线频段 |
频段690~960/1710~5000MHz(5G频段适配),支持自选更换 |
|

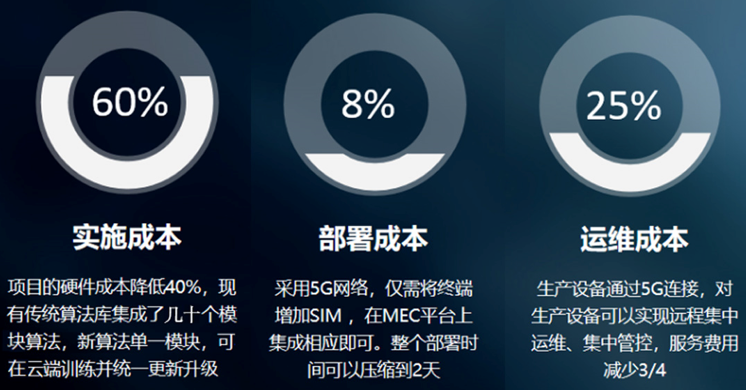

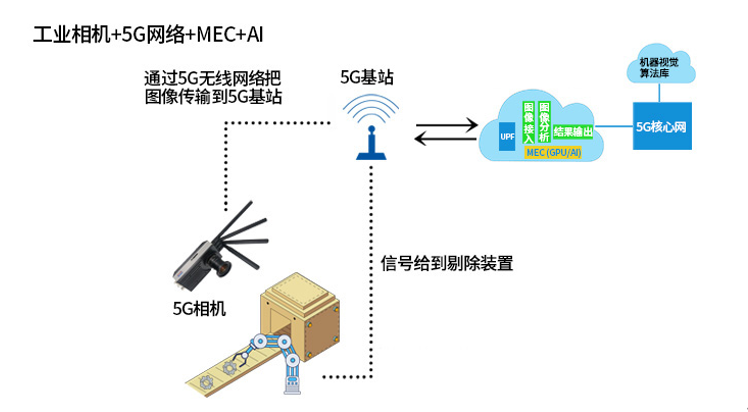

微视研发的基于5G网络+AI+视觉 自动完成工业产品检测方案,其性能特点相比传统方式有几大优势:
1.5G比有线更灵活,5G解决了传统模式下布线复杂及数据传输距离短的痛点,利用5G的技术,相机部署将不再受限于线缆约束。
2.新方案检测节点只保留工业相机,不需要工控机,数据采集处理放到MEC服务器端,安全性也更高。所有产线只用一台MEC服务器。
3.软件算法处理从每条产线的PC转移到MEC服务器端,实现设备端轻量化及灵活性,MEC端利用GPU集群提供超高的渲染能力及计算能力,减少了硬件及算力浪费。
4.机器视觉软件更新,只需要在MEC服务器端更新一次即可,降低了维护成本、便于统一运维管理及软件算法的迭代更新。

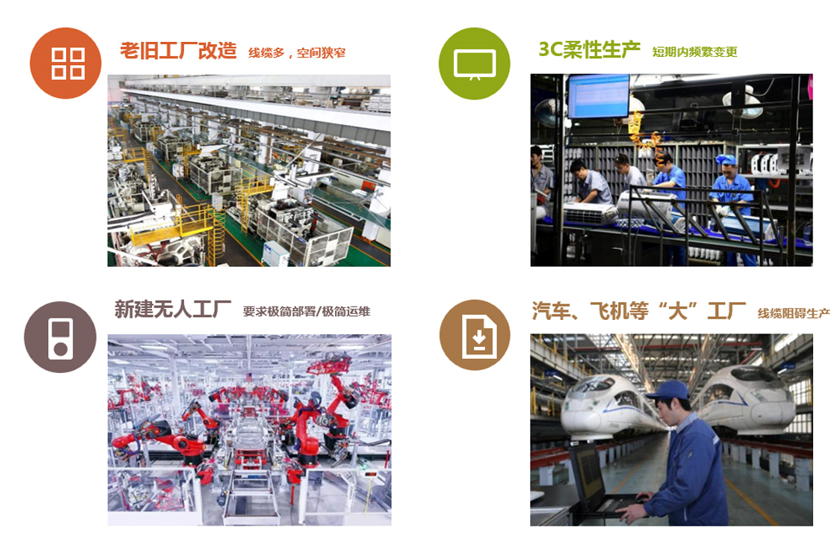

应用场景:
通过实际现场部署测试,采用5G工业相机在车间部署,可以降低现场部署成本,降低现场维护成本;本产品适用于老旧工厂改造,柔性生产、智慧工厂等多个应用场景.
微视图像今后将继续秉承“一流产品 超一流服务”的服务理念,致力于机器视觉产品的研发与应用,为客户提供更优质的产品和更完善的服务,为促进我国机器视觉产业升级做出更大的贡献。我们将继续努力,砥砺前行,为客户带来更加前沿的机器视觉产品。
关于微视图像:
微视图像专业从事视频图像采集/处理卡、模块、系统、软件、各种规格型号相机 (接口:USB2.0/3.0,GigE/10-GigE,CameraLink等,分辨率及速度:标清/高清/超大分辨率/高速/超高速等,级别:工业级/科学级/民用级/医疗级/军品级/宇航级等) 等自主产品的研制与开发,承接系统定制开发,并代理国外众多品牌产品型号,具有丰富的产品及系统方案选型经验,欢迎来电垂询:010-86399339。官网地址:www.microview.com.cn
