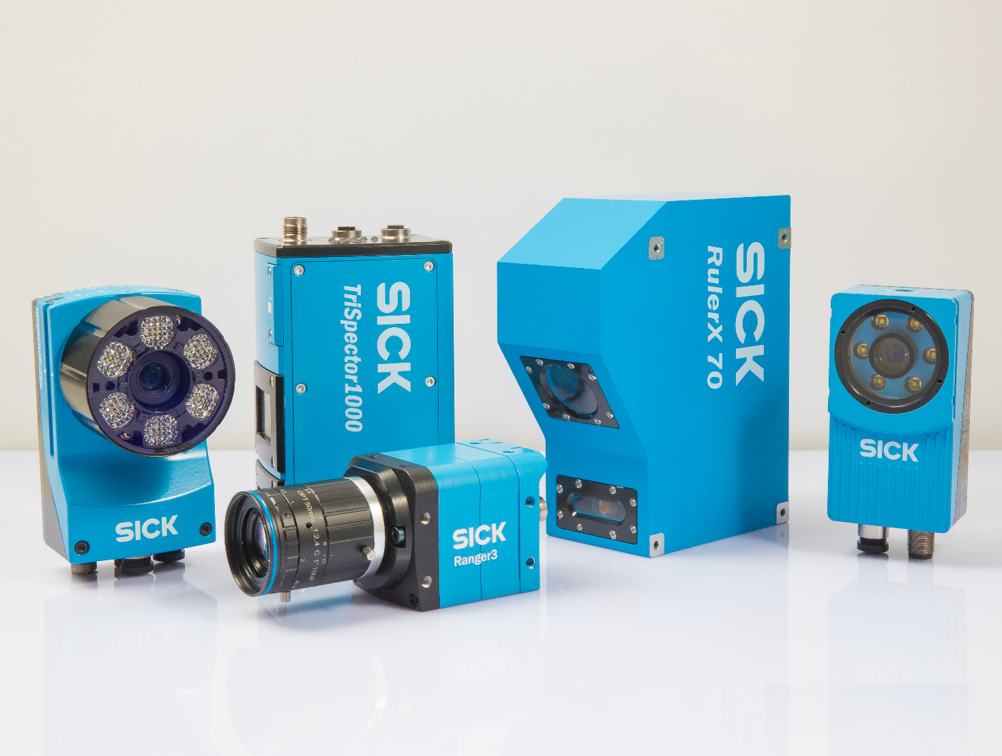

RulerX 系列产品概述

RulerX 系列产品是一款基于激光三角原理的一体式 3D 相机，内部搭载由 SICK 自主研发的 M30 芯片，其具有世界领先的 ROCC 片上计算专利技术，可提供高频率、高分辨率、高灵敏度等3D点云采集功能，保证 RulerX 系列相机的高质量点云输出。

›采用 ROCC 技术的 SICK M30 CMOS 传感器 ›符合 GigE Vision 和 GenICam 标准协议

›可同时提供 3D、反射和漫反射测量数据

›集成蓝色激光、镜头和图像采集系统于一体

›出厂前已标定

RulerX-Z/RulerXC 系列产品特点

›基于高性能 SICK M30 芯片

›Z方向测量精度亚微米级

›IP65 防护等级

›高质量蓝色激光

›高性能HDR动态自适应能力

›1/16 亚像素精度保证高度方向的测量精度

RulerXR 系列定制化 3D 相机特点

›基于Ranger3 系列分体式3D相机

›可根据视野范围、测量范围、工作距离等参数进行定制化

›激光、镜头均可选配

›定制周期短，适用性强

应用案例

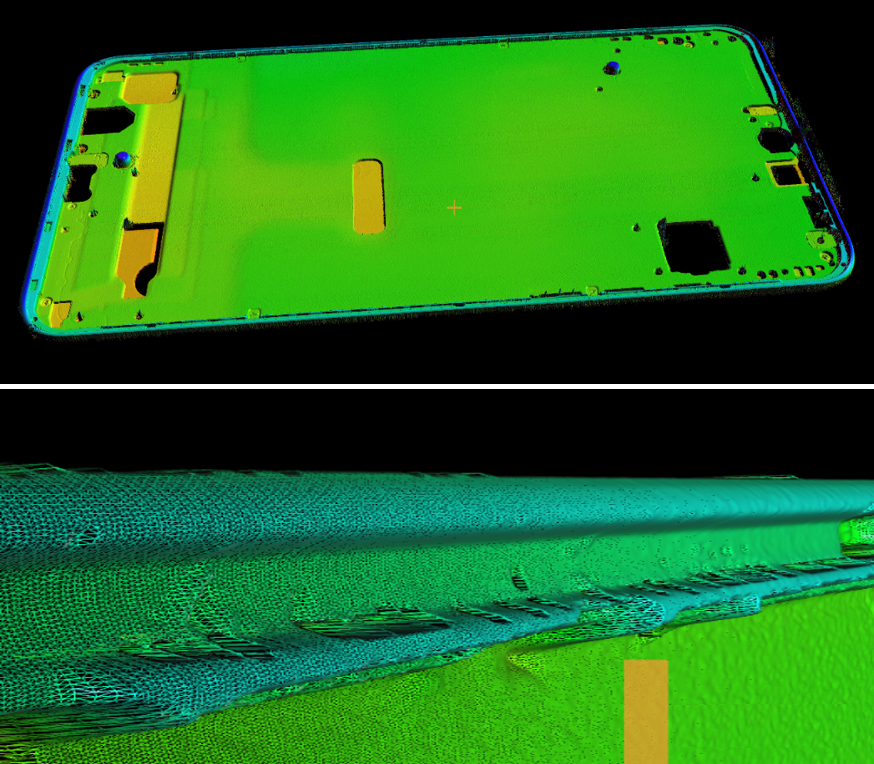

手机壳边缘倒角平面度检测

RulerX 70 + EzR

›RulerX 70 是一体式超高性能3D视觉传感器，无需多次扫描拼接图像即可达到测量精度要求。

›EasyRanger 3D图像处理软件经过多次版本优化和更新，处理工具更加全面，软件易用性大大提升，并且融合了HMI界面的功能，大大提高了3D应用的开发效率。

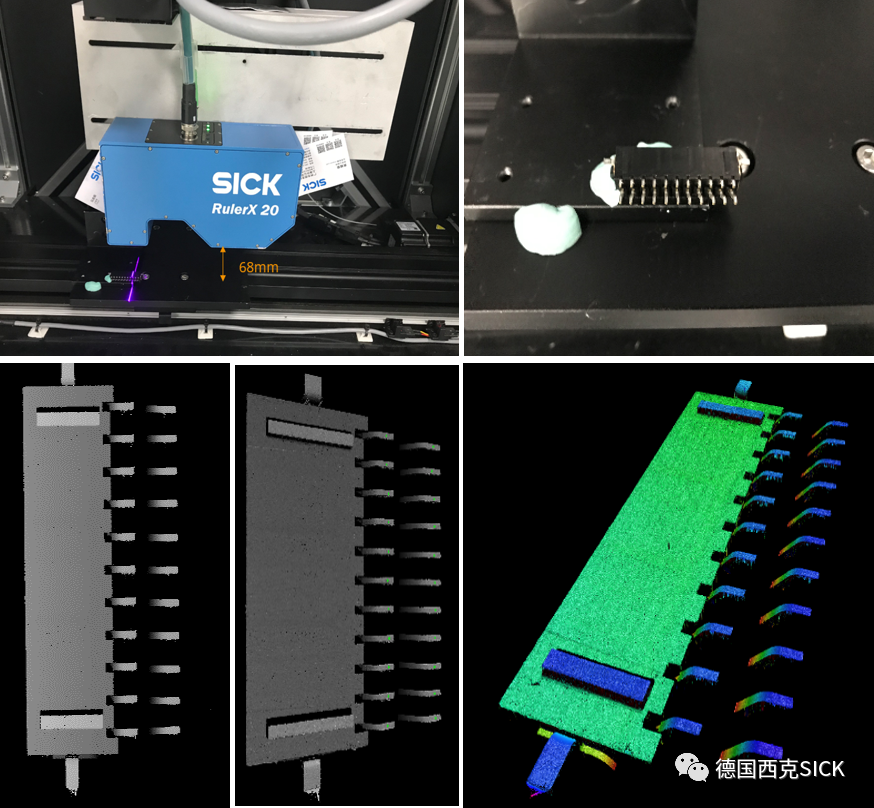

Pin针平面度检

RulerX 20+EZR

›强大的HDR功能，成功解决产品PIN顶尖细、高反的情况

›PIN针共面度平面度的重复性要求0.005mm

›实现了高精度的检测需求，数据真实且稳定，相关性比对效果佳

›画质清晰，数据可信，给客户实现产品合规管控，品质检测提供真实资料

›替代2D方式，避免由于2D系统高度变化，精度跳动异常而反复连调的问题，补充高度测量的空白，实现产品尺寸管控

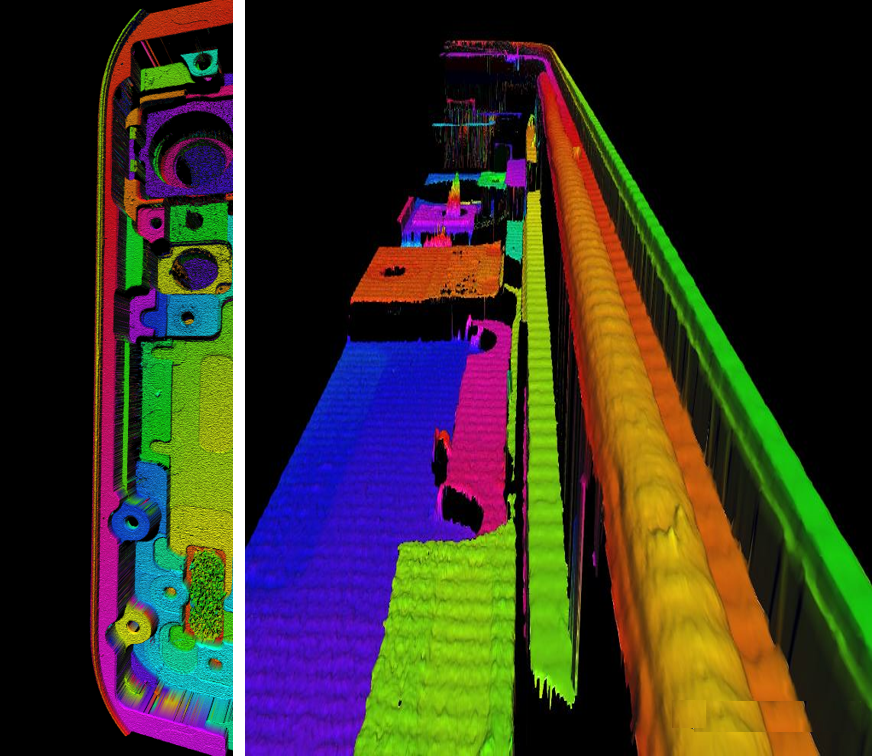

手机透明胶路检测

RulerX 10

›强大的HDR高动态自适应感光能力，以及瑞典研发团队针对胶路进行的采样算法，成功应对透明胶路的图像采集任务

›适应各种颜色和材质的手机外壳

›高质量的图像效果，实现了高精度的检测需求，数据稳定且真实，给客户实现产品合规管控，品质检测提供真实资料

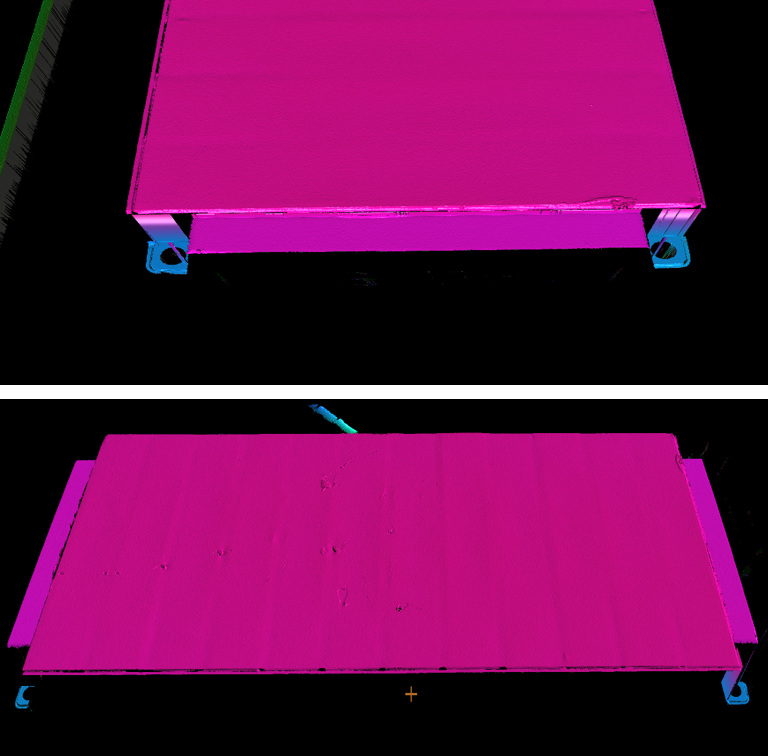

动力电池全尺寸量测

RulerXR 330

›基于Ranger3-60实现对于客户项目的定制化解决方案

›可灵活调整架构方式的分体式 3D 相机结构，保证动力电池无遮挡测量

›高精度的检测需求，数据真实且稳定，相关性比对效果佳
