传统工业相机只能进行可见光检测,无法进行可见光外信息测量,然而在工业制造过程中有许多场景需要可见光配合热力学分布进行多维度检查分析。汇萃最新推出的热成像红外工业相机遵循GigE标准协议,可进行二次开发,兼容常规机器视觉软件,配备热成像温度传感器,提供全面的可视化温度监测。

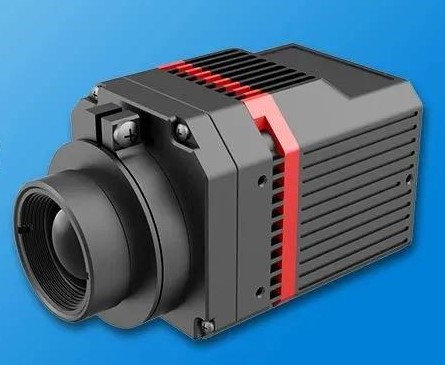

汇萃IR-CAM100系列红外热成像工业相机,体积小、功耗低,像元尺寸17μm,光谱响应8~14μm。支持测温,和观瞄,分辨率为640*480,384*288 两种规格,兼容GigE Vision 和GenICam 标准协议,可用于工业检测。


  • ARM+FPGA 架构,低功耗

  • 支持GigE Vision 协议,满足高速传输

  • 支持GenIcam 协议,满足第三方通用相机API 接口

  • 支持POE 以太网供电

  • 高分辨率,384*288/640*480 可选

  • 支持PLC 和软件快门控制(快门可控)

  • 测量范围: - 40℃ ~ 1600℃

  • 测量精度最高可达0.5℃

  • 支持Windows、Linux 等系统

  • 支持二次开发

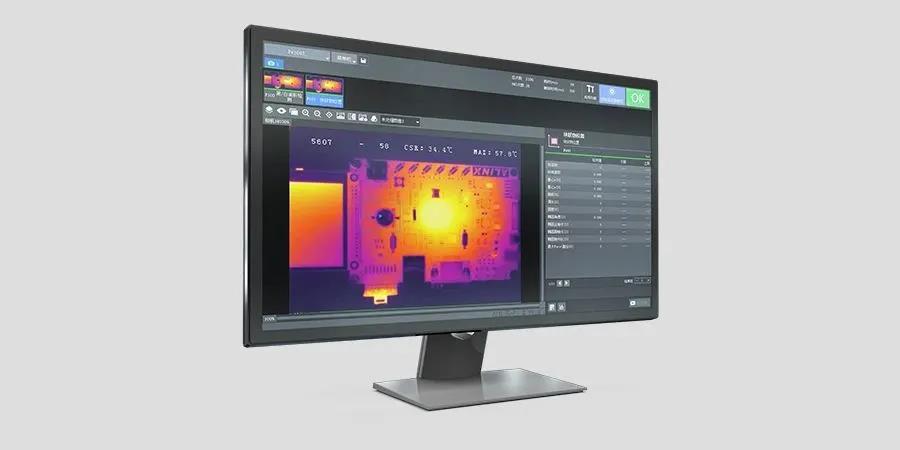

红外热成像检测系统


结合汇萃最新独立自主研发的机器视觉软件HCvisionQuick,可实现基于温度的视觉检测、定位和测量,并可实现对每个像素点进行绝对值温度监测。

行业应用

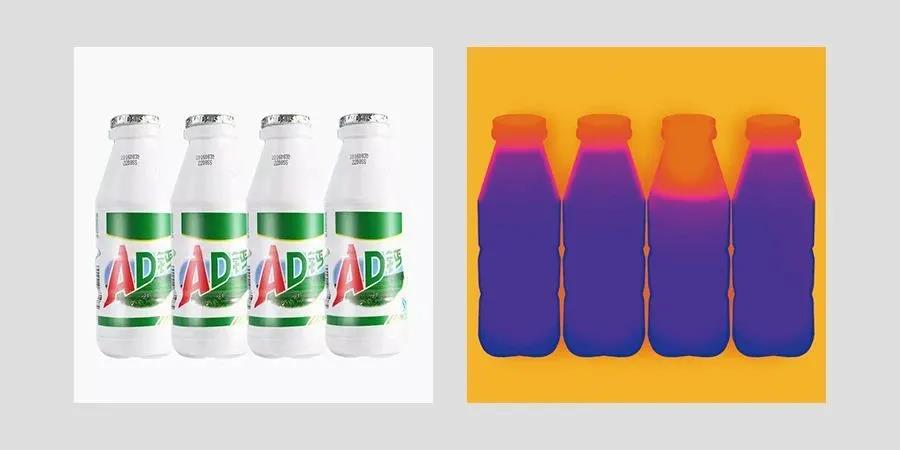

液位灌装检测



液体灌装产品在生产、运输、储存和销售过程中必须进行精确的温度控制。利用红外相机拍摄的热成像图检测液位,移除灌装过量或灌装不足的瓶子,高效降低成本的同时最大限度降低人为错误的概率。

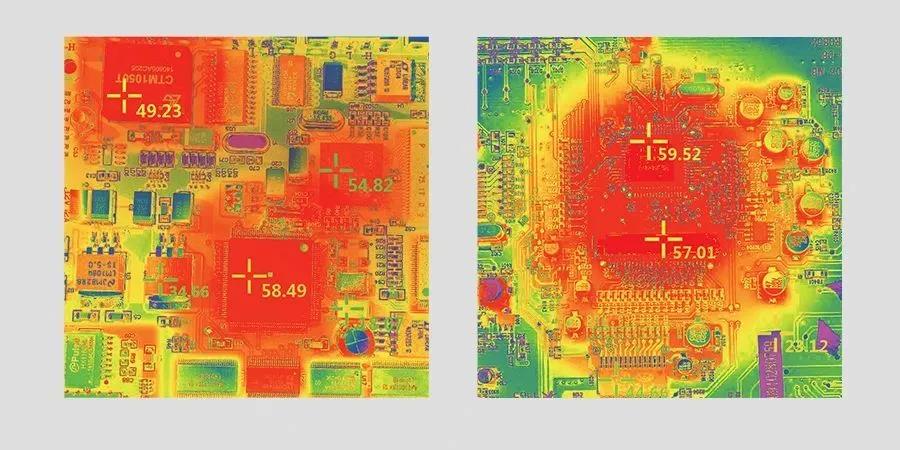

PCB板检测

在正常工作状况下,IC 元器件发散一定范围的热量。存在某些亚稳态情形,功能正常,但功耗增加,长期运行可能会出现大面积损坏。汇萃红外检测系统可通过长波红外检测各器件状态并迅速处理,减少故障发生。同时针对PCB 板上虚焊、短路等问题,进行精确探测。

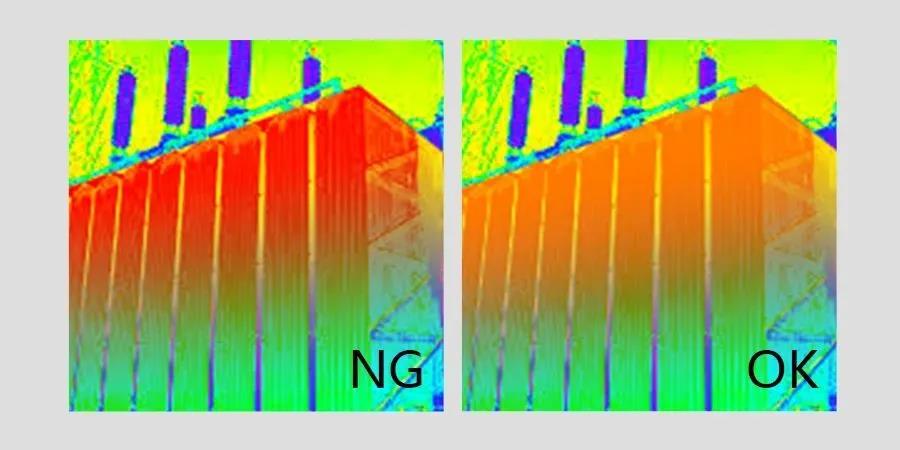

电力巡检

由于输电网络基础设施老化,变电站与其他地区的电网缺少监测关键设备运行状态的自动化系统,因此停电与持续低压风险正日益增加。

高压电气设备在发生故障前通常会受热温度升高。使用汇萃IR-CAM系列红外热成像工业相机可持续监测高压设备,解决人工巡检时高压环境危险高、易出现纰漏的难题。
