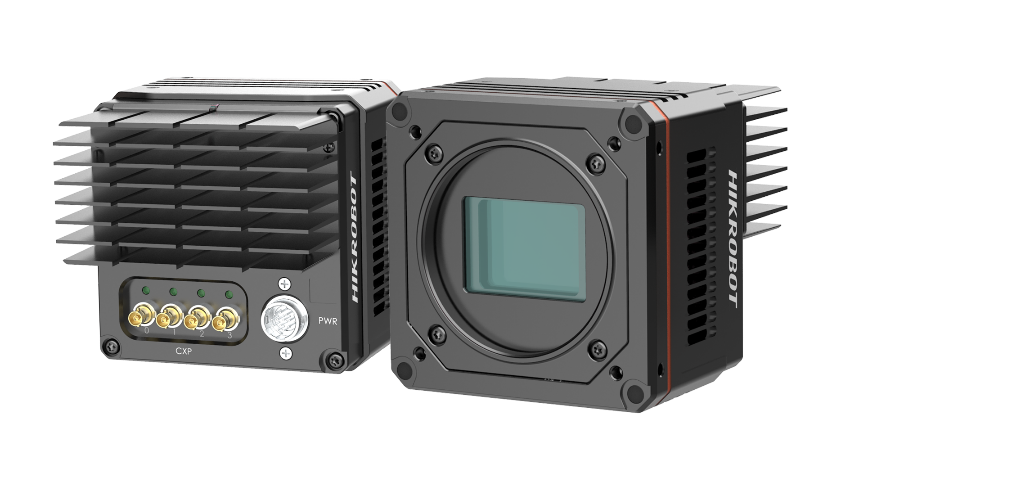

产品综合描述 近年来,半导体、PCB AOI行业中对高速相机的应用已经获得了市场的普遍认可。但随着生产产品升级迭代,行业应用也随之升级,上一代的高速相机在许多新兴应用场景中已无法胜任。对于更高帧率、更大分辨率的需求已日渐凸显,新一代高速相机的时代悄然来临。 海康机器人针对市场需求,推出2100万像素CXP-12超高速面阵相机。相机搭载GPixel GSPRINT 4521芯片,满分辨率5120×4096。采用CXP-12传输接口,最大帧率高达222fps。相较上一代高速相机,能够提供更高的帧率,更大的分辨率以及更好的灵敏度,同时相机采用低功耗无风扇设计,完美匹配高速半导体以及PCB AOI应用。
主要性能指标
l 分辨率5120×4096,满分辨率下最大帧率可达222fps。支持ROI提帧率 l 像元尺寸大,图像质量优异 l 超短曝光时间支持至5us,适应飞拍应用 l 内置复合ISP校正算法,保证图像一致性 l 低功耗无风扇设计,保证飞拍稳定性 l M58光学接口,可通过转接环适配F口镜头

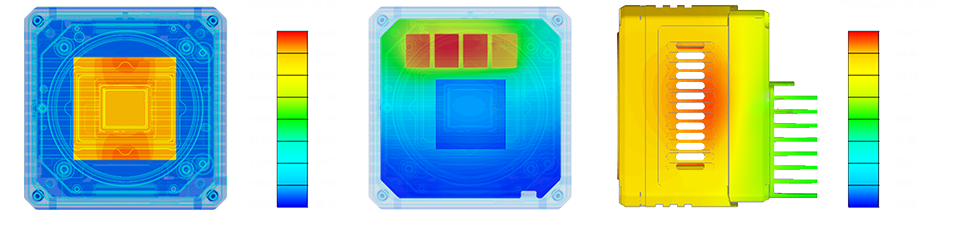

产品优势 1. 低功耗设计、无风扇结构 l 优化硬件和算法框架设计,有效降低相机工作功耗。 l 通过独特的结构设计,采用中框通孔将核心器件的温度传导至相机外壳,继而通过散热鳍片将热量转移至环境中。 l 针对高速飞拍应用,取消风扇结构避免震动,保证拍摄稳定性和精准度。

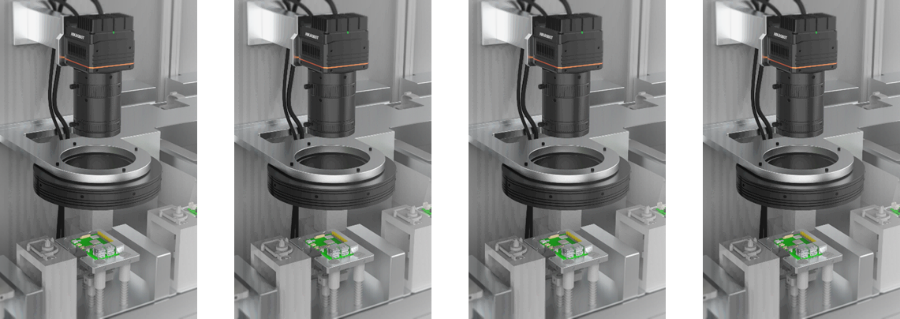

2. 轮询功能 l Sequencer轮询支持相机保存多组预设参数,进行周期性采集。 l 基于SMT AOI行业需求,提升多种光源下相机参数切换效率。
产品应用案例 l SMT行业,适合SPI和AOI工序,Sequencer功能配合多色光源做伪3D l 电子半导体行业,晶圆检测,可以有效提升检测效率,加快生产节奏
专利布局 1. 专利申请号:202110659896.4,专利名称:供电输入、输出装置及视频传输系统 |
2. 专利申请号:2021301246902,专利名称:相机
