客户名称：厦门精合电气自动化有限公司

厦门精合电气自动化有限公司（简称精合电气），成立于1998年，位于厦门市海沧区，隶属于宏发股份，专业从事设计、制造非标自动化设备，精合电气专业致力于电子工业专用的自动化生产线、自动化设备和工业机器人的研发、制造，自1998年创建以来，公司秉承“不断进取，永不满足”的经营理念，凭借着先进的技术、严格的质量管理体系，先后研制了数十条全自动继电器生产线、低压电器装配的全自动生产线，并成功开发了自动沾锡设备、综合检测仪等专用电子制造设备。

项目需求

1、检测铆钉大小

2、检测铆钉断裂

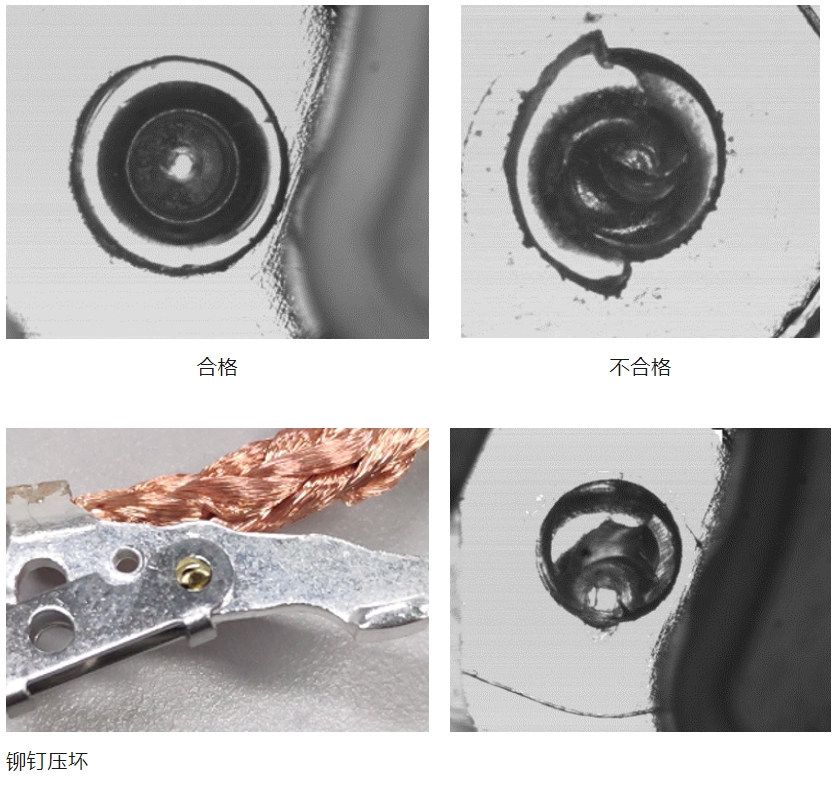

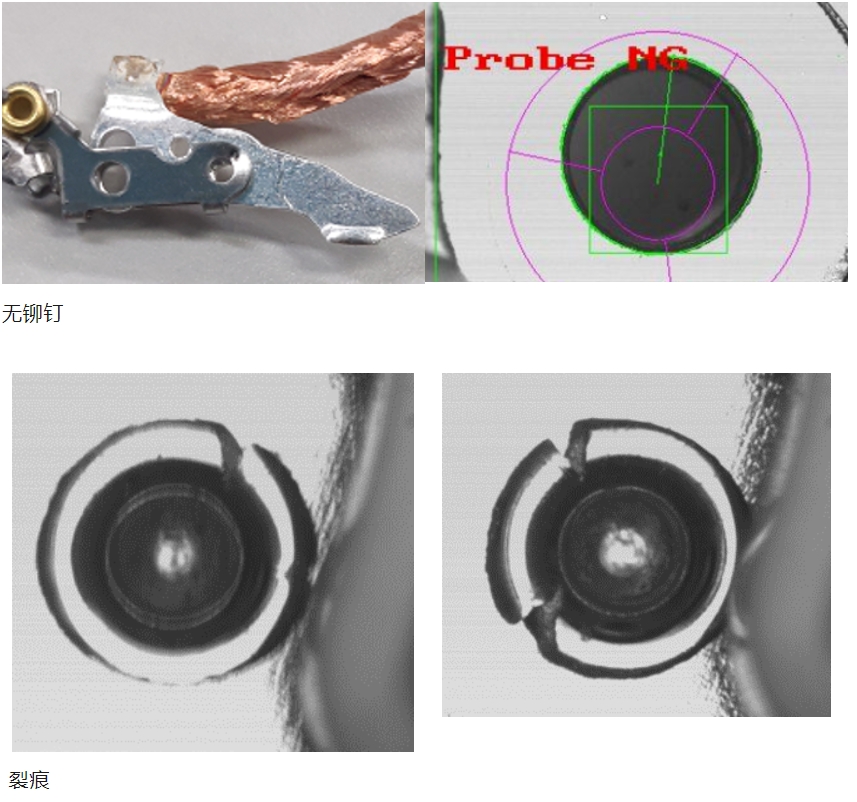

缺陷定义

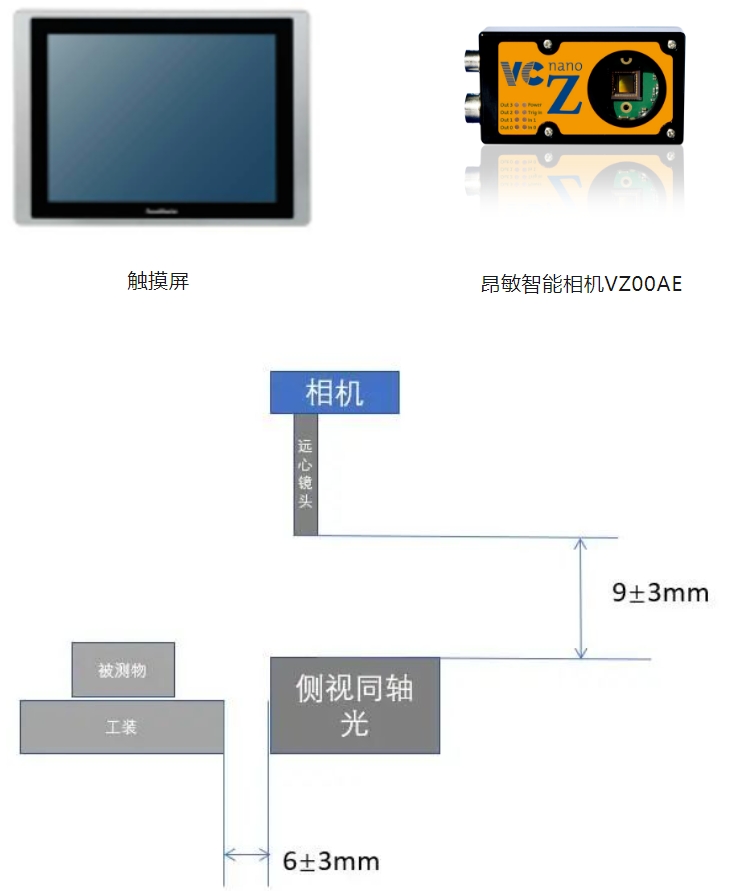

硬件配置

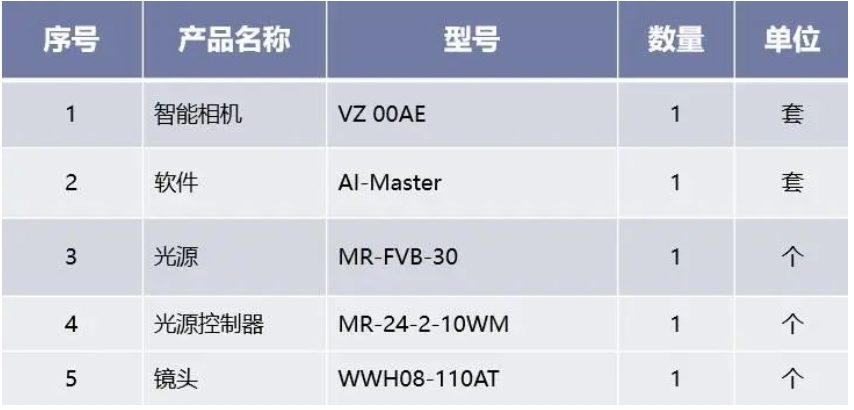

配置清单

检测思路以及算子实现方式

01.合格判断:

通过颗粒物检查（Particle inspect），找出白色圆环然后进行填充，如果查找成功填充后，对中间部位进行灰度值判断，灰度值为255的时候就可以认为是合格品，直接给出合格信号。

02.不合格判断:

当出现填充之后中间灰度值不为255的时候会执行缺陷检测，判断是否符合缺陷再给出NG信号。

03.缺陷检测流程:

1、搜索白色圆环内圈，填充黑色

2、搜索白色圆环外圈，填充白色

3、这里穿插一个开口过大的检测，根据步骤2检测到的白色外圈，进行直径补偿，画一个圆，再对圆外进行白色填充。

4、当步骤3判断为OK的时候，接着步骤1、2继续往下检测。步骤1之所以要填充黑色，是为了将一些没有连接到中间部分的黑色区域去掉，避免预判。

5、去掉了误判区域后，利用同一个圆，再进行白色填充，将裂纹区域区分出来。然后进行Blob查找。

在查找黑色区域之前，会先查找灰色部分，如果灰色部分查找只有1个的话表示中间只有一条裂痕，一条裂痕的话判定为OK，如果2个及以上会判定为可能有2条裂痕。

6、如果灰色区域有2个及以上，判定可能存在两条裂痕的情况，用blob去查找黑色区域，画出窗口。对窗口内的面积以及面积占比进行判断。不符合缺陷条件的窗口认为是OK窗口，最终检测出有2个NG窗口才判定为多个裂痕NG产品。

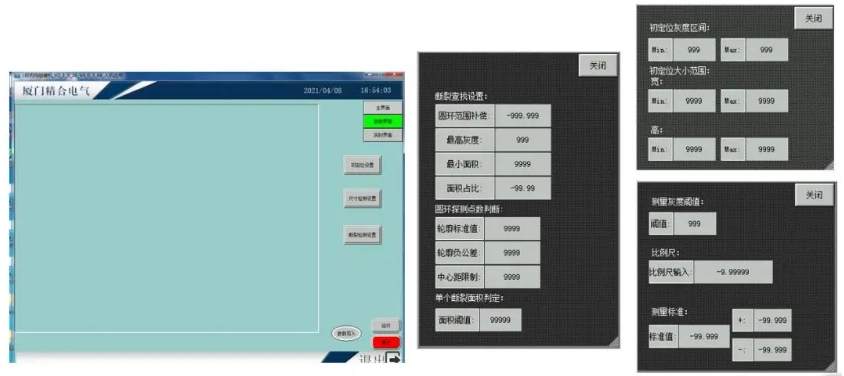

软件界面

转自：   昂敏智能

注：文章版权归原作者所有，本文仅供交流学习之用，如涉及版权等问题，请您告知，我们将及时处理。
