系统应用背景

随着社会的进步和经济的发展，人们对产品品质要求日益提高，品质意识也日益加强，化妆品对于爱美的女性来说是必不可少的。而化妆品市场竞争非常激烈，同时对于化妆品的要求也是非常高。有句话说，化妆品最贵的是包装。化妆品的特点，价格昂贵，量少。不管是瓶装、盒装、软管装的化妆品对于产品外包装表面打印生产日期、保质时间等信息，方便消费者了解产品的各方面信息，除此之外，对于某些液体化妆品通常需要保证量是否达到，如指甲油。

在生产过程中，如何保证指甲油的量，以往的检测手段只能够对产品进行抽样检查，人工抽样检测效率低，可靠性差，经常会有不合格的产品流入市场，如偷工减料、缺盖、缺刷毛等，消费者难以判断所买到的产品是否为问题产品。后期改用称重的方式来检测重量，但效果只能检测重量不够直观，因此，视觉系统替代称重方式，更加直观，而且可同时检测刷毛是否有缺陷，能适应产线的高速要求。

基于此背景，慧眼科技研发了一套在流水线上针对指甲油液位视觉检测系统，可检测指甲油的液位和刷毛质量，能适应产线的高速要求（最高150pcs/min）。

一、系统组件简介

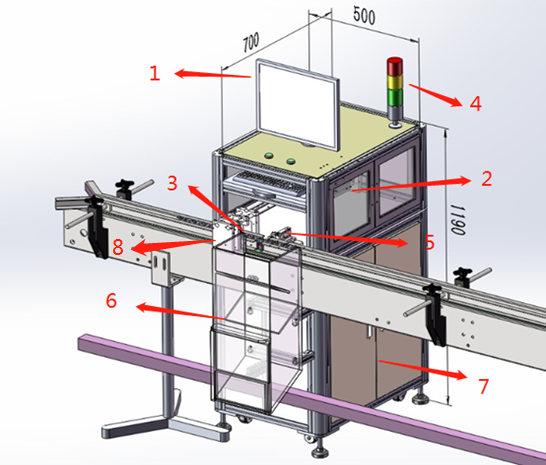

设备整体流程说明：

“检测来料”→“视觉检测并输出信号”→“NG品剔除”→“OK品流入下一工序”

表1 设备主要部件简介

注意，由于产品是玻璃瓶，剔除滑道设计为多层滑道可缓冲防止玻璃瓶碎裂。

二、视觉检测

视觉检测功能说明：

1）来料处的传感器触发后，相机延时拍照处理并得出结果，若输出结果OK，生产线保持运行；相反若输出结果为NG，发送剔除信号，气缸运动。

2）视觉模块包含1个相机、1个背光光源、一个镜头；正常运行时，每个产品会进行拍照检测，检测液位情况、刷毛质量和盖子是否锁到位。

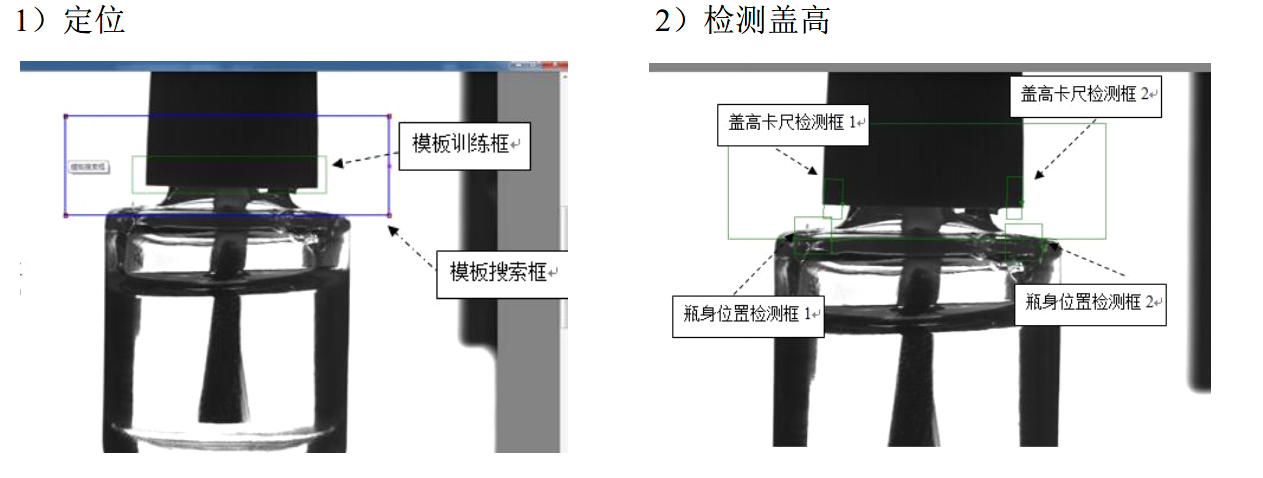

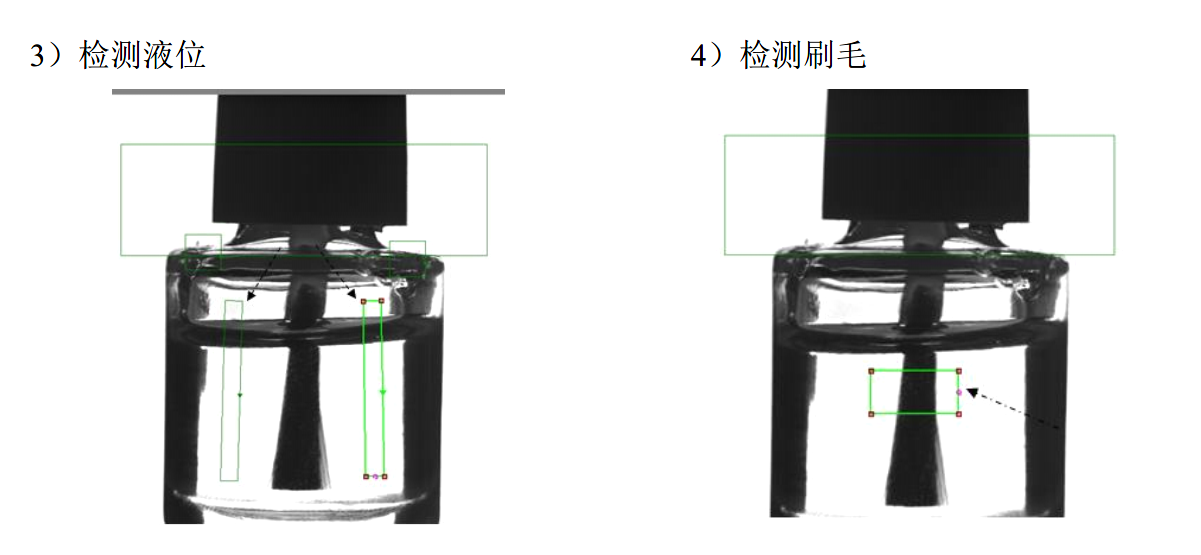

视觉检测内容说明：

系统应用总结

与传统的人工检验方式相比，指甲油液位视觉系统能对产品进行100%的质量检测，实现高速、高精度、高一致性的质量控制，将漏检的风险降到最低，同时可存储检测的数据、图片等，方便后续进行追溯，并可为后期生产和质量的分析和改善提供大数据基础，为工厂提供“质量反馈”，以实现持续改善和精益生产。
