冲压加工是借助常规或专用冲压设备对板料施加压力,使板料在模具中受压变形,从而获得一定形状、尺寸和性能的产品零件的生产技术。

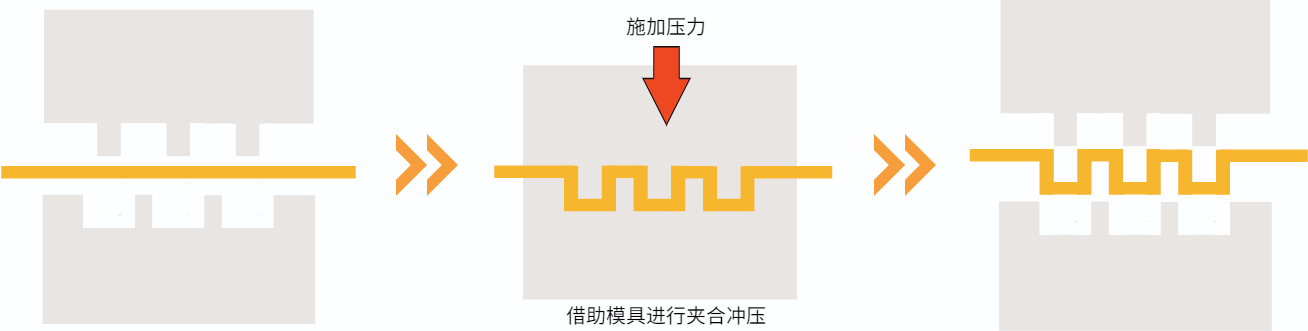

冲压加工示意图

通过对卷状板材进行连续的冲压加工,实现自动化生产,因此冲压加工被广泛用于金属加工的现场。

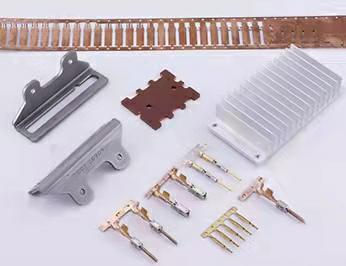

金属冲压件一览

随着各类消费类电子产品集小型化,薄型化和高性能于一身,BTB连接器端子排列间距也随之越来越小,密度和精度要求越来越高,这要求企业严控产品精密度。

在BTB冲压件的自动化生产中,机器视觉的应用能够在保证产品精密度的同时大大提升企业的产能。

智造之眼案例分析

检测项目

检测件:BTB精密冲压件

检测方式:动态检测,检测过程中物料持续运动

检测需求:

母头:端子夹口尺寸1、端子夹口尺寸2、端子焊脚宽度尺寸、端子PIN 宽尺寸、端子pitch尺寸

公头:端子夹口尺寸、端子焊脚宽度尺寸、端子PIN宽度、端子pitch尺寸

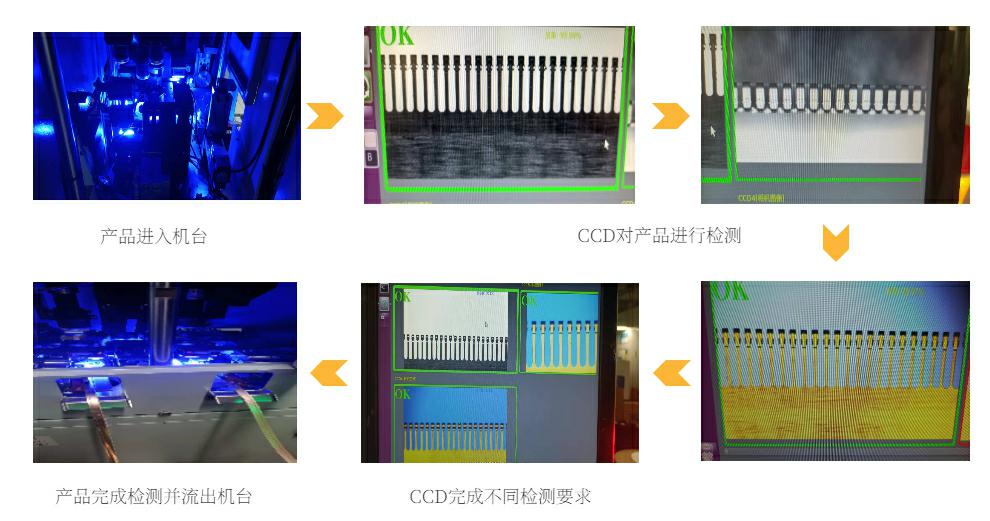

产品检测流程

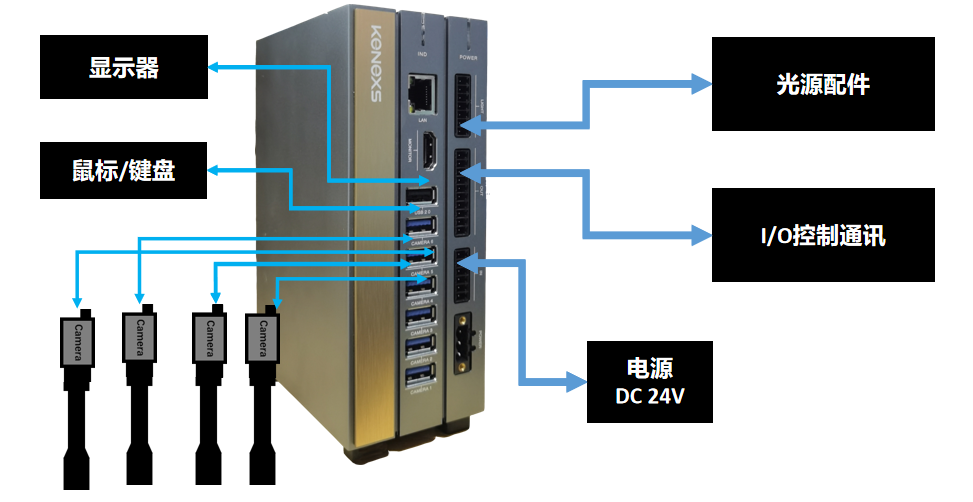

视觉硬件配置

硬件配置:主要由高速相机、高清远心镜头、多种光源、光源控制器、视觉处理器、棱镜等组成。

根据检测品运动速度的快慢,视觉系统对相机响应时间、曝光时间和像素光源有一定要求。

在线冲压机CCD检测设备优势

1、BTB料带连续运动,动态检测,检测速度能达到7200pin/min,可根据用户的不同需求调整匹配冲压机台的速度;

2、在保持速度的情况下,检测精度达到±0.02mm左右,可确保CCD100%全检每Pcs;

3、检测稳定性高;

4、软件操作简单友好,便于企业员工自主操作;

5、可灵活配合冲压模具单双料带的出料检测。

Kenexs视觉团队专注于视觉产品的研发和应用,深入连接器行业,深知BTB冲压件的检测需求和难点,为制造厂家提供专业的BTB冲压件视觉检测方案。
