在锂电行业中，模组电池在镍片焊接时可能存在焊点虚焊等现象，造成缺锡、连锡、拉尖、少锡等问题。本期内容，为大家分享Busbar-镍片焊锡的线激光检测案例。

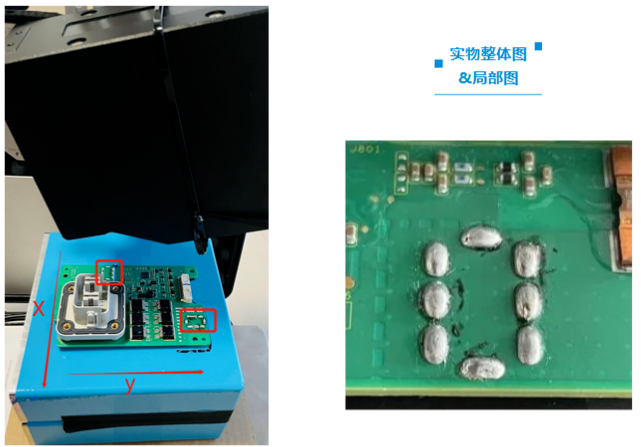

产品名称：Busbar-镍片焊锡

产品尺寸：130mm*80mm*3mm

检测项目：焊锡缺陷

评估结果

1.SR8060和SR9060在本次测试中的最大理论速度分别为120mm/s和72.8mm/s；

2.单相机单次扫描会存在视野盲区，需要扫描两次才能达到最佳效果；

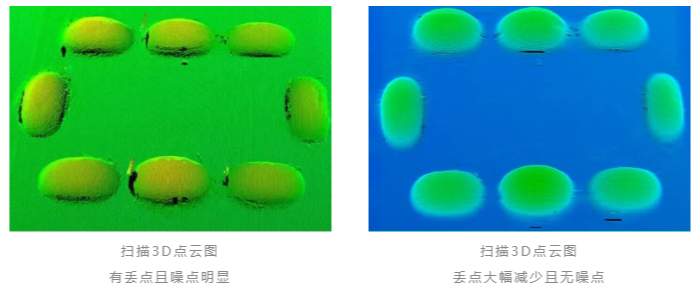

3.SR9060在本次测试中的成像质量优于SR8060，体现在对噪点和飞点的抑制方面，硬件配置更高，后续提升空间较大。

4.焊锡成像，调整后整体效果明显提升，满足评估检测基本需求。

01.SR8060（长线版 单向扫描）

调试说明：调整相机安装角度，相机HDR动态范围，曝光时间，激光亮度，合并出点百分比，出点方式，无效点处理等；

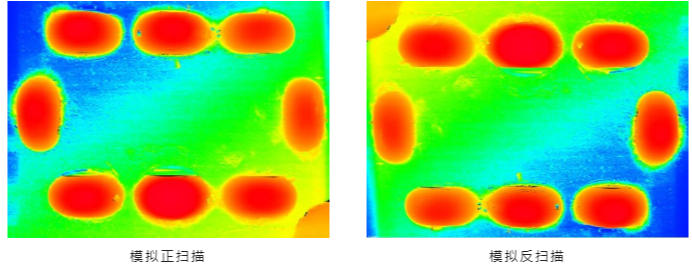

02.SR9060（标准版 模拟双向扫描）

相机参数

1、相机型号: SR8060

2、参考物距(CD): 60mm

3、Z轴景深(FS): 18mm

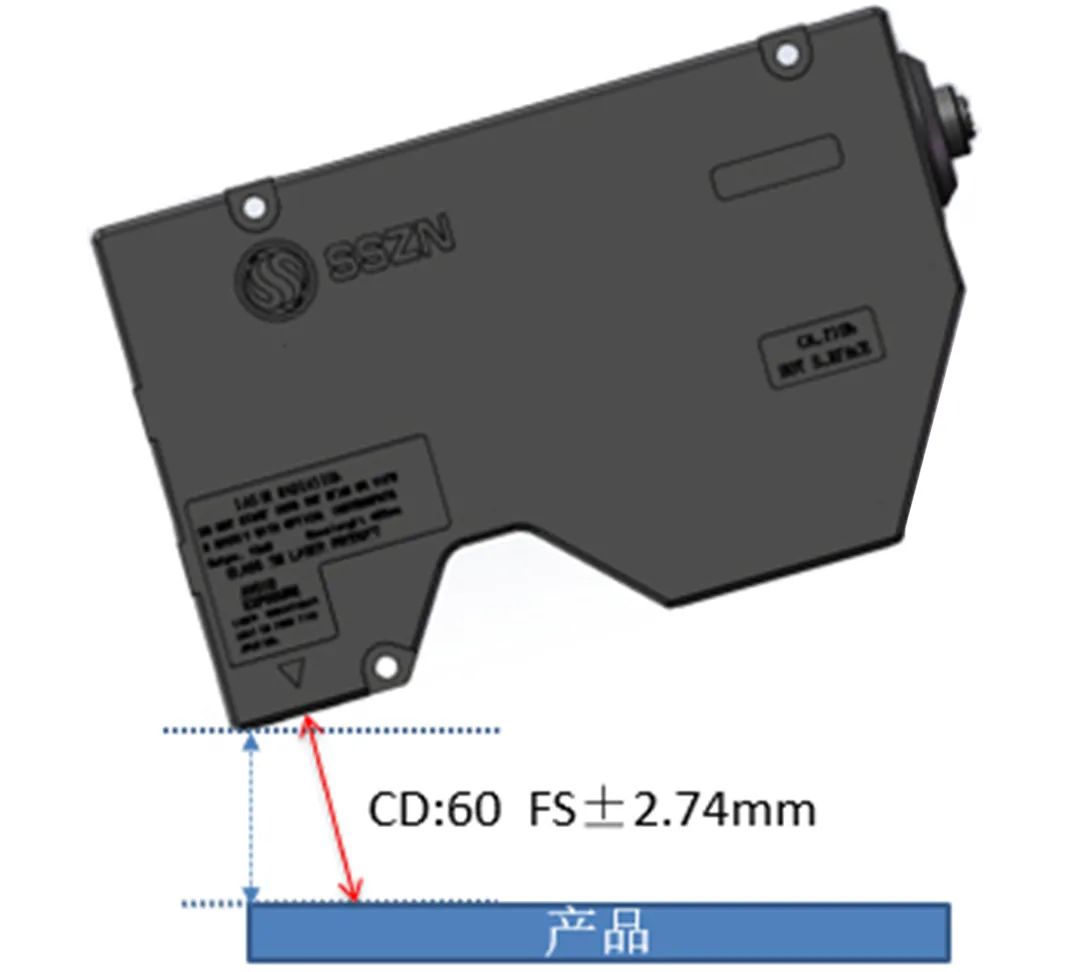

    (本方案压缩景深为5.48mm)

4、X轴视野: 26-36mm

5、采样频率: 3.2k-67k

    (本方案频率10k）

6、扫描长度: 14.4mm

7、扫描行数: 1200

8、X轴间隔: 0.012mm

9、扫描间隔: 0.012mm

10、相机安装方式: 倾斜安装 -16.5°

11、运动方式: 相机固定，产品水平运动

1、相机型号: SR9060

2、参考物距(CD): 60mm

3、Z轴景深(FS): 24mm

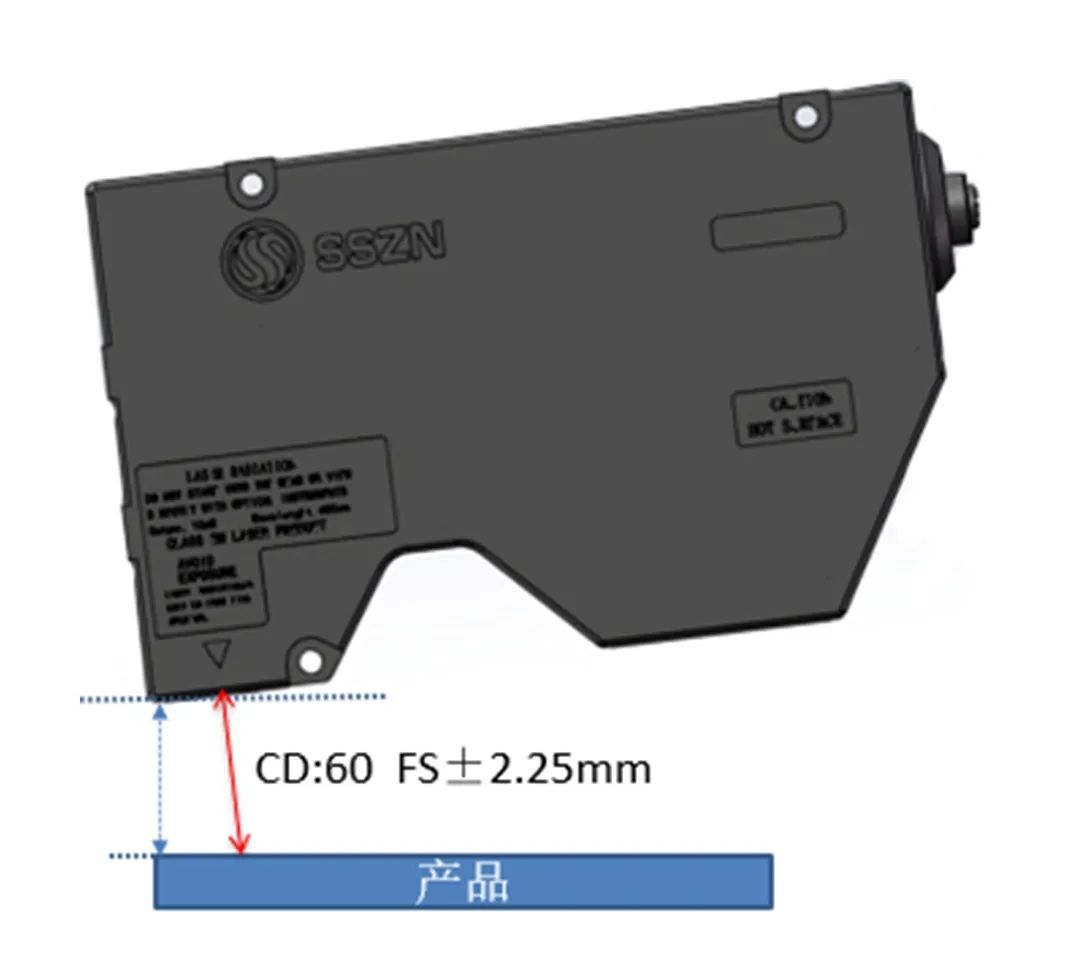

    (本方案压缩景深为4.5mm)

4、X轴视野: 36-42mm

5、采样频率: 1.5k-13k

    (本方案频率5.2k)

6、扫描长度: 16.8mm

7、扫描行数: 1200

8、X轴间隔: 0.007mm

9、扫描间隔: 0.014mm

10、相机安装方式: 倾斜安装 -7°

11、运动方式: 相机固定，产品水平运动

锂电行业的自动化生产离不开机器视觉的应用，深视智能将持续为锂电行业龙头企业和锂电设备制造企业提供最好的产品和服务。

（文章转自网络，如有侵权，请联系删除）
