AZURE-7538UV



UV-75mm紫外镜头是由浩蓝光电公司研制开发的新特种镜头，具有大通光亮、超消色差等特点，方便了基层刑侦技术部门的使用，该镜头的超消色差特性可使其在200-1000nm波段范围内成像，用可见光调焦后可直接进行紫外或红外照相。

 可与紫外变像管配接，用于搜索、发现、观察现场遗留的痕迹证物。同时也可通过近射附件，拍照显示一些潜在的、反差微弱的或受背景干扰的痕迹手印，适合于玻璃、塑料、陶瓷、搪瓷、油漆、照片和胶带粘滞层等客体表面上遗留手印的拍照。可使手印纹线与背景之间呈现很大的反差，并能有效地消除背景干扰。

镜头规格

分辨率:

100lp/mm (2MP)

靶面尺寸 :

2/3"

接口 :

C

焦距:

75mm

F值:

3.8

后焦距 :

47.32mm

光圈类型 :

Manual Iris

视场角(D×V×H) :

2/3"

8.38°× 5.04°×6.72°

1/2"

6.10°× 3.67°×4.89°

1/3"

4.58°× 2.75°×3.67°

1/4"

3.05°× 1.83°×2.44°

畸变 :

<-0.12%

对焦范围:

∞ ~ 0.5m

设计波长:

200nm~1000nm

滤镜尺寸 :

M34x 0.5

外观尺寸 :

￠40.2 x 70.38mm

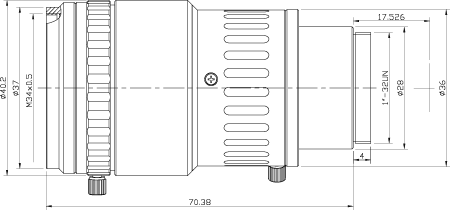

外观尺寸图
