Teledyne DALSA非常高兴地声明Piranha XL 8K和16K彩色TDI线阵相机正式发布。
Piranha XL 8K和16K彩色TDI线阵相机是机器视觉行业中第一款彩色TDI线阵相机，其基于Teledyne DALSA公司最新的CMOS技术。它可以为彩色成像应用提供最佳的性能，包括高行频、高分辨率、高灵敏度和低噪声。由于使用了Teledyne DALSA公司的高级多线CMOS彩色TDI技术，Piranha XL 8K和16K的彩色TDI线阵相机可在全彩色模式下通过Camera Link HS接口达到70kHz的行频。
Piranha XL彩色产品系列使用了Teledyne DALSA公司新的多线CMOS彩色传感器，这个传感器的红通道、绿通道和蓝通道都分别有4行，共计12行。TDI累积技术在补光较弱条件下的高速彩色成像应用中表现出了非常出众的灵敏度与信噪比。
♦高灵敏度彩色TDI —— 每个颜色通道有4行可进行TDI累积信号，这样可以在补光条件较弱的环境下进行 高速彩色成像。与普通的三线彩色线阵相机相比，灵敏度可达4倍左右。
♦真彩色 —— 输出真实颜色信息，没有任何插值运算。
♦高采集速度与高分辨率 —— 在全彩色模式下可达70kHz采集速度，可在更短时间内检测更多对象。
♦曝光控制 —— 对曝光时间进行准确控制可得到更佳的图像质量，并将编码器抖动的影响最小化。
♦智能平场校正 —— 在不将镜头调为虚焦的情况下通过低通滤波使平场校正变得更容易。
♦白平衡 —— 非常简单易用的白平衡调节。
♦亚像素及视差校正 —— 可进行微调来适应生产线速度或安装角度来获得最佳的图像质量
♦CLHS接口 —— Camera Link HS接口已经在很多应用中广泛应用并被证实为高可靠的数据传输接口。
♦支持主动光纤传输 —— 在不使用中继器情况下，可以使用光纤将传输距离扩展到100米。
|
|
PXL mono 16K12X |
PXL mono 16K06X |
|
PXL Color 8K |
|
|
行频可低至0KHz |
|
√ |
|
|
|
|
TDI级数可选 |
√ |
√ |
|
|
|
|
曝光控制 |
√ |
√ |
√ |
√ |
|
|
多感兴趣区域) |
√ |
√ |
√ |
√ |
|
|
多输出窗口 |
√ |
√ |
√ |
√ |
|
|
亚像素校正 |
|
|
√ |
√ |
|
|
视差校正 |
|
|
√ |
√ |
|
|
Binning |
√ |
√ |
√ |
√ |
|
|
高动态查找表 |
√ |
√ |
√ |
√ |
|
|
智能平场校正 |
√ |
√ |
√ |
√ |
|
|
白平衡 |
|
|
√ |
√ |
|
|
支持光纤 |
√ |
√ |
√ |
√ |
软件支持
支持SaperaTM LT（8.20.01.1712及更新版本）和CamExpert GUI
|
|
兼容标准 |
版本 |
|
XML相机描述文件 |
GenIcamTM |
SFNC v1.5；GenCP v1.0 |
|
Camera Link HS驱动 |
Camera Link HSTM |
CLHS v1.10 |
Sapera LT软件开发工具有如下特性：
♦ CamExpert直观的用户交互界面可用于配置和调试
♦ Sapera LT中的Trigger-To-Image Reliability Tool（T2IR）可用于系统监控
应用领域
♦ 100%印刷检测
♦ 印刷电路板检测
♦ 液晶面板检测
♦大幅面平面检测
♦ 高性能机器视觉应用等
规格参数
|
型号 |
PX-HC-08K04T-00-R* |
PX-HC-08K07T-00-R |
PX-HC16K04T-00-R |
PX-HC-16K07T-00-R* |
|
传感器类型 |
多线CMOS彩色TDI传感器 |
|||
|
分辨率 |
8,160 x 12 pixels
(每个颜色通道4行) |
16,352 x 12 pixels
(每个颜色通道4行) |
||
|
像元尺寸 |
5 × 5 um |
|||
|
最大响应度 |
25(R),22(G),21(B) DN/nj/cm2 @ 1x gain in 8 bit（图3） |
|||
|
最大行频 |
40kHz |
70kHz |
40kHz |
70kHz |
|
最小行频 |
14kHz |
|
|
0kHz |
|
数据输出量 |
979Mpix/s |
1,714MPix/s |
1,962MPix/s |
3,434MPix/s |
|
位深 |
8或10位 |
|||
|
增益范围 |
1x ~ 5x |
|||
|
接口 |
CameraLink HS |
|||
|
镜头接口 |
M58 x 0.75mm |
M90 x 1mm |
||
|
尺寸 |
97x97x61mm |
97x97x85mm |
97x140x79mm |
|
|
操作温度 |
0~60℃ |
|||

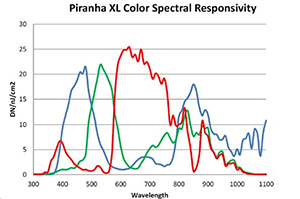

光谱响应曲线
