高性能反射光栅

  • λ/4反射波前

  • 出色的尺寸公差

  • 槽间距公差<0.05%

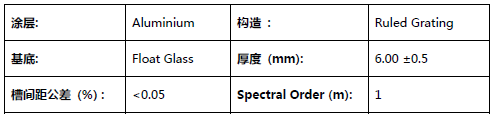

通用规格

产品介绍

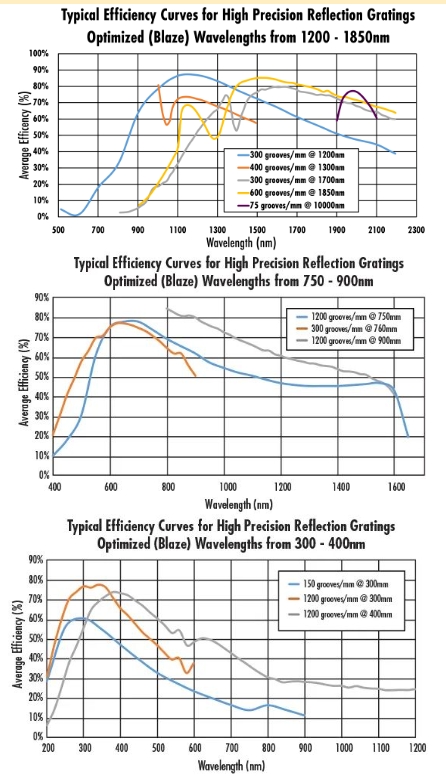

高性能反射光栅设计用于提供一致且可预测的性能。这种高度的可重复性简化了OEM系统的设计，并且降低了对枯燥的校准调整的需求。这些光栅具有λ/4的反射波前和高达90%的衍射效率，设计为可满足最严苛应用的需求。高性能反射光栅带有裸铝膜，适用于300至1850nm的选件。

注意:裸铝膜很容易碎，因此在处理时必须非常小心。

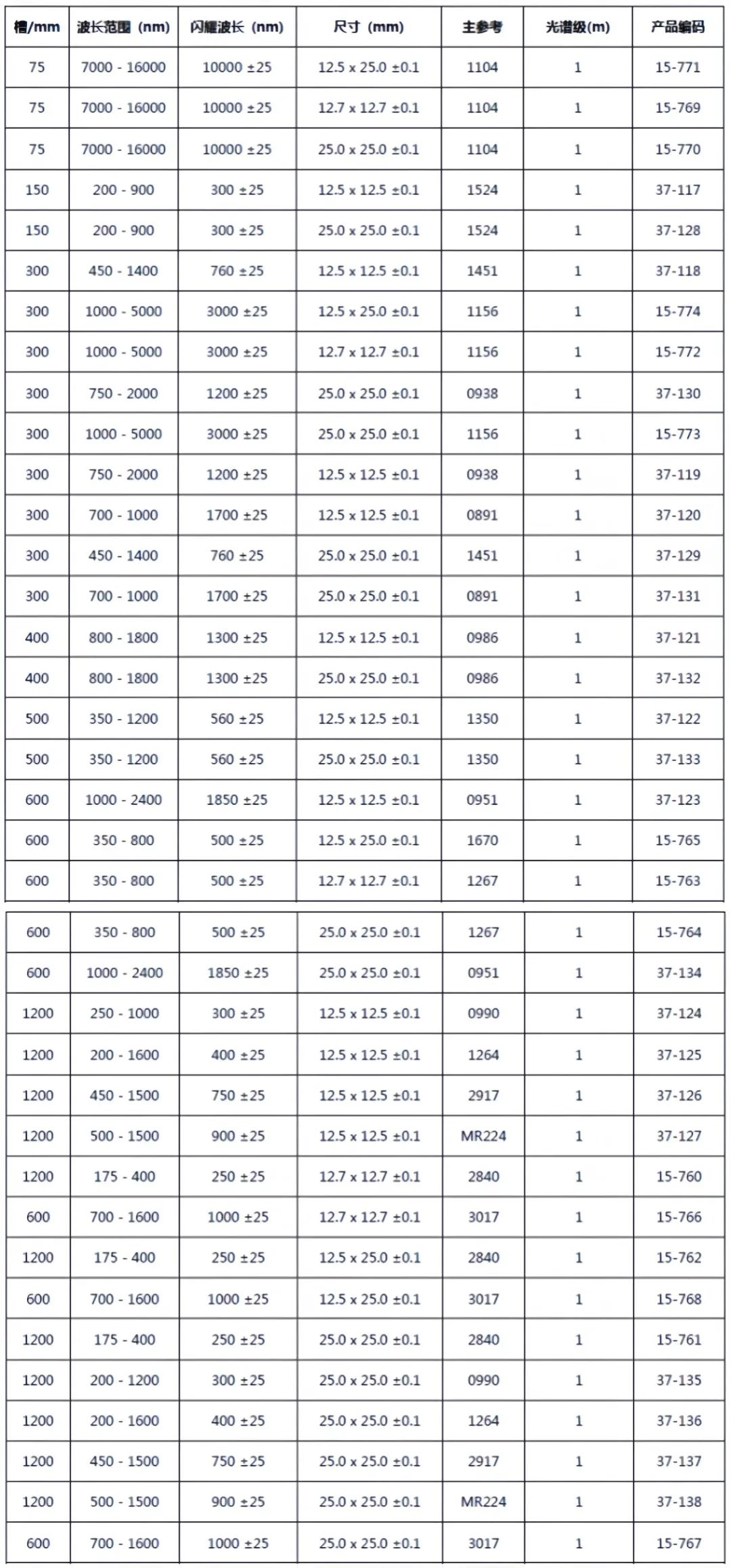

技术数据

产品信息

NIR反射式镀金光栅

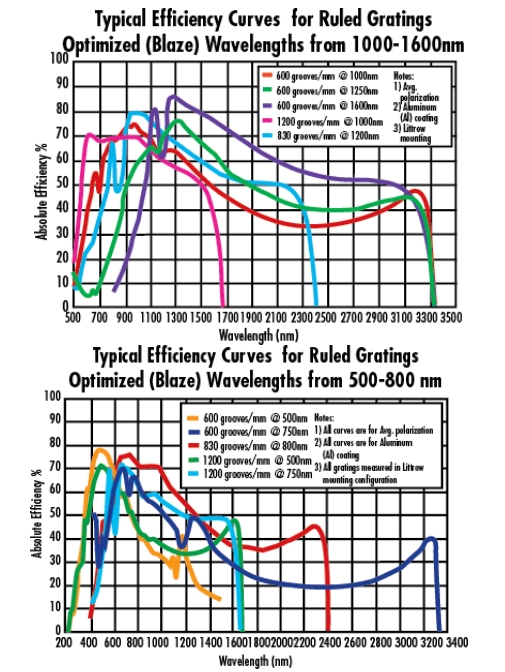

  • 比镀铝光栅效率提高了15 to 20% (0.7-1.1微米)

通用规格

产品介绍

光栅处理：光栅需要进行特殊处理，不过要避免它们沾染指纹和气溶胶。光栅只能由边缘处进行处理。在清理光栅前，请与我们联系。

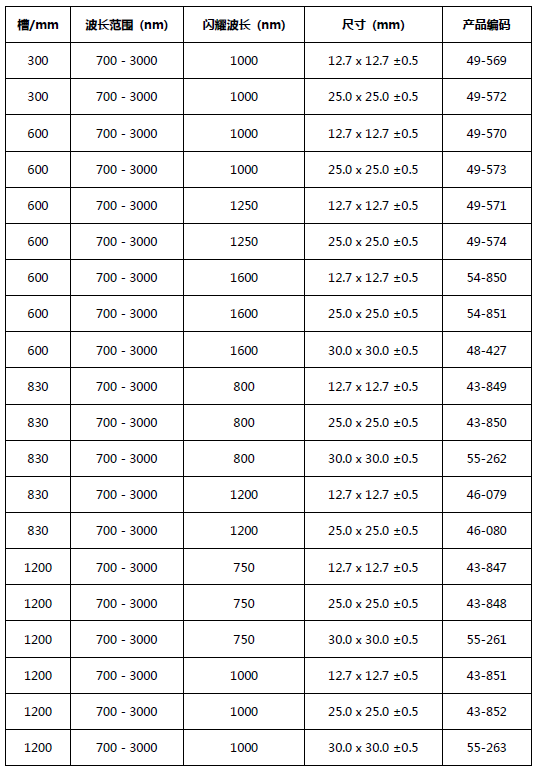

技术数据

产品信息


Richardson Gratings™ 高精度反射式全息衍射光栅



  • 高衍射效率

  • 与刻线式光栅相比，减少了杂散光并具有更精确的周期性

  • 提供从 UV 到 NIR 区域的波长选项

  • 提供定制尺寸

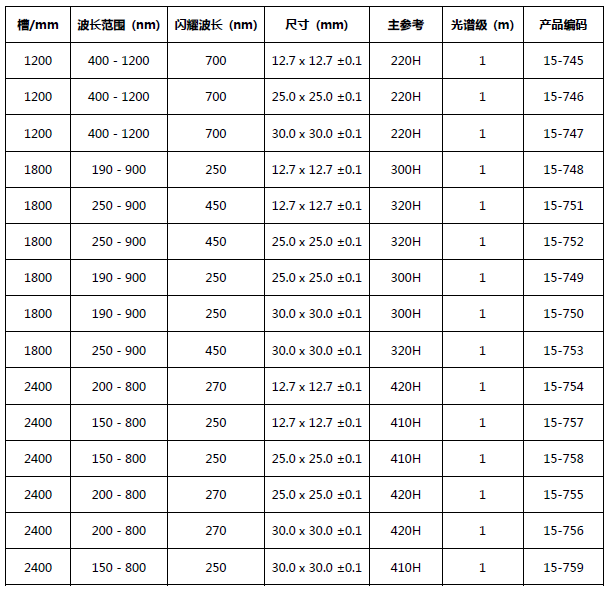

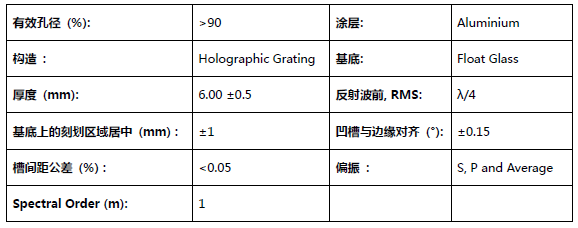

通用规格

产品介绍

与刻线式光栅相比，Richardson Gratings™高精度反射式全息衍射光栅的光散射更低，使其成为对拉曼光谱仪等杂散光敏感的应用的理想选择。通过暴露于强激光干涉图样，光栅被记录在光刻胶中，然后用化学方法显影以显示具有正弦横截面的条纹图样。可提供从UV 到NIR 光谱区域使用的光栅。



注意：这些光栅的表面非常敏感，在接触光学元件时切勿触摸。若需要清洁以去除尘粒，建议采用运用清洁压缩空气的非接触式清洁方式。

产品信息


Richardson Gratings™ Echelle 反射式衍射光栅

  • 高的解析能力和色散

  • L槽密度低，适用于高阶应用

  • 槽间距公差小于 0.05%

  • 提供定制尺寸

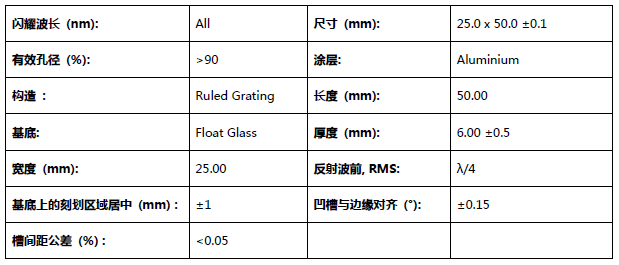

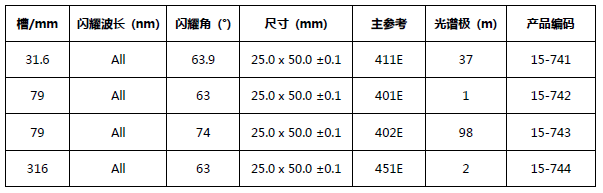

通用规格

产品介绍

与其他反射式衍射光栅相比，Richardson Gratings™ Echelle反射式衍射光栅具有卓越的解析能力和色散。这些光栅的特点是槽间距较宽，槽密度相对较低，闪耀角较大。它们适用于从近UV到红外（大约20μm）的波长范围。Richardson Gratings™ Echelle反射式衍射光栅非常适用于诸如具有很高的角色散及通量的紧凑型高分辨率分光仪等应用。我们在收到请求后会提供定制尺寸。

注意：这些光栅的表面非常敏感，在接触光学元件时切勿触摸。若需要清洁以去除尘粒，建议采用运用清洁压缩空气的非接触式清洁方式。

产品信息

可见光区透射光栅

  • 对偏振不敏感

  • 可用于同轴结构

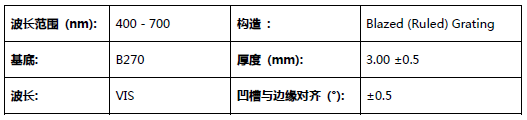

通用规格

产品介绍

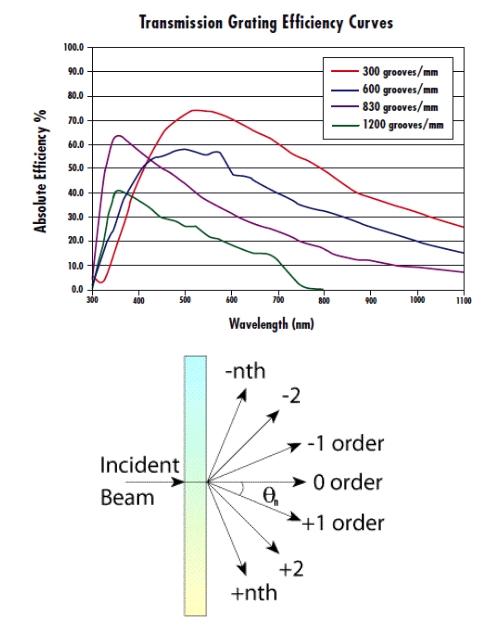

透射光栅可将特定入射角的光线分散开。分散角度取决于入射角和线间距。随着入射角度的增大或者线宽的减小，分散量逐渐增大。线宽越大，效率越高；线宽越密，在长波长下降低了透射率，从而效率也会降低。

与反射光栅不同的是，透射光栅对偏振光不敏感，因为入射光线不会由反射膜比如铝膜反射，由于光线是通过光栅的，因此透过光栅可用于紧凑的同轴结构中。本品可以用于单色仪和分色仪中。

透射光栅与刻划反射式光栅的制作方法一样，通过复制光栅来完成刻线，并真空沉积一层薄膜，不同的是不镀反射膜。未镀膜的透射光栅在长波段的效率比较高，而镀增透膜的透射光栅会在特定波段有很高的效率。可根据客户的要求镀不同的增透膜层。如有需要请联系我们的应用工程部门。

光栅处理：光栅需要进行特殊处理，不过要避免它们沾染指纹和气溶胶。光栅只能由边缘处进行处理。在清理光栅前，请与我们联系。

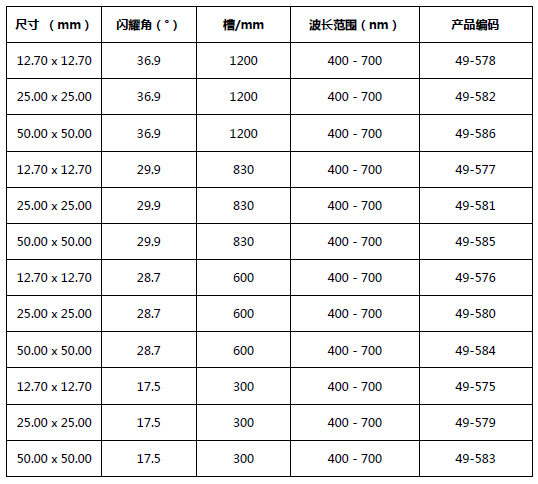

技术数据

产品信息
