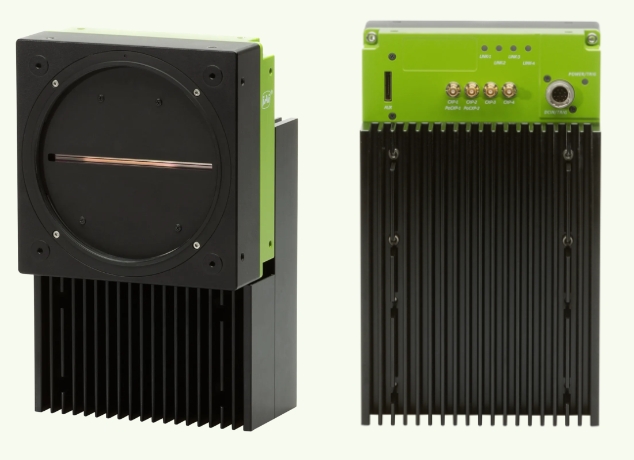

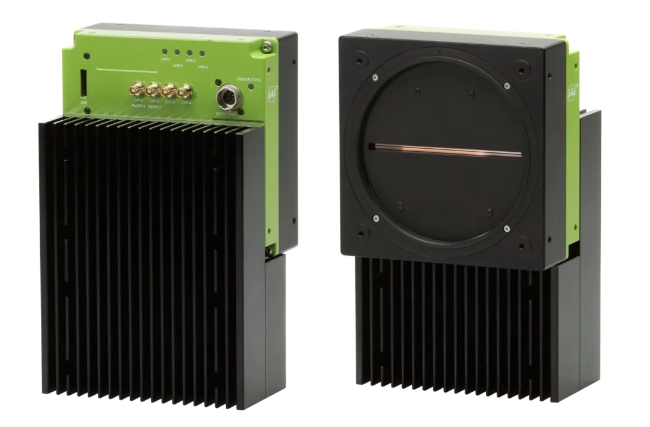

JAI Sweep SW-16000M-CXP4A是一款16K分辨率的高速工业三线单色线阵扫描相机。该相机采用高灵敏度都5μm x 5μm大像元，并配有CXP-12速的CoaXPress 2.0接口。最大扫描行频为277kH，最高12.5Gb/s的数据输出，非常适合同时要求高分辨率和高扫描速度的应用场景，例如PCB电路板、电池、平板、印刷检测以及各种高速卷材应用场景。

16K分辨率与高速扫描功能相结合

它输出输出16384的单色像素，扫描速度高达277kHz（277000行/秒），十分适合需要高吞吐量同时又要求检查微小细节的机器视觉应用场景。

高灵敏度5μm x 5μm大像元

该相机采用5μm x 5μm大像元，与其他采用小像元的16K线阵扫描相机相比，它的感光度更高，在同等照明条件下，检测速度更快，而且它还可以使用更弱的照明，从而节省成本。

CoaXPress 2.0接口的高吞吐量

CoaXPress 2.0接口支持CXP-12速，最大传输速率为每条线路12.5Gb/s或四条线路一共50Gb/s。这种高吞吐量对于同时要求高分辨率和高扫描速度的应用场景来说是极为重要的。

特点

  • 16K线阵扫描分辨率（1 x 16384单色像素）。

  • 5μm高灵敏度方形像素。

  • 高达277kHz（277000行/秒）的扫描行频。

  • CXP-12速CoaXPress 2.0标准接口（可供电）。

  • 直连旋转编码器，通过自动反向计数器恢复扫描。

  • 可通过触发宽度设置曝光时间。

  • 2 x 1水平像素合并（10μm x 5μm大小像元），提高感光度。

  • 感兴趣区域（ROI）。可通过减小扫描宽度提高扫描速率。

  • 像素灵敏度校正（PRNU/DSNU）、黑电平、白平衡、阴影校正、色差校正。

  • M95镜头卡口。

  • 出色的抗冲击（80G）和抗振动（10G）性能。

典型应用

SW-16000M-CXP4A单色线阵扫描相机的典型应用场景包括

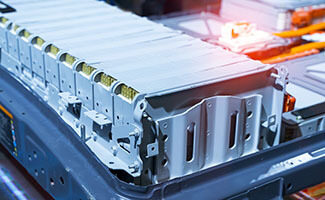

蓄电池检测

排除电池瑕疵对于确保电池的安全性、保持能量密度，以及防止过早衰退等方面至关重要。16K线阵扫描相机可用于检测电极板上的缺陷，例如划痕、凹痕、凹坑、夹杂物、气泡、孔洞等。

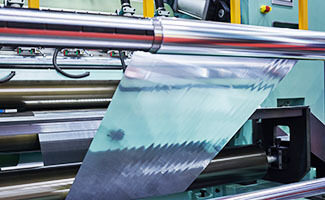

卷材检测

扫描相机技术也适用于与金属板、纸张、塑料及特种薄膜等材料制造相关的各种卷材检测任务。

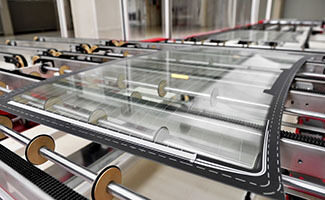

玻璃检测

在制造平板玻璃时，视觉检测对于确保产品质量、减少缺陷方面发挥着至关重要的作用。关键的检测流程有表面缺陷检测、污染和异物识别、边缘质量检查等。
