三重镜单元能生成无色差的倒立或旋转图像，可用于会聚、发散和准直光束。IRMU克服了道威棱镜的缺陷。

概览

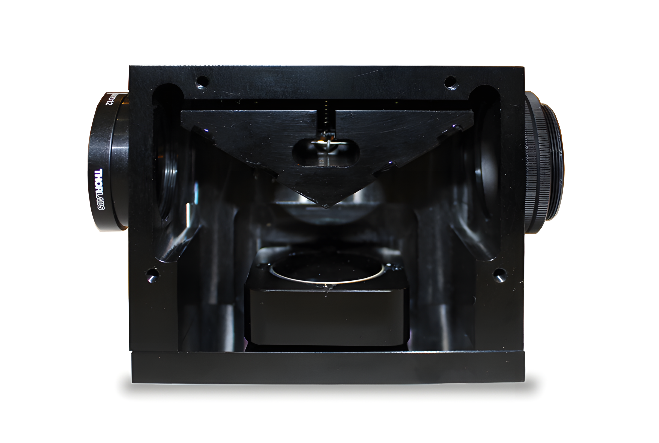

图像旋转镜单元（IRMU）是由三面镜子和镜子调节机构组成的整体单元，用于生成倒立或旋转图像。当从横截面方向观察这三面镜子时，中间的镜子以及前后的镜子看起来像大写字母“K”的骨架和腿部，因此该产品也被称为“K镜”。随着该单元沿光轴旋转，图像会以两倍的角度旋转。镜子调节机构使得能够将光轴调整到旋转装置的旋转轴上。※）由于是反射光学，该单元不仅可应用于准直光束，还可应用于聚焦光束。

此外，由于反射光学无色差，该单元还可用于光谱学。※旋转装置为可选提供。

道威棱镜是另一种生成倒立或旋转图像的光学器件。虽然道威棱镜成本效益高，但与图像旋转镜单元相比，它有以下几个缺点：

01.道威棱镜的缺点

● 聚焦光束或发散光束不适用。

● 由于折射率的分散而产生色差。

● 反射面是固定的，不可调节，尽管在入射和出射光束的光轴之间有有限的公差※。（如果忽略角度误差，则无法进行调整以使图像的旋转中心在旋转过程中固定。将单元固定到旋转装置后，很难调整轴。）

※道威棱镜的角度公差通常为10～20µrad。在这些方面，图像旋转镜单元比道威棱镜具有优势。

02.功能

● 倒置图像

● 与旋转装置结合旋转图像

03.特点

● 适用于会聚和发散光束。

● 无色差，适用于光谱学。

● 反射镜微调。

● 整体单元。

04.应用

● 结构照明显微镜（SIM）中线光束的角度调整

● 光片显微镜中光片面的角度调整

● 光谱光激活定位显微镜（PALM）照明的角度调整

● 简化阶梯光栅光谱仪。（光学器件可以在一个平面内对齐。）

● 其他

规格和配置

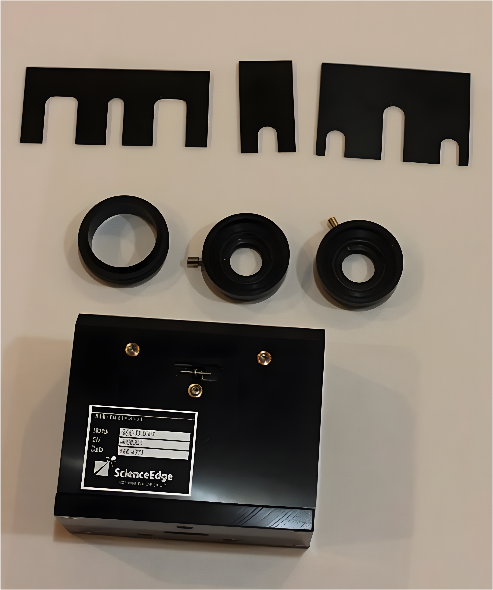

01.配置

● 一个图像旋转镜单元

● 两个可变光阑（SM1D12/Thorlabs）

● 一个用于连接到可选旋转台的适配器（SM1T2/Thorlabs）

● 用于三个镜子初始位置的三种固定板。

● [可选]旋转台（电动/手动）

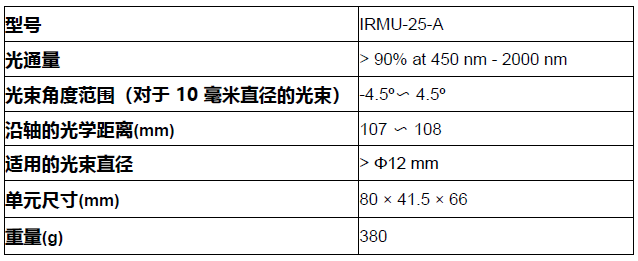

02.规格

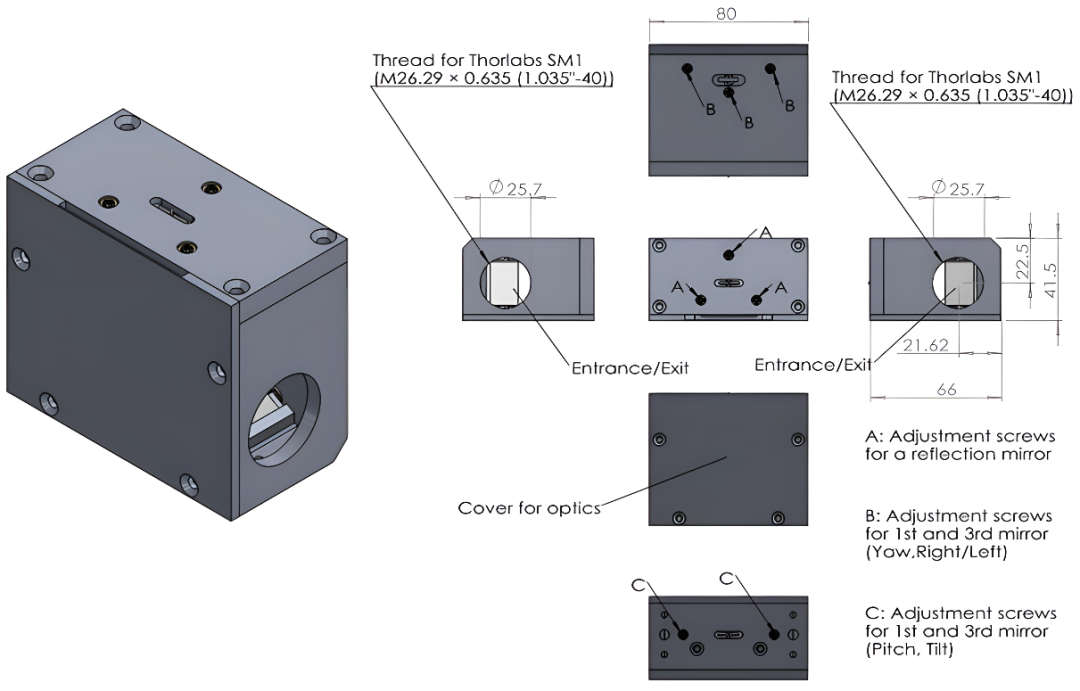

03.外形尺寸(mm)

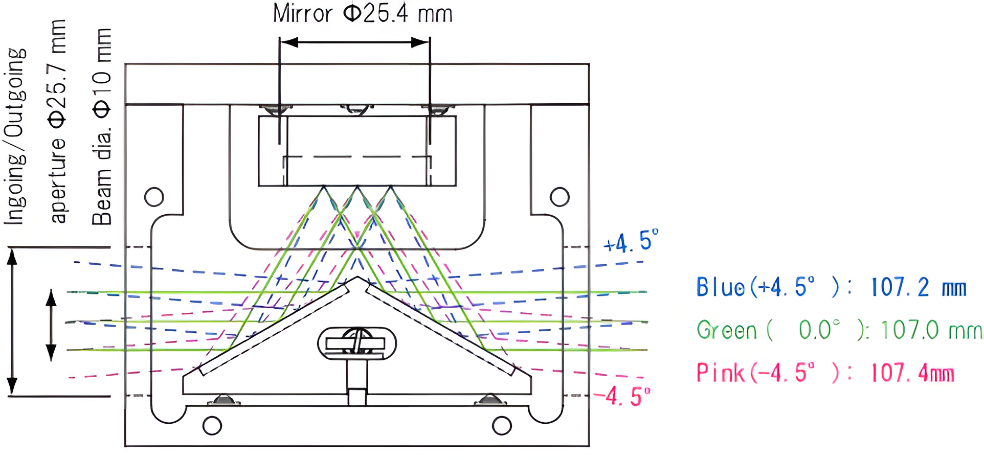

04.光路（角度(°)和长度(mm)）

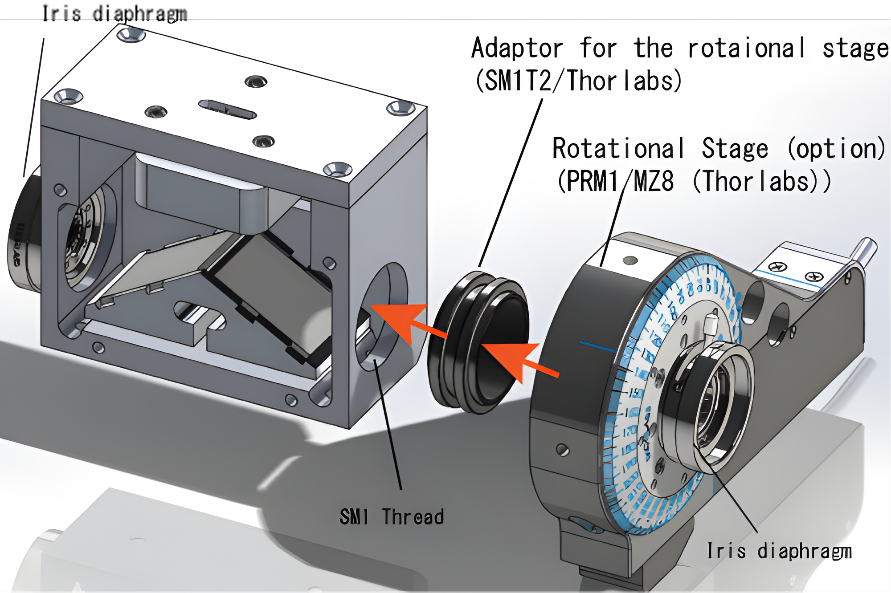

05.如何将IRMU固定到可选的旋转台上

其他信息

01.调整

您可以与旋转装置结合主动旋转图像。要固定图像的旋转中心，您需要根据以下要求调整反射镜和旋转装置：

02.图像固定旋转中心的要求

● 入射光束的轴与出射光束的轴重合。

● 光轴与旋转装置的轴重合。为满足要求，对旋转装置在x和y位置以及倾斜度进行调整。您可以参考以下内容进行调整。
