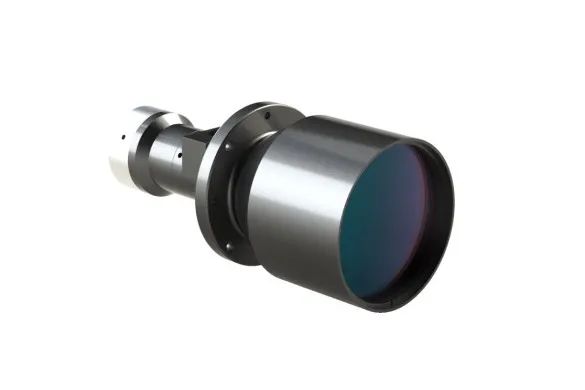

灵猴机器人自主研发的柯勒照明远心镜头产品，主要是解决传统内同轴远心镜头照明不均匀，且外同轴光源所占空间较大的问题。该镜头经过特殊的光学设计，消除了镜头内部产生的杂散光，使照明光线平行出射，照明光斑较普通内同轴远心镜头更加均匀，即节省了外同轴光源所占的空间，同时又可以达到相同的均匀度效果。

产品特点：

• 照明光路与成像光路集成一体，结构紧凑

• 照明光斑较普通内同轴远心镜头更加均匀

• 照明光路平行出射，特别适用于高精度测量以及表面光滑物体的缺陷检测

• 特殊的光学设计，消除镜头内部杂散光

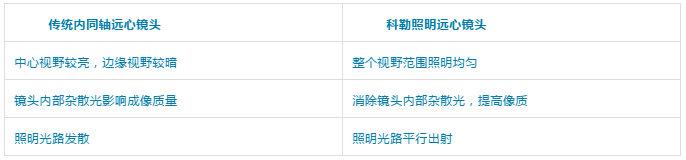

优势比较

应用案例

案例1金属件凸台外观尺寸检测

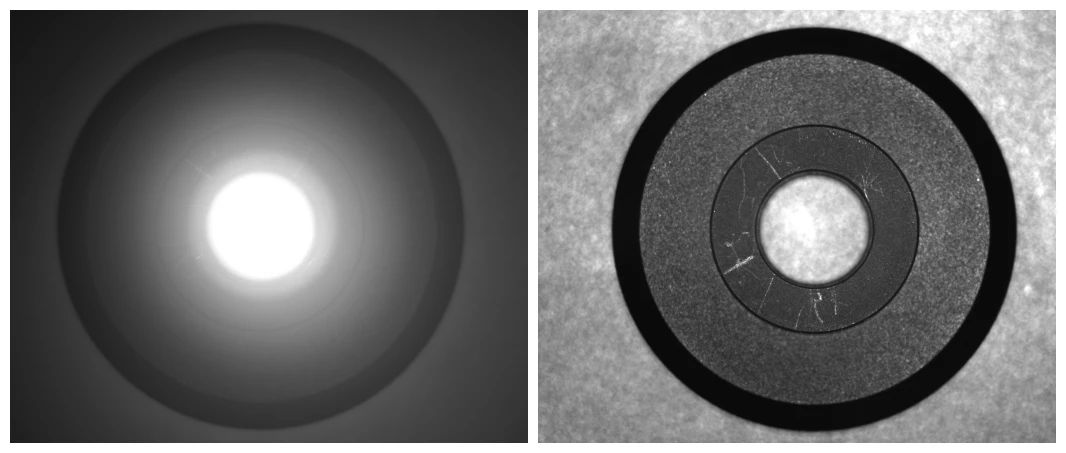

图2为普通内同轴远心镜头和柯勒照明远心镜头的成像效果对比。左侧为普通内同轴远心镜头检测效果，可以看到视野中心特别亮，且中心凸台无法拍摄清晰。右侧为柯勒照明远心镜头检测效果，可以看到整个视野照明均匀，且金属加工件中心凸台边缘成像清晰。

图2 成像效果对比

案例2二维码检测

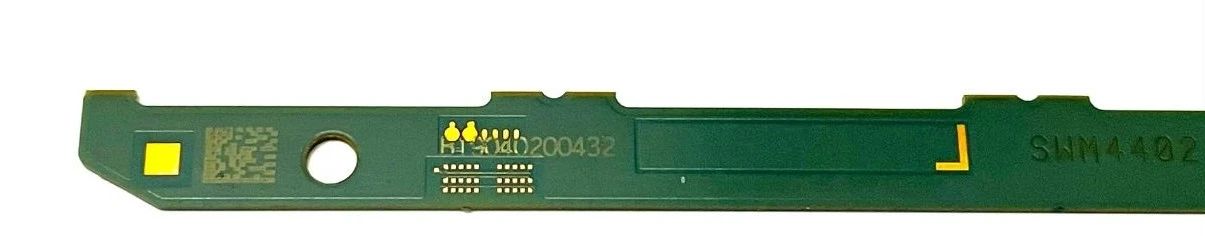

图3为带有二维码的物料实物图

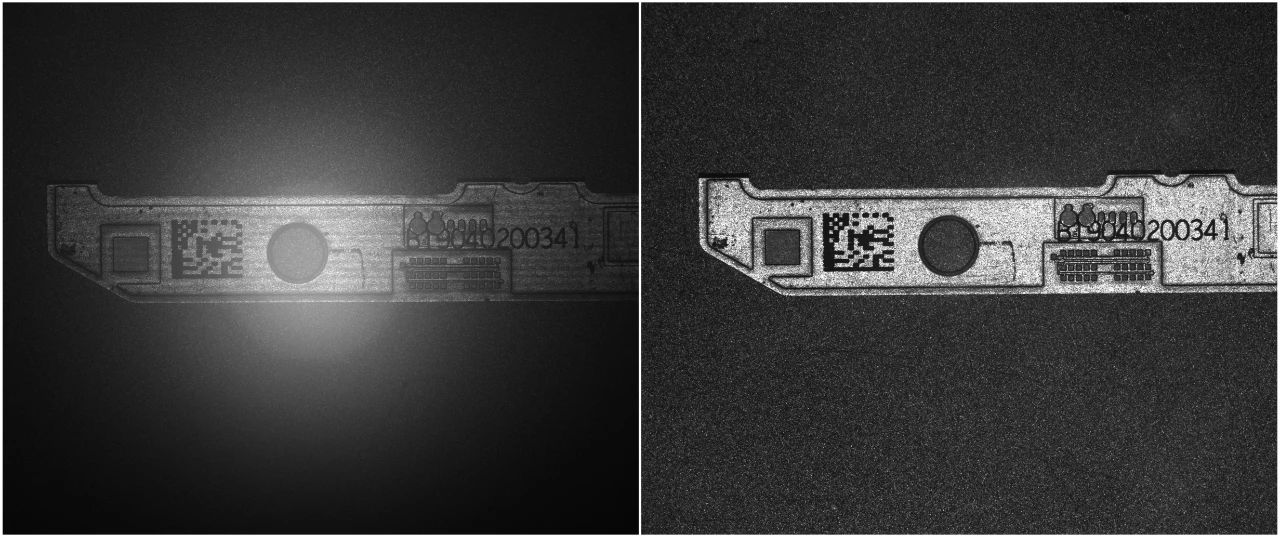

图4为普通内同轴远心镜头和柯勒照明远心镜头的成像效果对比。左侧为普通内同轴远心镜头检测效果，可以看到整个视野照明不均匀，二维码图案拍摄效果对比度很低。右侧为柯勒照明远心镜头检测效果，可以看到整个视野照明均匀，二维码图案拍摄效果清晰，对比度高。

图4 成像效果对比

灵猴作为智能制造与工业自动化领域核心零部件的高新技术企业,在为客户提供更加优质的产品和服务的同时，不断进取，致力创新，研发更具技术含量的产品，以提高企业在市场上的竞争力。
