深圳广成创新技术有限公司(简称GCI)创立于2018年,专注于3D机器视觉领域底层器件及核心算法研发,已拥有十余项核心自主知识产权,GCI通过“3D+AI”的技术研发路线,致力于为全球自动化、智能制造及机器人行业提供领先的3D机器视觉产品、技术研发与视觉整体解决方案。

三维成像技术经历了“点—三坐标/点激光”、“线—线激光”两个发展阶段后,目前已发展到编码结构光为代表的“面阵三维成像”技术阶段。GCI自主研发的高频条纹编码结构光三维成像技术,兼具了传统正弦相移编码方法的高分辨率特点,以及传统线激光方法的高鲁棒性特征,代表了未来编码结构光技术的发展方向。

目前工业3D测量仍是以线激光3D相机作为主要的成像器件,而GCI向市场新推出的双投影结构光3D相机,为客户端实现高精度3D成像提供了一种新的利器。

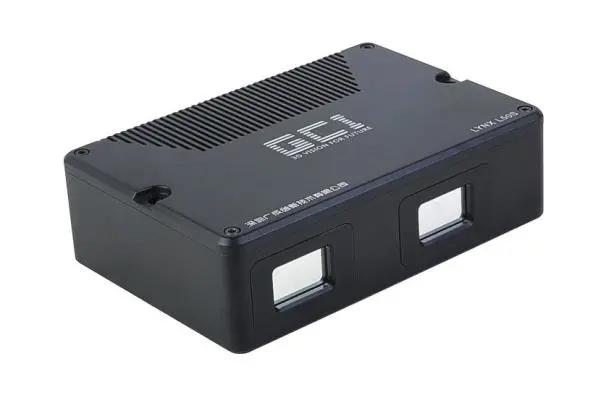

L25D、L50D、L100D属于Lynx系列3D相机家族。是基于双投影结构光技术的高精度3D成像产品,可实现对复杂表面的高精度3D扫描。该产品同时具备高精度、高速度、高适应性的技术优势,可广泛应用于3C行业及工业产品的3D尺寸测量与外观检测。

产品特点:

  • 亚微米级3D成像精度:最高z分辨率可达0.1微米。

  • 毫秒级3D扫描及重建速度:最高3D扫描速度可达100Hz,重建速度10亿点/秒

  • 高鲁棒性结构光编解码技术:可有效处理高对比度、金属高反光等复杂表面

双投影结构光3D相机的技术优势:

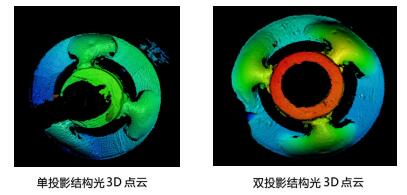

相比单投影结构光3D相机,双投影可从两个不同角度向被测物表面投射光线,从而可避开光线的遮挡,获得更加完整的3D点云。在对3D成像完整性有更高的项目中,如BGA的锡球、PCB的焊点检测等,此优势比较明显。

应用案例:

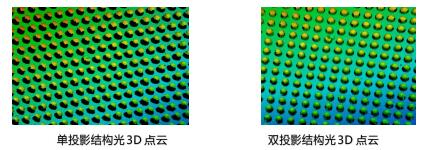

1、BGA锡球检测


2、PCB焊点检测

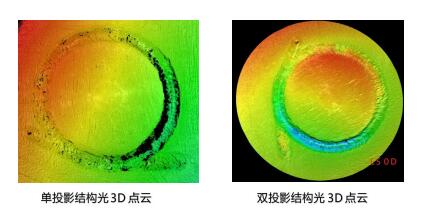

3、锂电池密封钉检测
