借助我们用于 Raspberry Pi 计算模块 3 或 3+ 的全新 VC MIPI 嵌入式视觉套件,您可以快速设置成熟的工业级嵌入式视觉系统。

您的收益:适用于从概念设计到原型开发再到批量生产的所有开发流程的经济高效且功能强大的解决方案。为了满足 OEM 要求并符合工业用途,该套件的长期可用性得到了保证。在德国设计和制造,所有组件都经过优化以实现完全的互操作性。

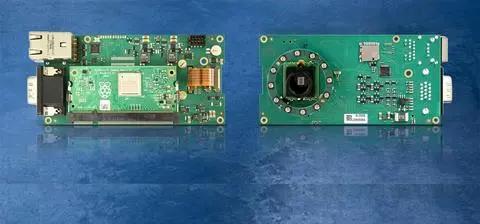

用于插入树莓派计算模块的 CMI 板包含一个镜头支架、一个 MIPI 摄像头、一个镜头支架和众多接口。

Raspberry CM 只需插入新开发的VC 计算模块接口 (CMI) 板,即 VC MIPI 嵌入式视觉套件的中心部分。CMI 板具有 VC MIPI 摄像头模块,包括软件驱动程序、FPC(柔性印刷电路板) ) VC MIPI 电缆和 S-mount/M12 镜头支架。触发功能对于工业视觉应用至关重要,也是标准功能。

默认情况下,该捆绑包包含 OmniVision 的 OV9281 图像传感器,具有 1-MP 分辨率、120 fps 帧速率和全局快门。作为替代方案,客户可以从全系列 VC MIPI 摄像头模块中进行选择,所有这些模块都连接到 CMI 板:高达 20 MP 以上的高分辨率图像传感器,具有全局快门、全局重置快门或滚动快门。值得注意的是,Vision Components 甚至提供带有传感器的MIPI 相机模块,这些传感器没有原生 MIPI 接口,但非常适合工业嵌入式视觉应用。

为了便于集成到 OEM 设计中,VC CMI 板包括一个用于额外内存的 SD 卡插槽、GigE 和 USB 接口、一个触发输入、一个闪光触发输出、数字接口(四个输入、四个输出)、一个显示输出和插座用于可选立体视觉应用的两个 MIPI 摄像头模块。

可自由编程的集成 FPGA 支持客户对图像采集和触发功能的特定调整。默认情况下,外部触发信号同步发送到两个 MIPI 模块。制造商还提供额定功率高达 2 x 1.5 A 的 LED 环形灯,由集成照明控制器供电和控制。
