异形原件的定位和检测方法是异形插件机的核心技术之一。由于异形原件针脚细长、数目较多且原件本体复杂，如何精确成像就成为了插件机视觉系统的关键技术点。CST早期的插件机光源采用的是线激光的模式，为国内多个插件机设备制造商所采用，在技术上取得了突破性的进展。

因激光器本身的使用寿命有限，且装配及调试过程复杂，CST公司一直在探索基于LED模式的插件机专用检测光源。历经多次的设计、测试及论证，CST最新一代基于LED的“插件机针脚检测光源-SPCL系列”正式诞生。

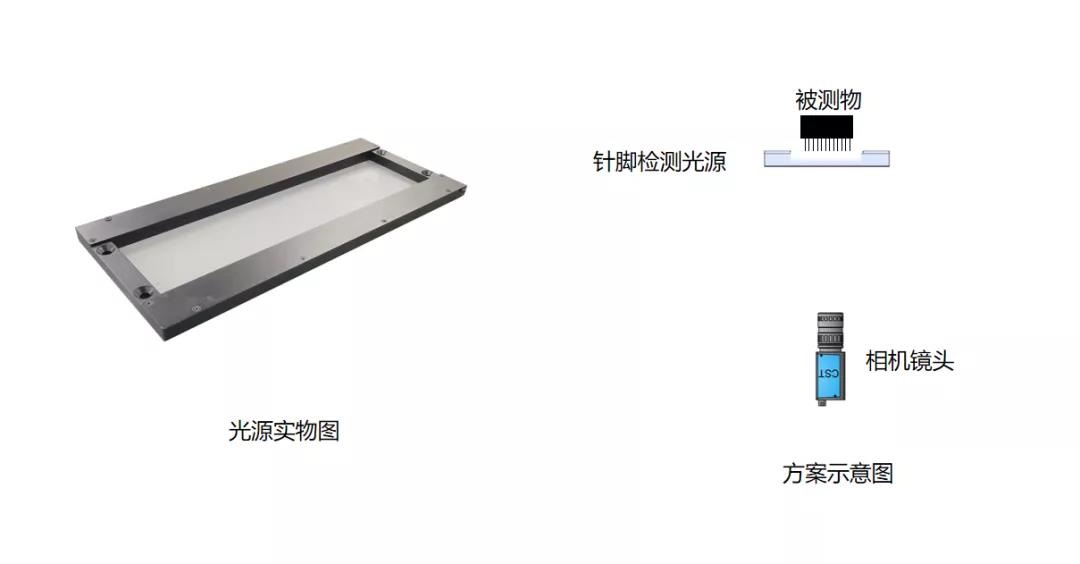

CST插件机针脚检测光源

CST插件机针脚检测光源特点：

1.恒流控制，纳秒级响应时间；

2.适用于飞拍，曝光时间只需100us；

3.聚光性好，出光角度小于3.4度；

4.光源正常使用寿命30000小时以上。

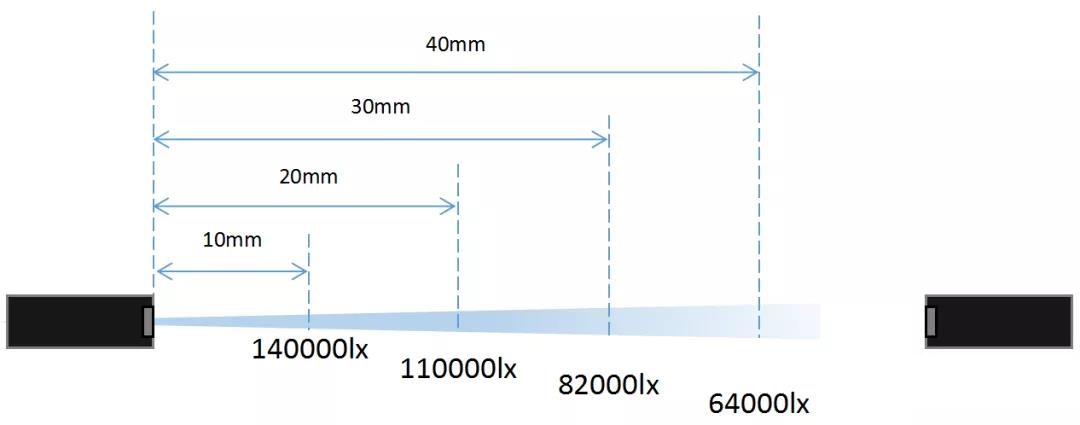

亮度与距离的关系

案例对比

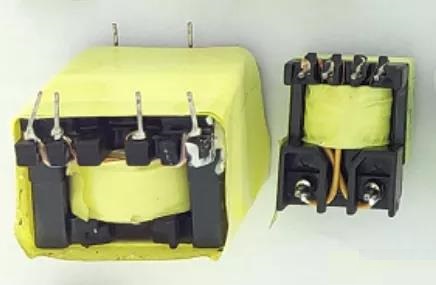

样品实物图

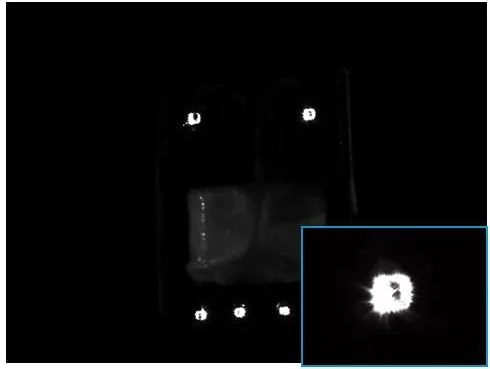

激光光源效果图

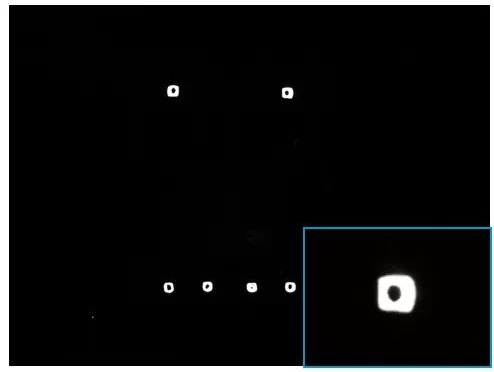

插件机针脚检测光源效果图（边缘锐利且真实，无光斑干扰）
