华睿科技全新推出A9-6MP系列定焦镜头,适用于1/1.8英寸以下,像元尺寸2.4μm以下芯片。针对高精度、低成本的机器视觉应用设计,重点保证产品性能的同时提高产品性价比,为机器视觉解决方案提供更佳选择。

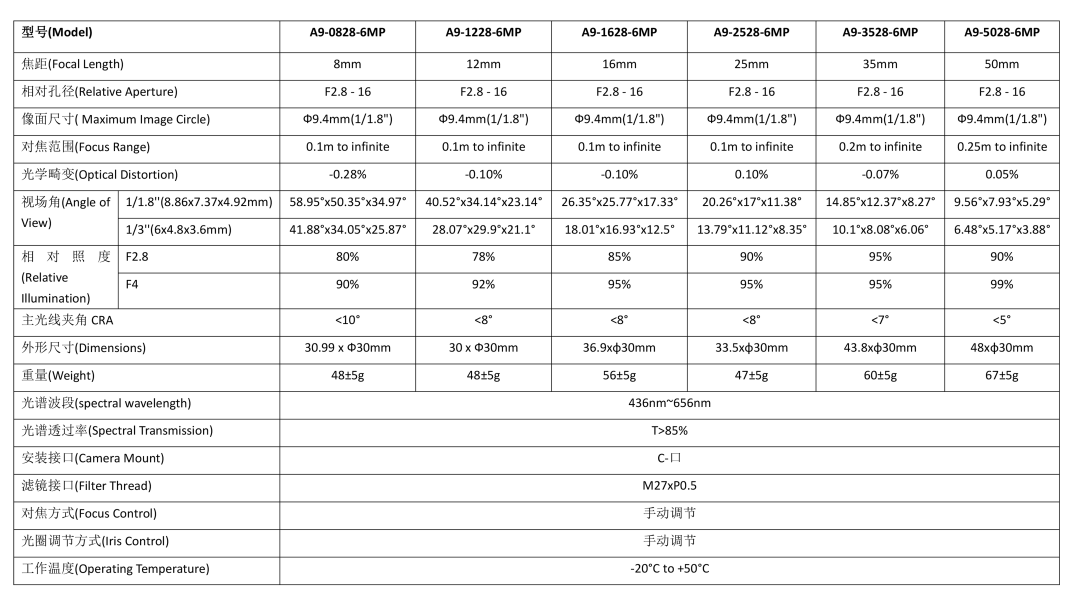

产品型号

● 全视野超高解像力

全系列镜头中心视野与边缘视野清晰度一致性好。

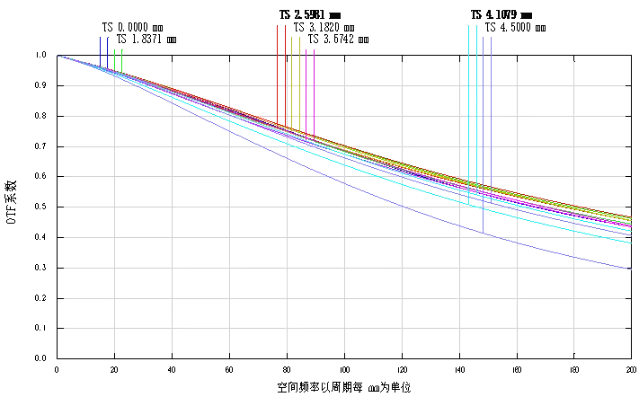

焦距25mm,光圈F=2.8,工作距离0.4m下的MTF曲线

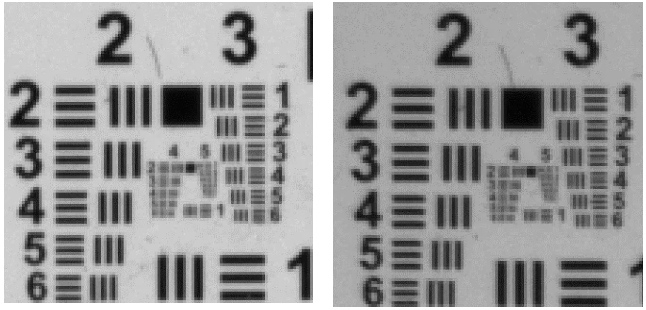

焦距25mm,光圈F=2.8,WD=0.4m实拍图,左中心,右边缘

● 超低畸变

全系列镜头专门优化光学畸变,在测量和定位等应用场景中具有更好的测量精度和定位精度。

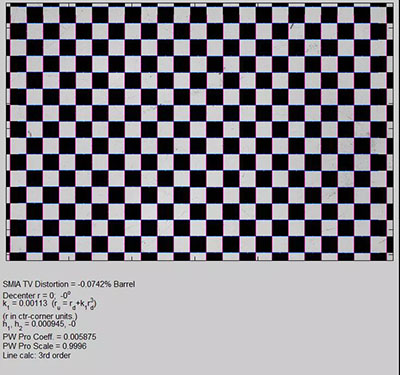

畸变实测图(f=25mm,WD=0.15m)

● 超高高低温稳定性全系列镜头具有超高的温度稳定性,在工作温度范围-20~50℃温度连续变化的环境下都可以保证成像清晰度。

● 高相对照度

全新系列镜头具有更高的相对照度,保证镜头边缘亮度与中心亮度的一致性。

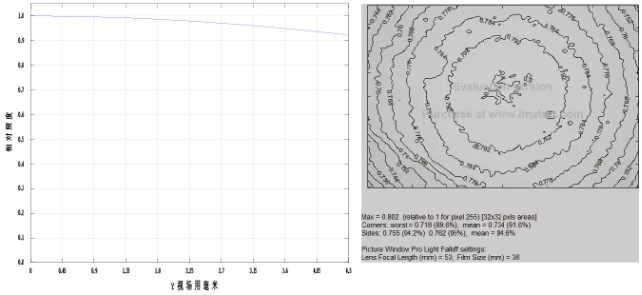

左图为镜头相对照度设计值,右图为相对照度实测值

● 优化色差设计

全系列镜头均对色差进行优化设计,波长430~700nm,垂轴色差<3um,可以对不同波长的光源都有超高的成像清晰度。如下图,在R、G、B三色光分别拍摄同圆点,合成彩色图片后,视野边缘,会出现红边或蓝边的的现象,A9-6MP系列的色差明显优于市场普通镜头色差效果。

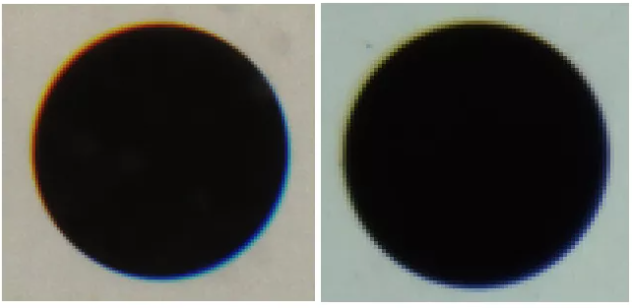

左图普通镜头,右图A9-6MP系列

应用案例

机器视觉工业镜头在诸多行业实现大规模应用,如锂电行业,消费行业,液晶行业,光伏行业,3C行业等各个行业,检测需求覆盖缺陷,识别,尺寸测量,定位广泛应用。

● 电阻表面缺陷检测

电子元器件检测,检测电阻表面异物、脏污、涂装漏底、涂装开裂的等缺陷。

● 矿泉水字符识别

食品饮料行业中,识别食品饮料包装面的字符信息。

● PCB板读码定位

3C行业中对PCB板上的二维码识别,特征点定位等应用需求。
