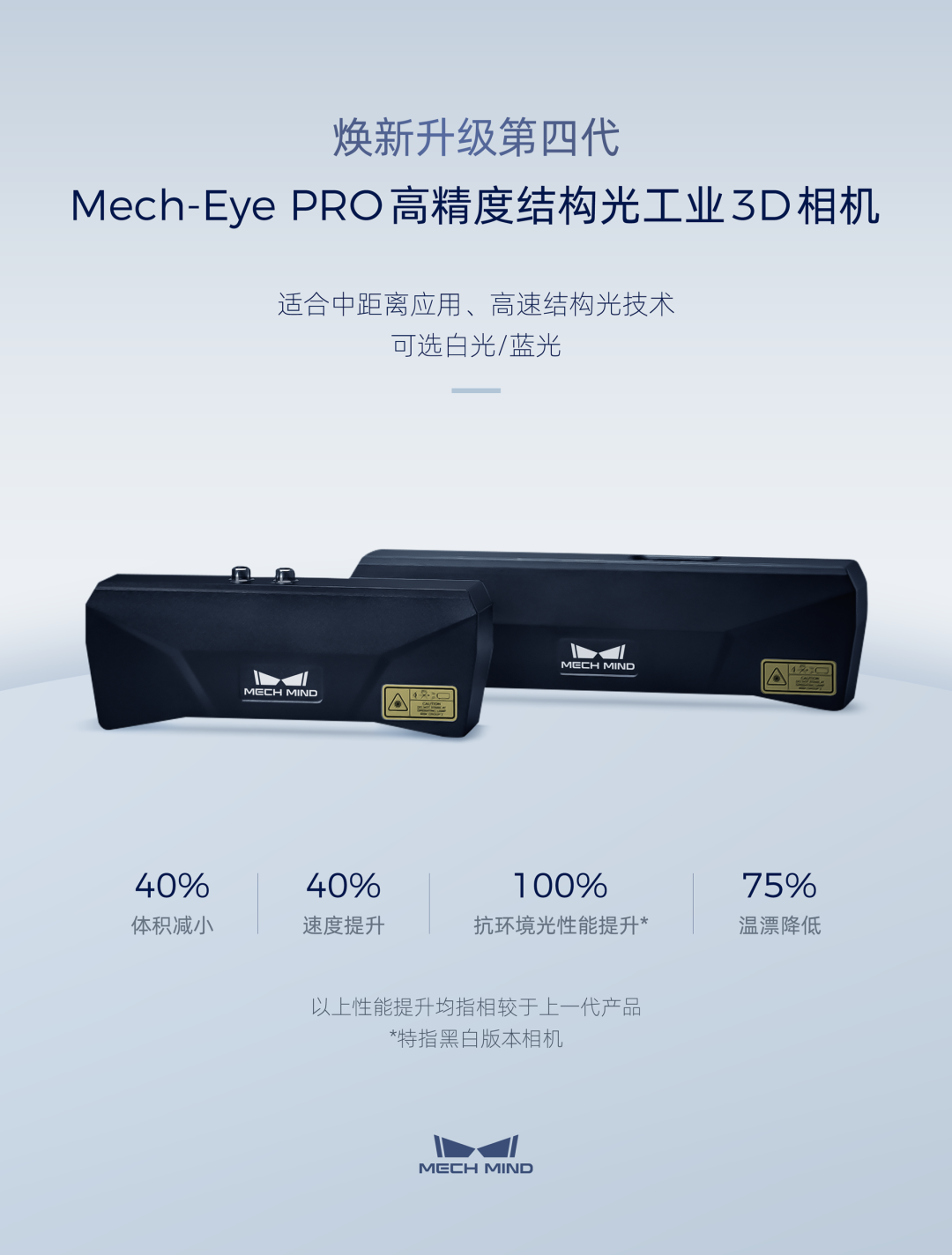

近日,梅卡曼德正式发布第四代Mech-Eye PRO(原Pro Enhanced系列)高精度结构光工业3D相机。Mech-Eye PRO是梅卡曼德针对无序抓取、定位装配、学术研究等对精度要求较高的中距离应用场景而推出的旗舰产品。相较于上一代产品,第四代Mech-Eye PRO体积减小40%、速度提升40%、抗环境光性能提升100%、温漂降低75%,可更好应对各类复杂的应用场景。

目前,Mech-Eye PRO已批量应用于制造业工件上下料、高精度定位装配、螺丝拧紧及学术研究等典型应用场景,涵盖汽车、工程机械、家电、一般工业、教育等众多领域。

产品优势

01.可高质量呈现各类物体细节,成像效果更优异

全新升级的Mech-Eye PRO对各种材质的物体(包括金属、塑料、木材等)具备优异的成像效果。经测试,Mech-Eye PRO可在较强环境光干扰下(>20000 lx)对各类典型物体产生完整、细致、精确的点云数据。Mech-Eye PRO可适应实际现场复杂多变的环境光,客户无需反复调整系统参数设置。可显著减少系统维护和遮光设施的投入。

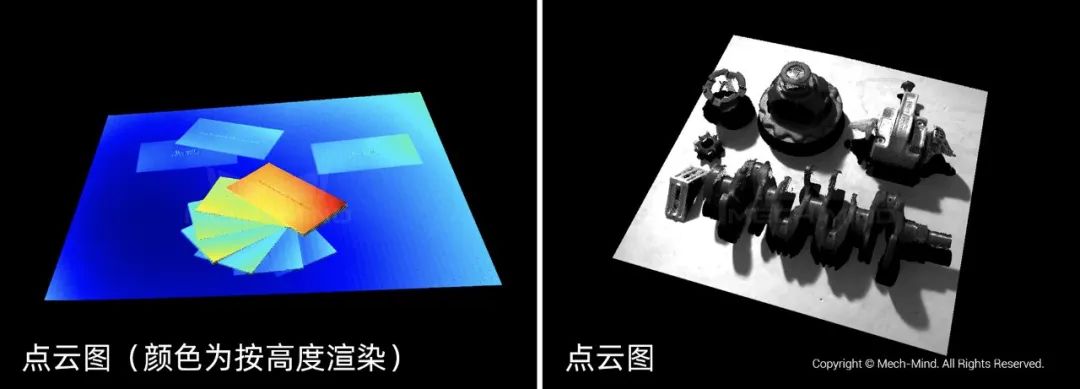

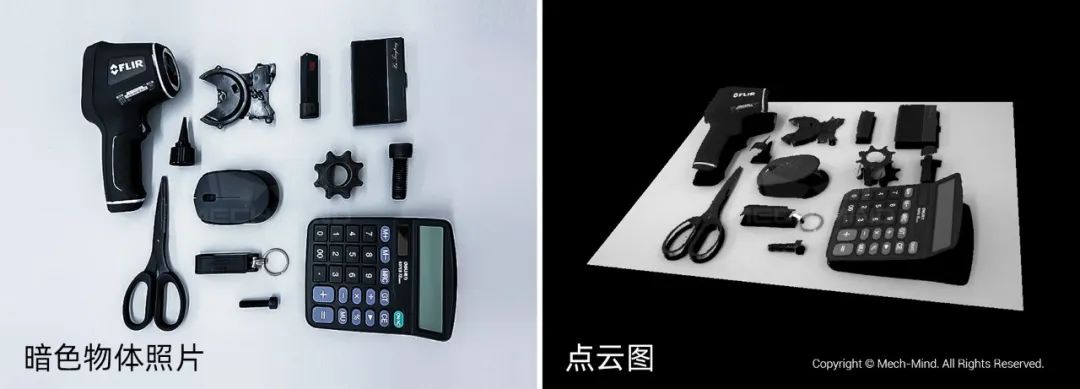

以下点云为Mech-Eye PRO黑白版本相机在较强环境光下(>20000 lx)采集

02.高精度,扫描速度快,视野可满足典型中距离场景作业需求

在制造业工件上下料、高精度定位装配等场景中,对3D相机的精度和扫描速度往往要求很高。Mech-Eye PRO采用自研光学算法及核心器件,具备高精度、扫描速度快的优势。子型号Mech-Eye PRO S测量精度达0.1 mm @ 1.0 m、Mech-Eye PRO M测量精度达0.2 mm @ 2.0 m(基于VDI/VDE 2634 Part II)。得益于全新升级的高速结构光技术,Mech-Eye PRO扫描速度进一步提升。Mech-Eye PRO从拍照到获取3D数据时间可低至0.3 s(时间与实际现场及物体材质有关),完全满足实际现场节拍要求。同时,Mech-Eye PRO对视野范围进行了优化升级,能够更好满足中距离应用需求。

03.抗反射光性能优异,对高亮反光物体成像更完整

在汽车、工程机械、家电等领域的生产环节,通常存在形状各异且表面高亮反光的金属件,对3D相机的成像带来干扰。Mech-Eye PRO具备优异的抗反射光性能,对高亮反光物体能够高质量成像,可轻松应对工业场景中表面高亮反光的典型工件。

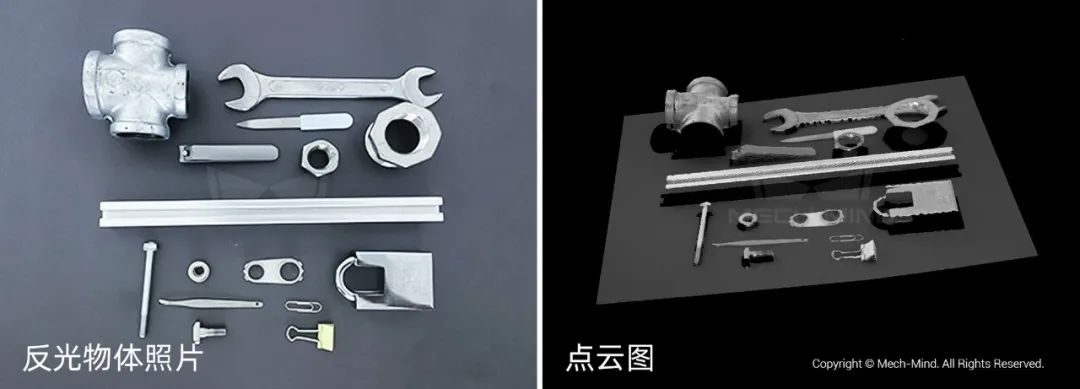

以下点云为Mech-Eye PRO黑白版本相机在较强环境光下(>20000 lx)采集

04.可选白光/蓝光,满足更多场景实际需求

Mech-Eye PRO可选白光/蓝光。彩色版本能够对色彩鲜艳的物体输出颜色准确的高质量点云,可满足实际现场复杂多样的客户需求。

以下点云为Mech-Eye PRO彩色版本相机在室内典型稳定光源条件下采集

05.采用先进的光学设计,温漂降低75%

Mech-Eye PRO在光学设计上进行了优化升级,大幅提升镜头温度稳定性。第四代Mech-Eye PRO相比上一代产品温漂降低75%,有效减少热机、补偿方面的投入。在保证输出高精度结果的同时,运行更具稳定性。

06.体积更紧凑,接口更完善,可迅速部署各类应用

Mech-Eye PRO相比上一代产品体积减小40%,更为紧凑。支持多种安装方式,灵活应对各类真实应用的复杂安装环境。Mech-Eye PRO提供多语言、多平台的SDK选择,兼容GenICam,支持Halcon等机器视觉软件,接口更完善,更开放易用。搭配全新升级的Mech-Vision图形化机器视觉软件、Mech-Viz机器人智能编程环境,用户可轻松、快速部署各类典型应用。

07.工业级设计,更好应对实际现场挑战

此外,Mech-Eye PRO外壳依旧采用航空铝合金材质,全封闭设计。IP65防护等级,已通过CE、FCC、VCCI及RoHS等多项国际认证,可应对粉尘、震动、潮湿、电磁干扰、高温等恶劣环境。

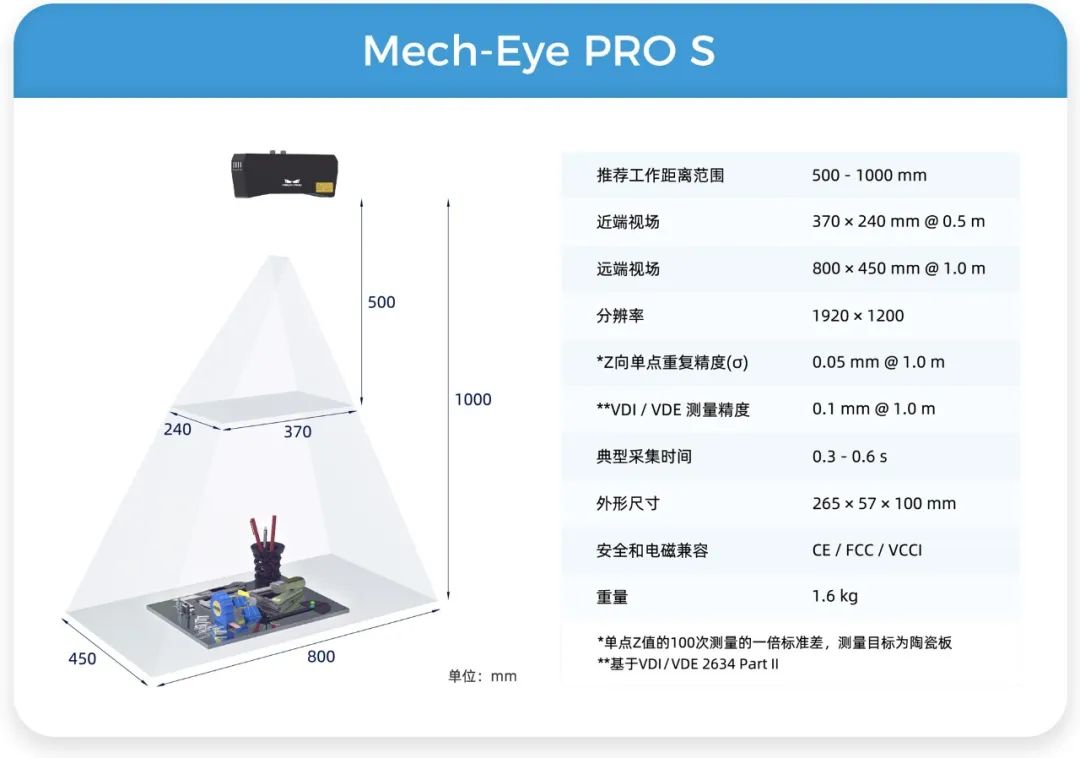

产品参数

应用实例

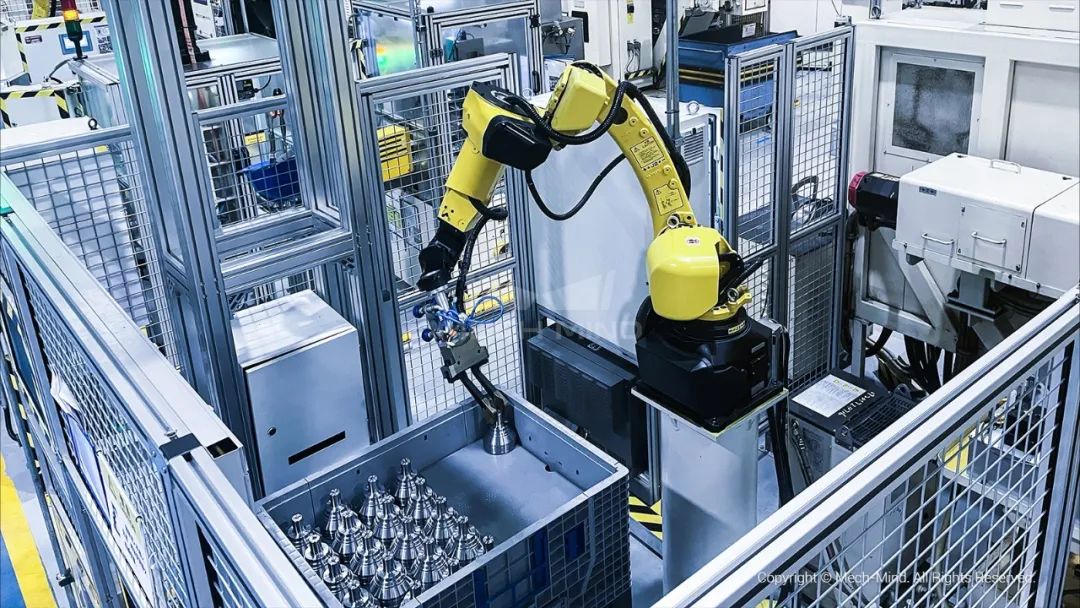

某大型汽车零配件厂——视觉引导外星轮抓取上料

项目背景:

该客户通常采用人工方式对外星轮进行抓取上料,整体效率较低,客户计划对产线进行自动化改造以提升生产效率。外星轮在料框中层层堆叠摆放。精加工处理后,其表面高亮反光并且有防锈油,对于视觉系统识别易造成干扰。

项目优势:

Mech-Eye PRO M工业级3D相机,高精度,可对表面高亮反光且带有各种污渍的外星轮高质量成像;其视野和景深也可完全满足尺寸较大、料框较深情况下的工件抓取要求;

Mech-Vision内置3D视觉、深度学习等先进算法,可准确识别紧密堆叠的高亮反光的外星轮,并生成合适的抓取点;

Mech-Viz内置智能碰撞检测与智能抓取算法,可选取合适的抓取角度,避免与周边工件碰撞、料框碰撞、夹取掉件等典型问题,提升稳定性和安全性。

Mech-Eye PRO从成像质量、扫描速度、运行稳定性、抗环境光等多方面进行了优化升级,价格也极具竞争力。使得Mech-Eye PRO能够更好应用在汽车、工程机械、家电、一般工业、教育等领域的中距离应用场景,切实满足更多行业客户生产需求。

在不断升级Mech-Eye工业级3D相机的同时,梅卡曼德也将持续完善软件功能、提升软件易用性。近期,Mech-Vision图形化机器视觉软件及Mech-Viz机器人智能编程环境在软件功能丰富性、易用性及UI(用户界面)等方面全面升级,合作伙伴可更便捷、更快速地为终端客户交付各类复杂机器人应用。日后,梅卡曼德将持续创新和丰富产品,拓展不同产品类型,满足市场多样化需求。
