Melexis 推出 MLX90517,进一步扩展满足车规要求的高速电感式位置解码器产品线,该系列产品应用于电机应用,包括电子助力转向、牵引电机、制动助力器。MLX90517 通过提供原始信号以实现 ECU 中的片外补偿,是 MLX90510 的有益补充。

MLX90517 进一步扩展了电感式位置解码器产品组合。通过外部补偿算法,在不需要任何芯片编程的情况下,MLX90517 确保在高达 660,000e-rpm 时的精度优于 0.36°。

MLX90517 与一组基于 PCB 的线圈配合工作。可以轻松地根据电机的极对数对设置进行调整。同时支持轴上(轴端)和轴外(轴侧或轴通)感应模式,使工程师可以选择多种线圈部署形式,在苛刻的机械约束条件下实现可靠、精确的传感功能。基于三相的线圈设计通过谐波滤波增强了线性处理能力,而双线圈系统是无法实现该功能的。

MLX90510 和 MLX90517 使工程师可以灵活选择片上补偿和片外补偿。

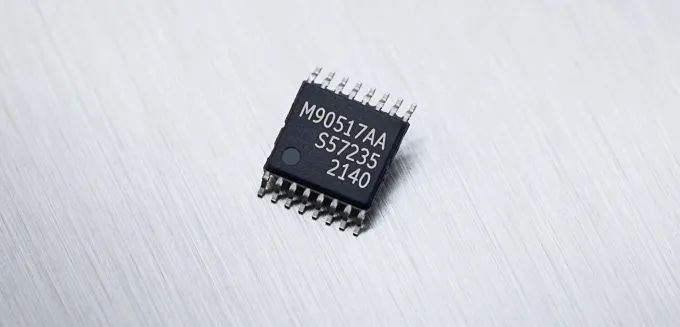

MLX90517 是依据 ISO 26262 标准开发的 ASIL C 级SEooC(独立安全单元),支持 ASIL D 系统集成。通过内置的过电压和反极性保护(电源为±24V,输出为±18V),能够承受极其复杂的电气环境。该器件通过 AEC-Q100 认证,工作温度范围可达 -40℃ 至 +160℃。该器件采用 TSSOP-16 封装。
