Image Auto Focus模块与将镜头移动到最佳焦点位置的驱动装置（Actuator）一起使用，一般在需要快速自动聚焦特定物体（被拍摄的物体）的环境下使用。

根据AF模块的聚焦方式，可以将其分为激光AF模块和图像处理AF模块。

AF模块的应用

AF模块可广泛应用于AOI设备、半导体、LCD、OLED、平板显示、精密金属掩模板（FMM，Fine Metal Mask）等应用机器视觉技术的生产环节中。

Image Auto Focus (IAF)模块

Aval Global的韩国伙伴Mecsys销售图像处理AF模块，用户可以根据具体使用环境，选择Camera Link（型号Msys-CLB）或Full（型号Msys-CLF）配置。此外，该模块中还搭载了高性能DSP，能够高速聚焦并展现高清图像。

（1）产品以及系统结构

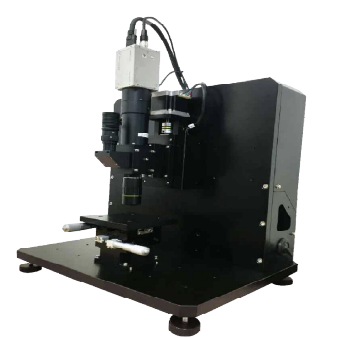

 IAF–正面                                                  IAF–侧面

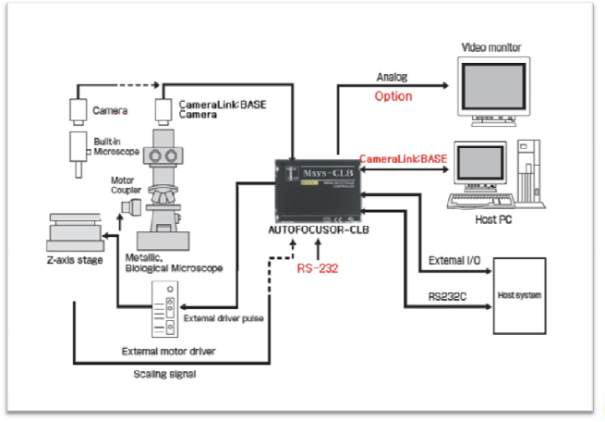

系统结构

（2）Msys-CLB特点及配置

主要特点：

•支持视频相机

•从低倍率到高倍率都适用

•卓越的稳定性和反复准确度

•搭载高速DSP、FPGA、MCU（微控制器）

•支持RS-232C通信、外部远程通信等

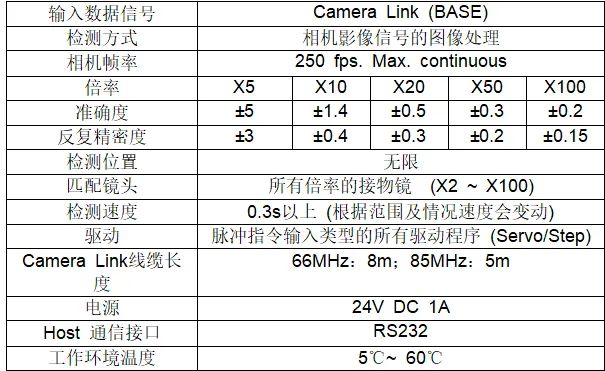

表1：Msys-CLB性能参数表

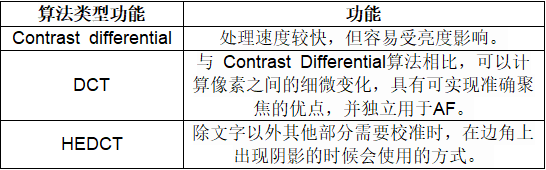

支持多种算法

Msys-CLB支持以下多种算法方式，可在软件上根据用户使用环境进行设置。

Double search方式

Msys-CLB产品与其他产品不同，通过Double Search功能，可以快速寻找到准确的聚焦点。设置 Double search 功能时，可以获得精准聚焦的图像。

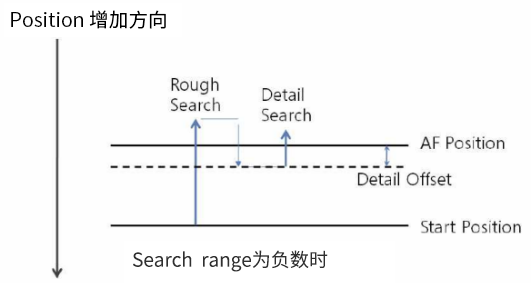

Double Search方式按照以下Process进行：

另外，通过以下聚焦设置功能，可以实现用户定制聚焦。

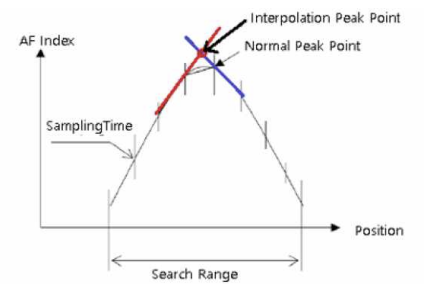

• Rough End Peak：发生多次Peak时，设定最小值（将识别为Peak）。

• One Way Peak No.：发生多次Peak时，设定为用户需要的一个Peak的方式。
