第二期重点介绍CoaXPress（2010年发布）机器视觉接口，旨在实现长电缆上的高速数据传输。CXP标准最早于2008年公布，第一个版本CXP 1.0于2011年初发布，随后的CXP 1.1标准于2011年末发表，并于2013年更新，增加了一些改进和附加功能。最新的标准CXP 2.0于2019年发布，包括更高速率和新功能。

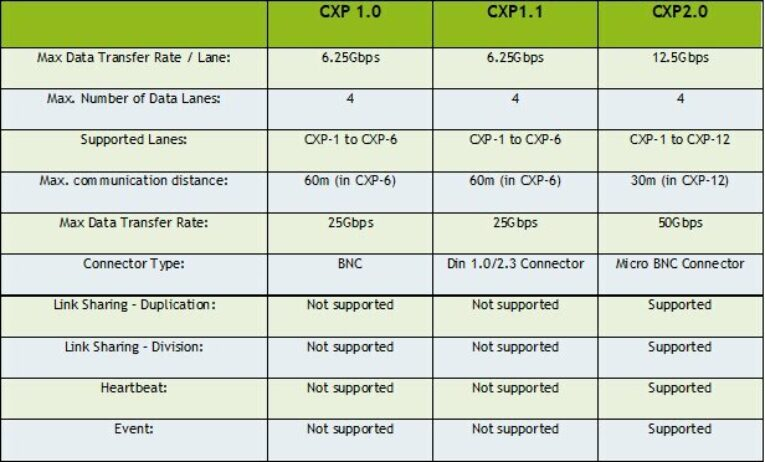

关于针对工业机器视觉的不同CXP标准的概述

除上面的表格之外，随着时间的推移，在机械、电气和协议级别上进行了许多改进，使得该标 准的实施过程更容易、更可靠。

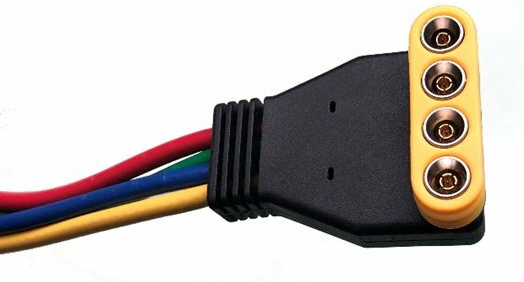

4通道DIN CXP电缆

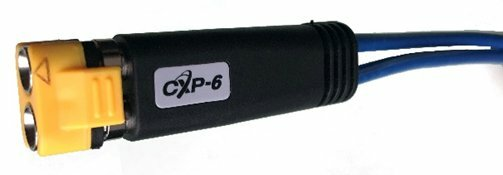

2通道DIN CXP电缆

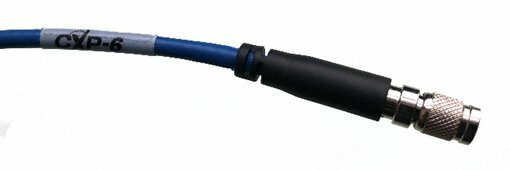

单通道DIN CXP电缆

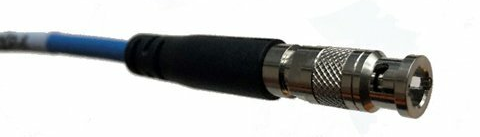

单通道CXP电缆–HD BNC

CXP接口的特长：

●  高吞吐量：最新标准下，CXP提供最大的原始数据吞吐量，4xCXP-12连接可提供高达50 Gbps的带宽。

●  多台高速相机支持：适合含多台高速/高分辨率相机的应用场合，最多可连接四台相机，每台提供12.5 Gbps的专用带宽。

●  多重处理简化：CXP 2.0标准引入了多目标功能，可轻松将数据分配或复制到多个Frame Grabber。

●  长电缆支持：可支持200米至30米范围内的同轴电缆长度，静电噪声低。

●  单根电缆供电和触发：支持PoCXP功能，每个通道提供24V和13W的电源，延迟和抖动极低。

●  广泛监管批准：适用于医疗、生命科学和国防领域，支持GenICam标准。

●  成本效益：CXP电缆价格相对较低，为50至90美元，比Camera Link电缆的一半还便宜。

课题：

●  需要适当的插件卡或Frame Grabber，无法通过标准以太网基础设施传输数据。

●  在支持高帧率的高分辨率相机中，功耗可能超过单个通道所支持的13W，需要更复杂的PoCXP设计。

●  总成本通常高于GigE和USB系统，但如果需要CXP性能，则无需考虑成本问题。

典型应用：

●  国防与医疗：易于集成、长电缆、高速数据传输以及复杂数据处理功能在态势感知、目标定位系统、手术实时观察等方面应用广泛。

●  工业机器视觉：低抖动和低延迟、高速实时触发、坚固灵活的电缆使得CXP在成卷产品检验、半导体和PCB检验等方面表现突出。
