背景知识

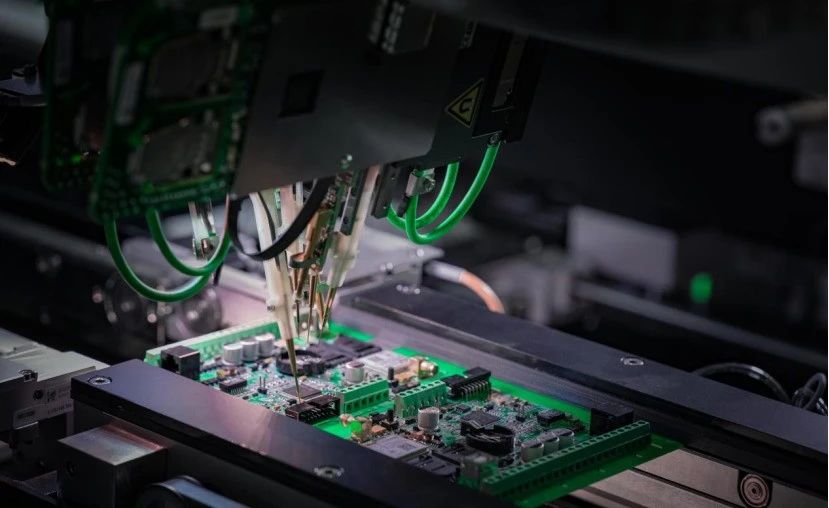

在现代电子制造业中，印刷电路板（PCB）是所有电子设备的核心组件，而PIN针的精度与质量则直接影响着电路板的功能和可靠性。随着电子产品日益微型化与复杂化，对PCB板上的PIN针检测提出了更高要求。

传统2D检测技术往往难以满足这一需求，而3D检测技术的出现，为确保电脑PCB板PIN针质量提供了精准无遗的解决方案。

相机选型

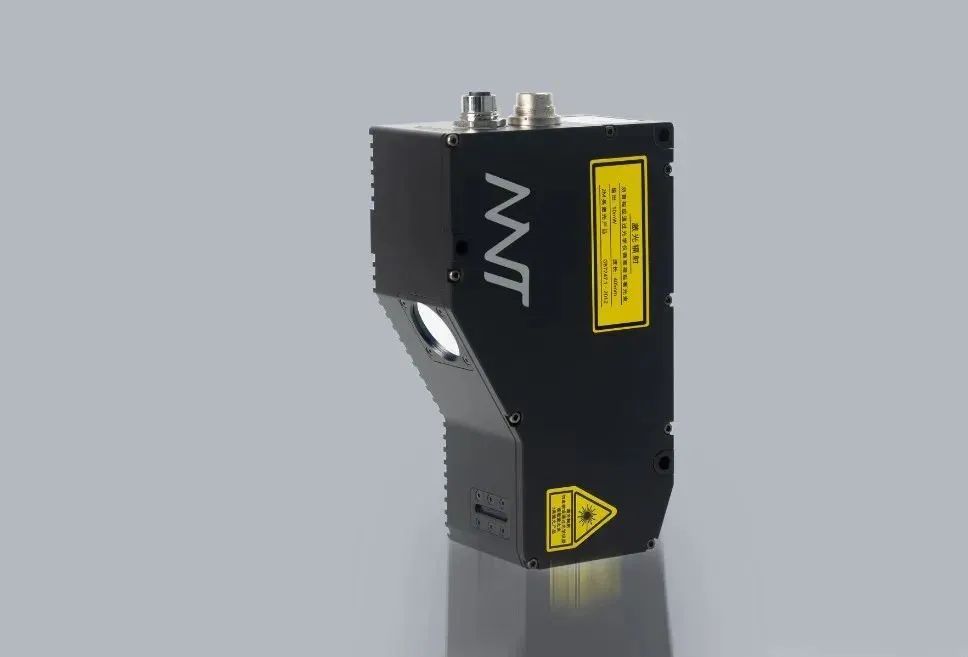

今天为大家介绍的是翌视科技LVM2330线激光3D相机在3C行业检测中的应用案例！

翌视科技的LVM2330线激光3D相机专为满足工厂恶劣生产环境设计，满足各种高速和大批量检测应用需求；能提供1000Hz全画幅采集速率，物理轮廓1920点，深度图均匀间距采样最高4096点；LVM2330以精确至0.6μm的Z方向重复精度，近端视野范围（FOV）为55.4mm，远端视野范围（FOV）为90.5mm,提供最佳目标可见，适合快速移动物体检测的场景。

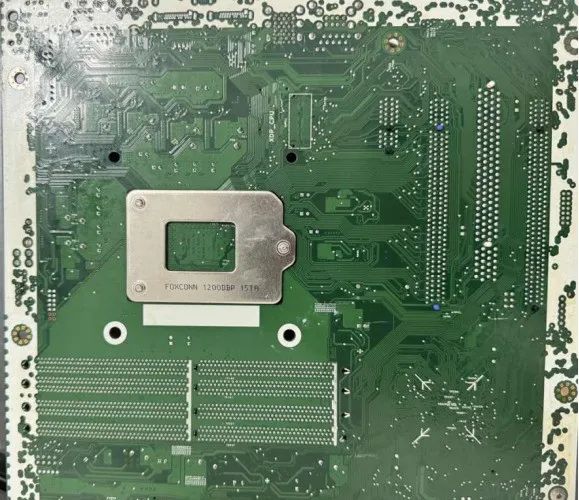

PCB板PIN针高度检测

需求分析

• 材质：PCB板

• 颜色：银色

• 大小：500mm*500mm

检测环境及安装方式

• 环境描述：相机固定后，产品沿着中心直线运动进行扫描测量

• 采集触发方式：编码器触发

• 通信：TCP/IP

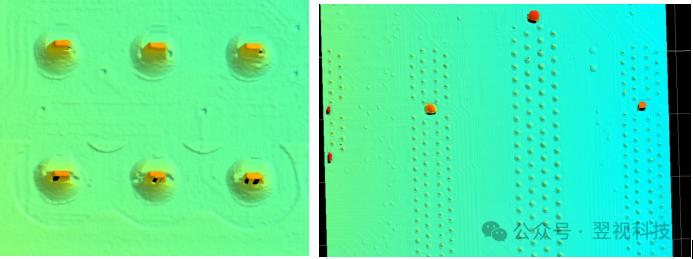

采图效果

检测结论

• 翌视科技的LVM2330线激光3D相机能准确捕捉高速传送带上移动Pin针的几何形状，可适应不同部分的不同高度，并实现有效检测

• 检测价值：以微米级的精度测量PIN针的各项参数，确保检测结果的准确性；提高生产效率，自动识别和分类PIN针缺陷，减少人工判断的主观性和误差。
