轮胎三角胶条是胎圈部分的主要填充物，在轮胎中起到支撑胎壁与过渡的作用，可改善行车稳定性、转向性及舒适性。

三角胶作为钢丝圈上面的填充材料，对减缓胎圈冲击，防止成型时空气进入至关重要，一旦三角胶尺寸发生微小的变化，三角胶与钢丝圈无法进行较好的密封贴合，就会严重影响整个成品轮胎的质量和寿命，并降低汽车驾驶过程中的舒适度。

解决方案

方案组成：Omni系列检测设备+配套软件

选择专门针对此类吸光性强、形状不规则、厚度尺寸递变的检测对象开发的Omni系列产品，突破传统2D视觉检测限制，不受光照环境以及物体材质的影响，可以轻松对三角胶实现高效率、高精度的持续监测。

【检测内容】

轮廓测量：产品外轮廓尺寸

三角胶检测实拍图

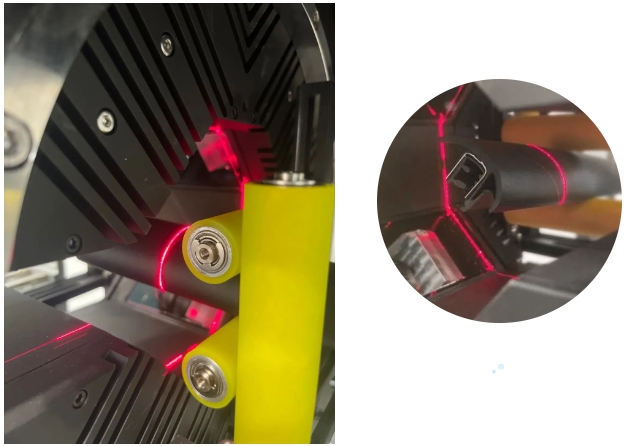

图 | 检测细节图

01.Omni系列检测设备

Omni系列是光图智能专门针对截面异形的长条形挤出产品开发的全方位非接触式在线测量系统。基于激光三角测距原理，使用多台传感器配合线激光组成光学测量模块，可对被测物体进行实时的、多角度的精确测量，并通过专研算法将各传感器拍摄的截面轮廓拼合为完整的轮廓，实现对测量对象表面轮廓的在线精确测量及细微缺陷检测。

3D线激光技术+多相机协同工作

解决轮廓不规则产品测量难题

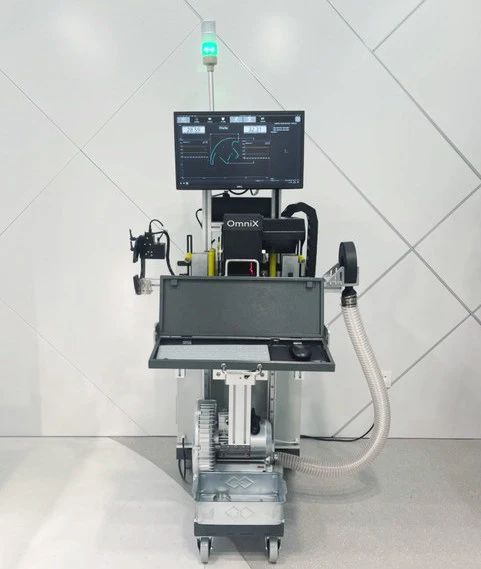

图 | Omni设备图

02.OMNI配套软件

基于Oi-Smart Vision通用平台研发的OMNI配套软件，图形化界面，轻松进行一键式开始或终止检测。所有扫描图像、测量/检测结果、报错信息实时、清晰显示。

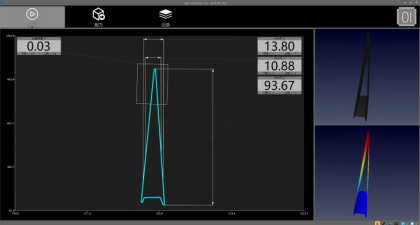

图 | 软件界面

方案优势

01.针对性

设备专门针对轮廓异形的物体设计，已预先将多相机集成为整体测量模块，编写好轮廓拼合算法，用户无需技术背景，只需简单部署，即可实时获取产品轮廓。

02.时效性

100%配合生产节拍进行在线测量，实时监控轮廓数据，获知缺陷报警信息。

03.精确性

采用自研高速相机，最小采样间隔0.125mm，细微瑕疵也能清晰分辨。

04.灵活性

已经开发同系列多种型号产品，用户可以根据产品规格和测量需求灵活进行产品选择，甚至可以使用一台机器同时实现轮廓测量和瑕疵检测。

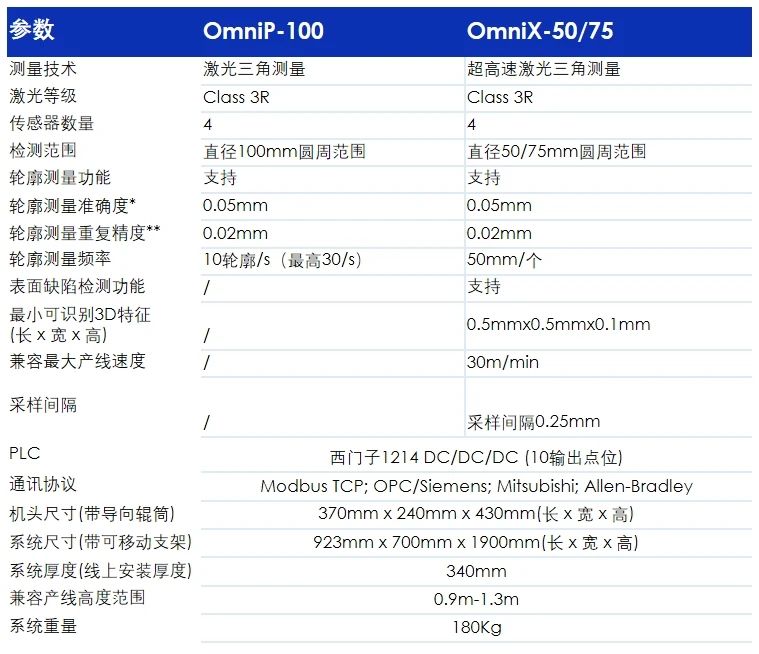

技术参数
