检测背景：

产品说明书是连接制造商与用户的重要桥梁，确保用户能够有效、安全地利用产品，同时也是企业履行社会责任、提升品牌形象的途径之一。产品说明书在放入产品之前往往会经过机器视觉检测，准确识别印刷错误、页面缺失、文字模糊等问题，降低人为疏忽造成的错误率。确保每一份产品说明书都符合既定的质量标准和格式要求，保持品牌形象的一致性。

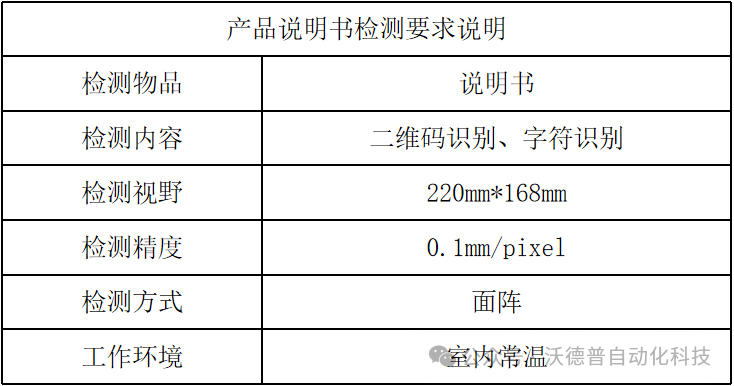

检测需求：

检测对象：产品说明书

缺陷类型：二维码识别、字符识别

检测视野：220mm*168mm

检测精度：0.1mm/pixel

检测方案：

相机：500W面阵相机

镜头：16mm镜头

光源：条形光源 HDL3系列

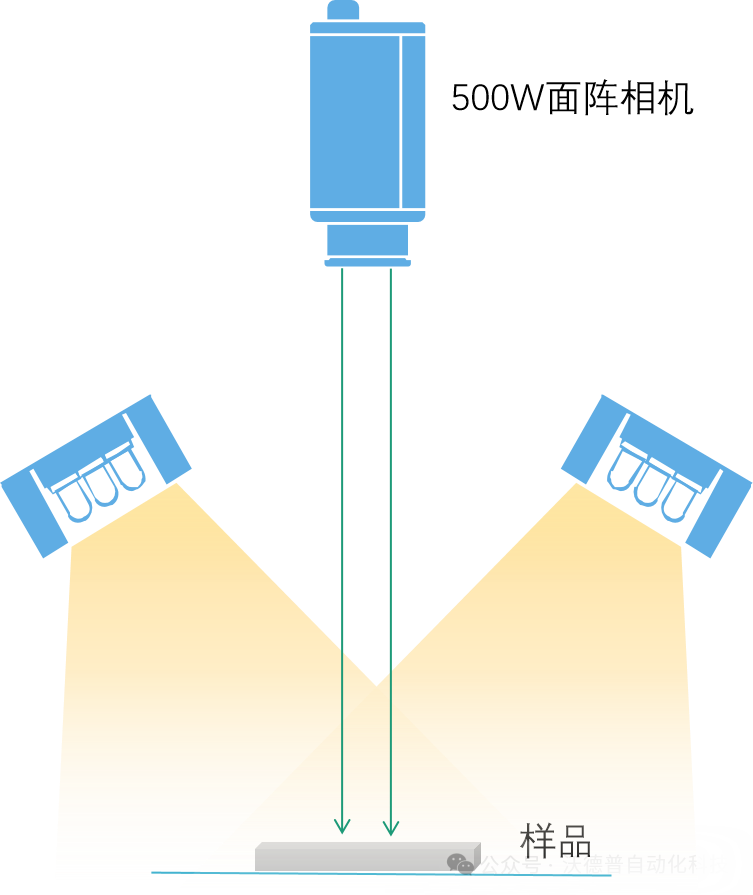

成像示意图：

方案说明：

由于样品尺寸较大，且客户要求的精度不高，我们可以选择500W的面阵相机加16mm的镜头做大视野。因客户的机构限制，光源只能从侧边进行照明成像，且需要大幅面均匀照明。故我们可以选择两根条光并安装上漫射板，分别在两侧倾斜进行照明，实现大幅面均匀照明的效果。

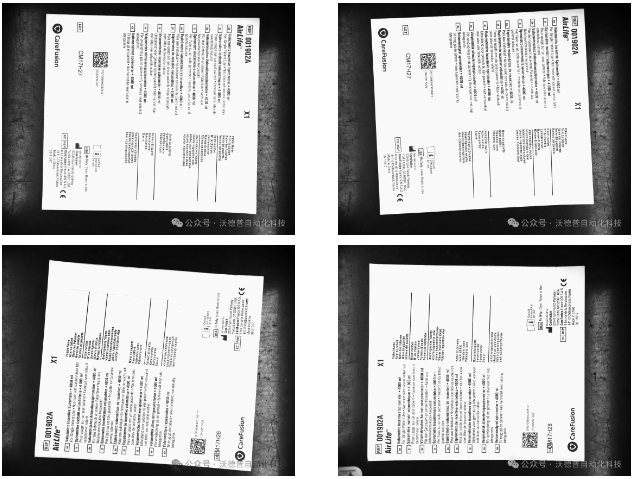

成像效果图：

项目拓展：沃德普对于大幅面方案检测有着非常多的案例，也有许多适配的光源如，条形光源、开孔背光源及线形光源、线扫同轴光源等，其尺寸大小均可定制，可适配检测需求。

产品介绍：

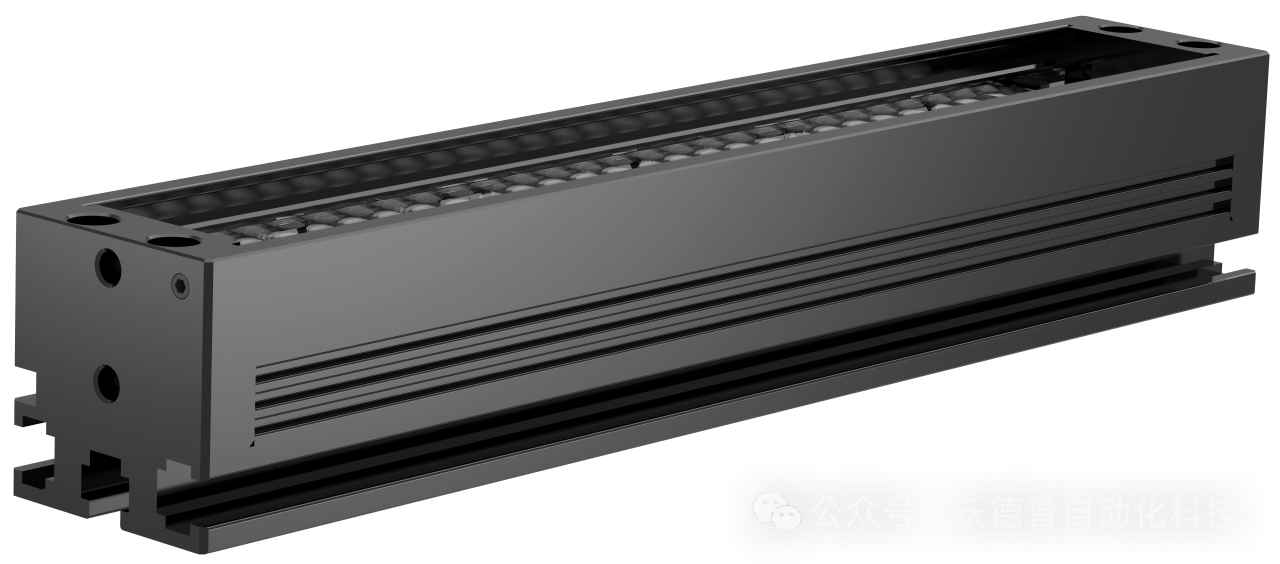

条形光源 HDL3系列

贴片式LED及特殊光学透镜。光效利用率高。节省安装空间，可定制光源长度、漫射板等需求。

应用领域：

  • 金属表面缺陷检测

  • 印刷品字符识别

  • PCB元件有无检测

  • 大幅面物品定位、识别检测
