背景知识

在当今高度发达的工业领域，对精密工件的质量要求达到了前所未有的高度。而3D工业相机的出现，为精密工件检测带来了革命性的突破。

精密工件通常具有复杂的几何形状和极高的尺寸精度要求。传统的检测方法往往存在局限性，难以全面、准确地评估工件的质量。3D工业相机则凭借其先进的技术，在多个方面展现出卓越的应用价值。

检测项目

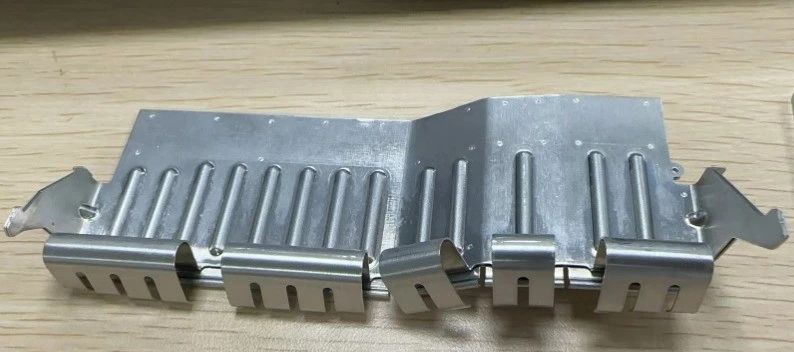

工件信息

大小：长125mm*宽45mm*高29mm

材质：五金件

颜色：银色

检测要求

平面度与轮廓度检测，精度要求0.02mm

检测环境及安装方式

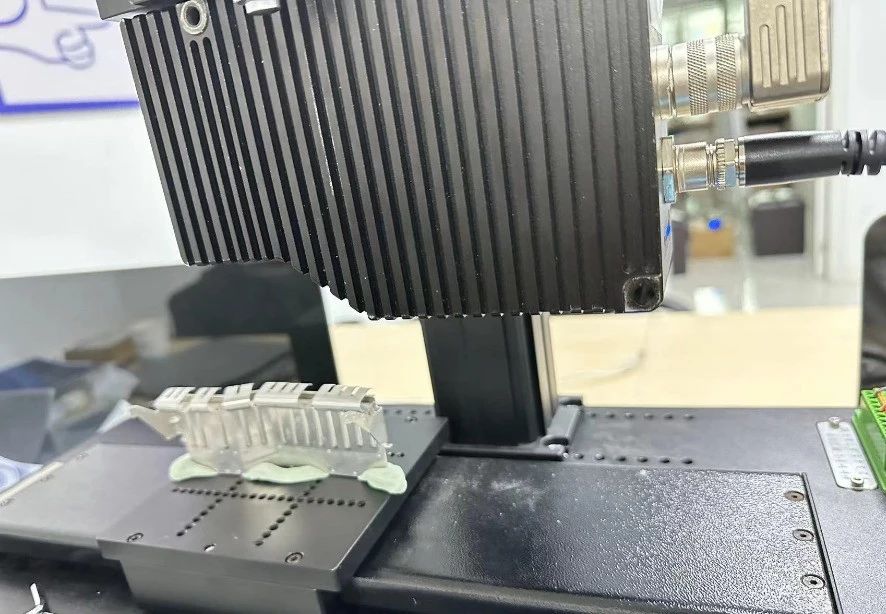

环境描述：相机固定后，产品沿着中心直线运动进行扫描测量

采集触发方式：编码器触发

通信：TCP/IP

正反面相机选型

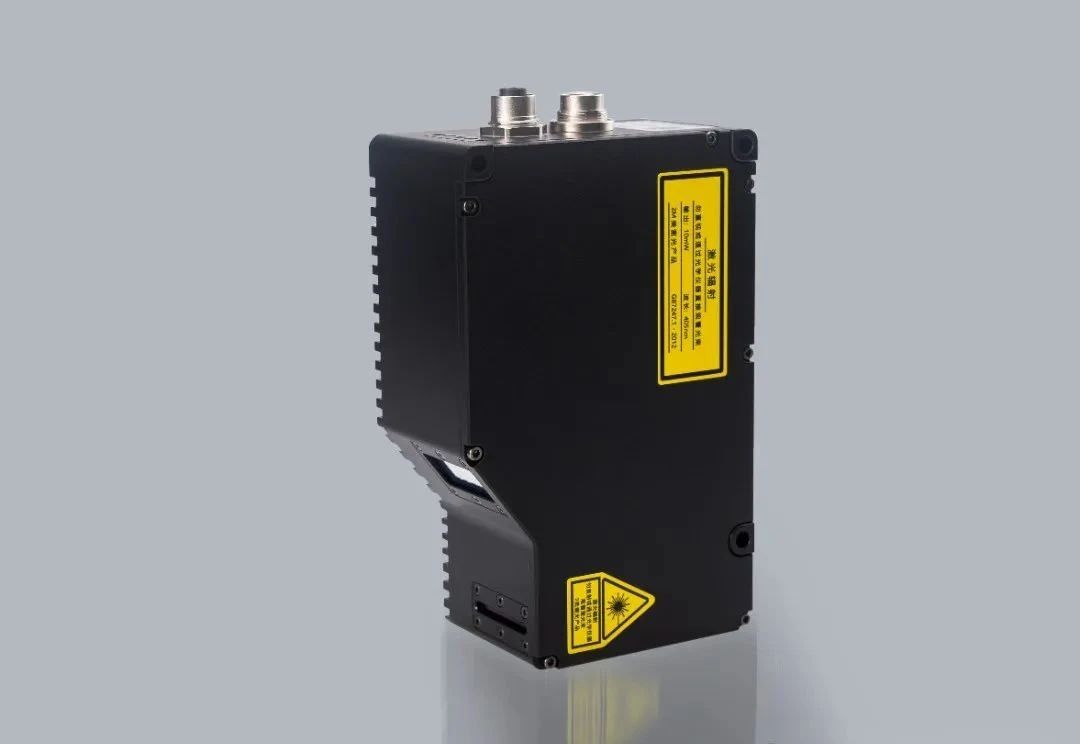

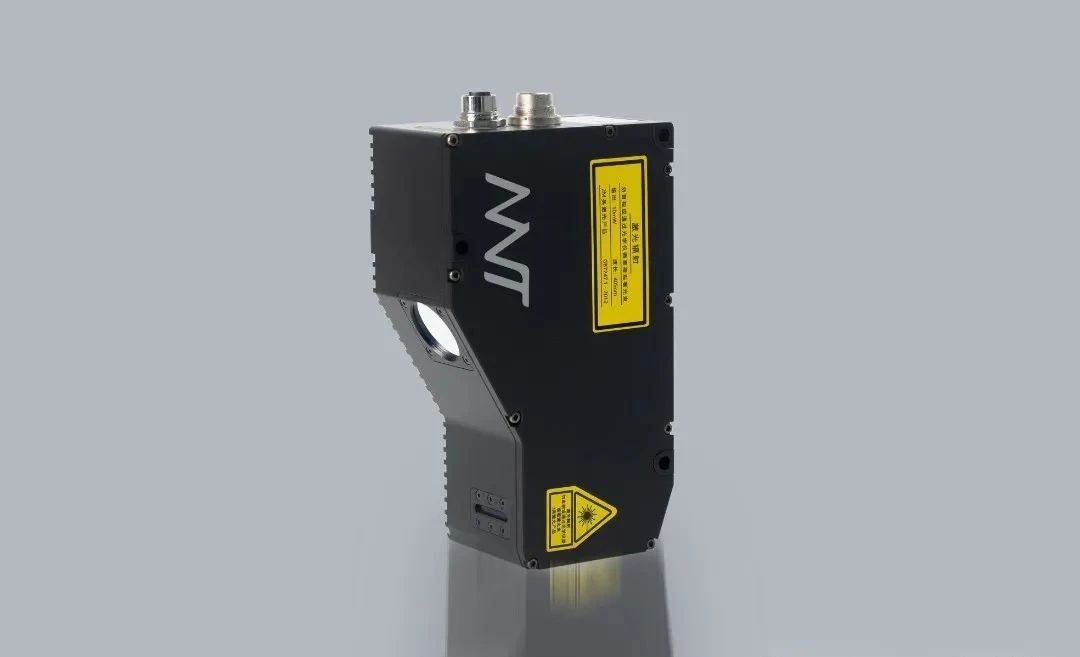

翌视科技的LVM2530线激光3D相机是一款超高速3D智能传感器；能提供2500Hz全画幅采集速率，物理轮廓1920点，深度图均匀间距采样最高4096点；LVM2530以精确至0.6μm的Z方向重复精度，近端视野范围（FOV）为55.4mm，远端视野范围（FOV）为90.5mm提供最佳目标可见，是高速在线检测系统的理想选择。

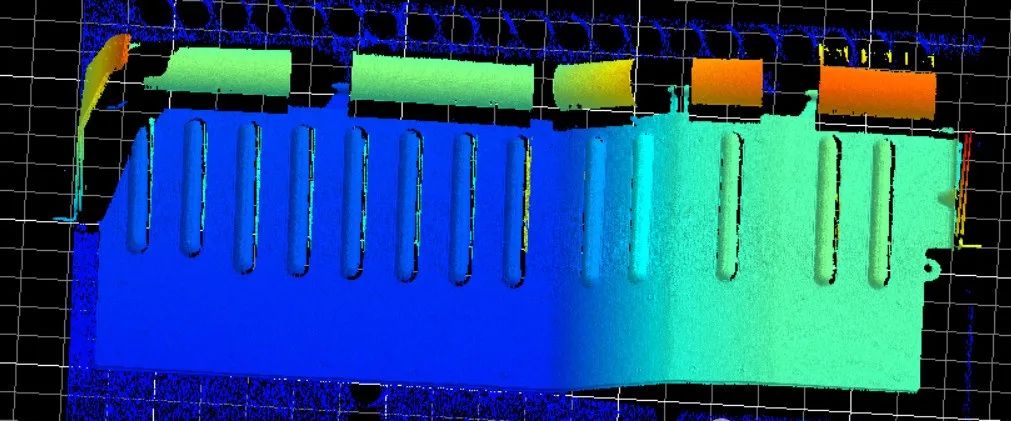

正面采图效果

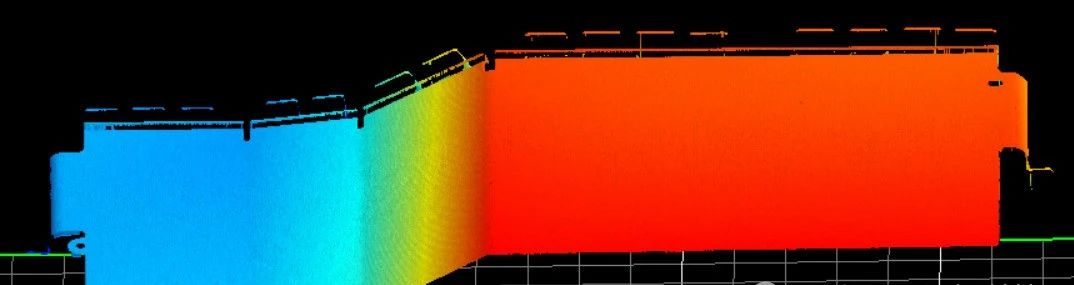

反面采图效果

侧面相机选型

翌视科技的LVM2520线激光3D相机是一款超高速3D智能传感器；能提供2500Hz全画幅采集速率，物理轮廓1920点，深度图均匀间距采样最高4096点；LVM2520以精确至0.4μm的Z方向重复精度，近端视野范围（FOV）为28.1mm，远端视野范围（FOV）为38.6mm提供最佳目标可见，是高速在线检测系统的理想选择。

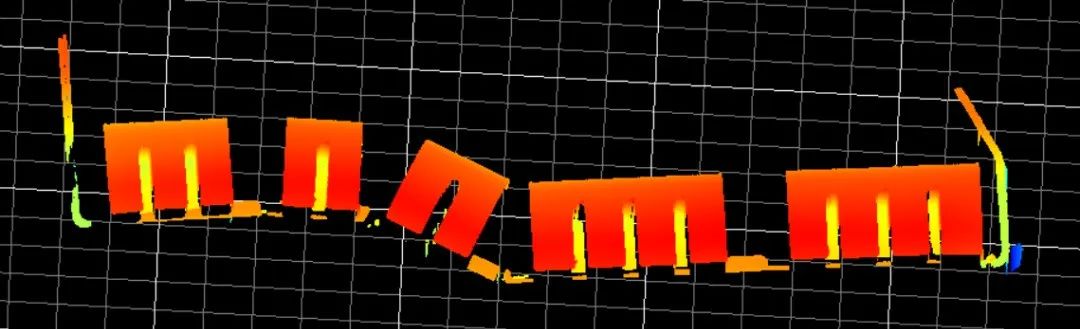

侧面采图效果

检测结论

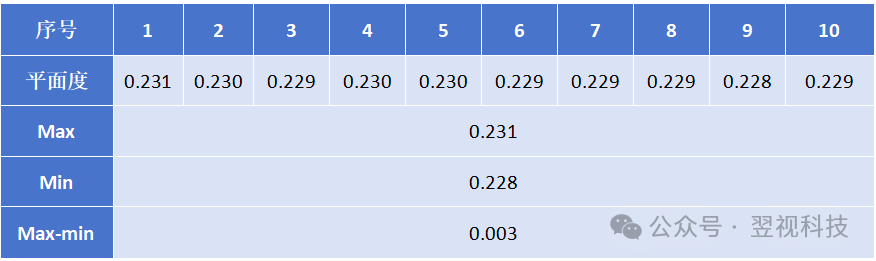

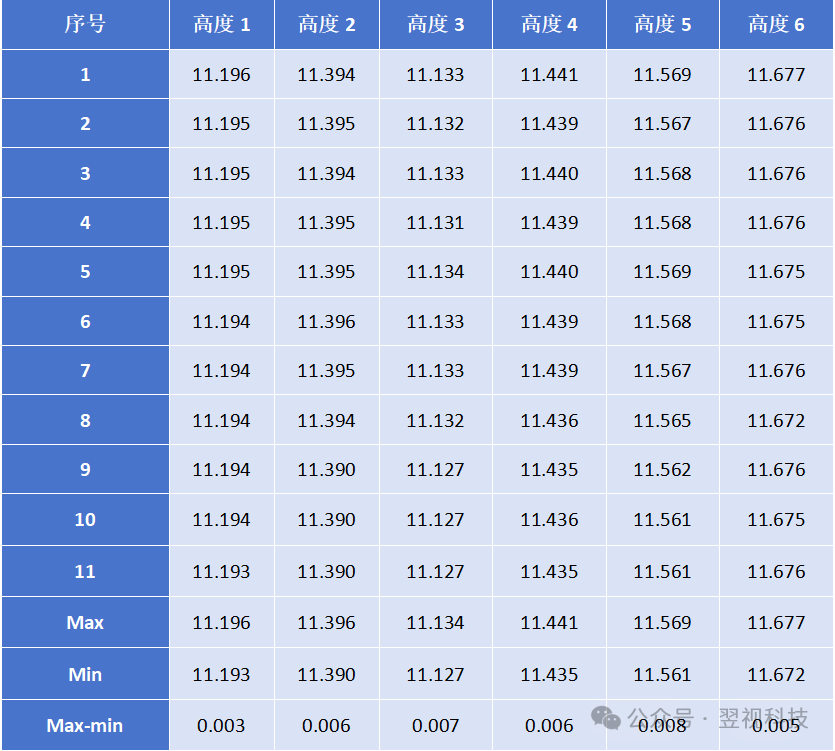

客户要求：正反面扫描选用2530相机，重复精度在8um，侧面扫描选用2520相机，重复精度在3um，满足客户要求满足客户要求

检测价值：能够显著提高产品质量、降低生产成本
