在之前的课堂中，我们已经对工业相机的基本知识进行了梳理，从大类解析到具体类型的相机分享。然而，工业相机的接口选择也是一个非常重要的知识点，因为它直接影响了相机的传输方式、速度和距离等关键参数。通过了解不同类型的接口，可以更好地选择适合自己的工业相机接口，确保相机的传输方式、速度和距离等等能够满足实际应用需求。

接口的作用

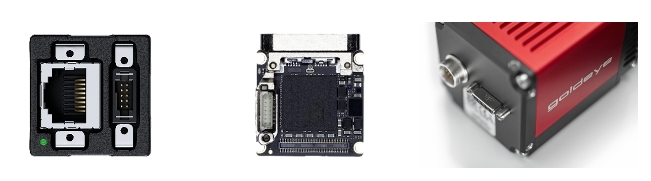

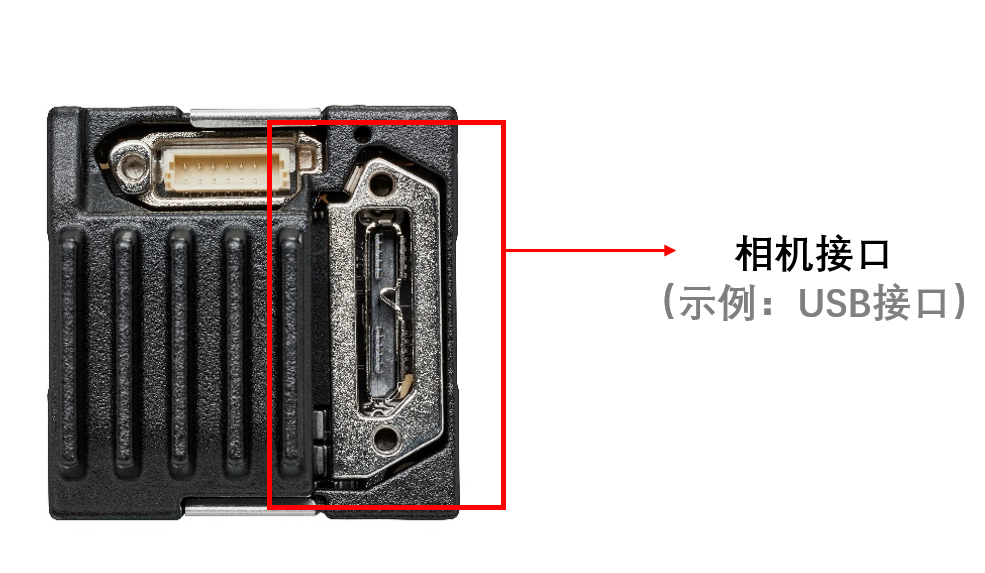

对于工业相机来说，接口（Interface）是指工业相机与其他设备或系统之间的连接点或交互点，用于实现图像数据传输、控制或通信。

接口的作用对于工业相机来说是非常重要的，它们使得工业相机可以实现图像数据传输、控制或通信，从而实现各种应用场景的需求，例如机器视觉、质量控制、医疗设备等。

工业相机的类型

工业相机的数据接口可以分为数字接口和模拟接口。数字接口相机传输的是数字信号，模拟接口相机传输的是模拟信号。由于数字信号比模拟信号有很多优点，比如抗干扰能力强、方便后续处理等。因此，现在的工业相机基本上都采用数字接口。而中低端的监控设备基于成本和性价比的原因，基本上采用模拟接口。工业相机常见的数字接口有：USB，GigE，MIPI，Camera Link，CoaXPress等。

为什么需要这么多接口？

这篇文章将主要讨论数字接口。市面上可用于工业相机的数字接口类型大约近60种或更多。为什么需要这么多类型的工业相机呢？

工业相机有这么多的接口是因为不同的应用场景和需求所驱动的。不同的接口具有不同的特点和优势，例如传输速度、距离、延迟、软件/硬件的兼容性等。制造商和开发者需要选择合适的接口来满足特定的应用需求。

工业相机有这么多的接口是因为不同的应用场景和需求所驱动的。不同的接口具有不同的特点和优势，例如传输速度、距离、延迟、软件/硬件的兼容性等。制造商和开发者需要选择合适的接口来满足特定的应用需求。

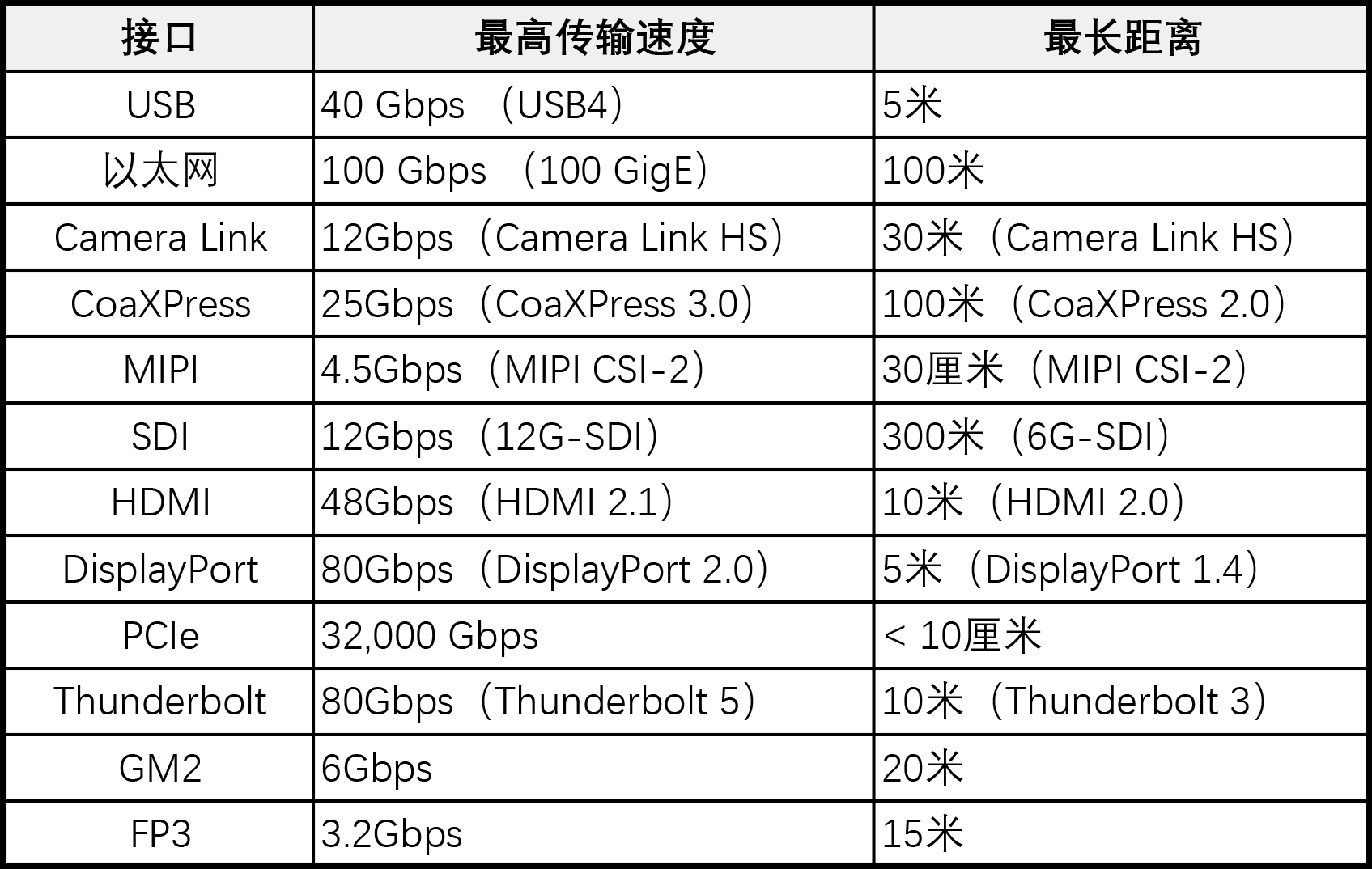

数字接口的对比

市面上的工业相机接口可以大致分为10类。

USB接口

即插即用（铜芯最高可达5米，有源光纤最高达100米），支持多相机连接。*使用场景：工业自动化等。

1. USB 1.0（通用串行总线1.0）接口：低速传输（最高可达1.5Mbps）

2. USB 1.1（通用串行总线1.1）接口：低速传输（最高可达1.5Mbps）

3. USB 2.0（通用串行总线2.0）接口：高速传输（最高可达480Mbps）

4. USB 3.0（通用串行总线3.0）接口：高速传输（最高可达5Gbps）

5. USB 3.1（通用串行总线3.1）接口：高速传输（最高可达10Gbps）

6. USB 3.2（通用串行总线3.2）接口：高速传输（最高可达20Gbps）

7. USB4（通用串行总线4）接口：高速传输（最高可达40Gbps）

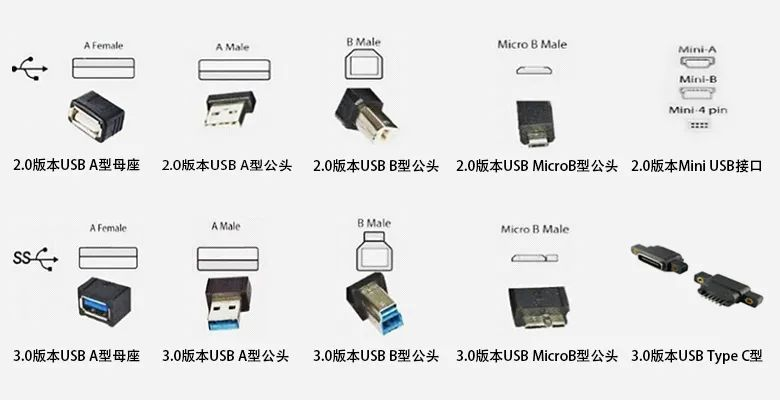

USB接口类型图片

Allied Vision的Alvium相机系列另外支持了市面上少有的GM2和FP3接口。当工业相机或视觉应用需要长距离传输的MIPI CSI接口时，GM2 和FP3接口就非常适合。

• GMSL2 (简称GM2) 千兆多媒体串行连接: 6.0 Gbit/s

• FPD-Link III (FP3) 平面显示连接: 传输速度高达3.2 Gbit/s

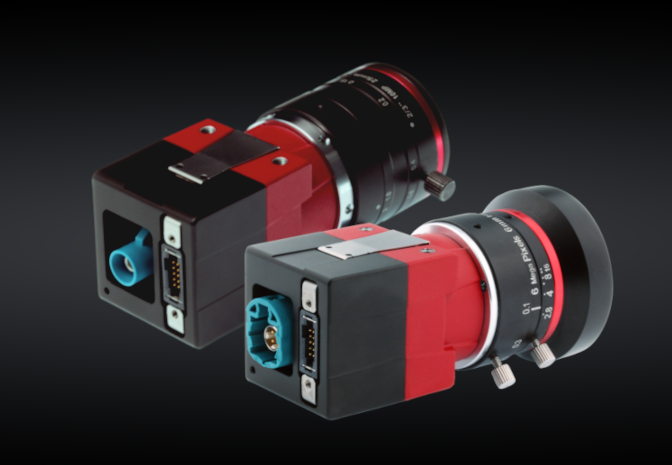

Allied Vision Alvium相机 – GM2和FP3接口示例

总 结

转自：Allied Vision工业相机

注：文章版权归原作者所有，本文仅供交流学习之用，如涉及版权等问题，请您告知，我们将及时处理。
