项目背景

触控面板是用户高频使用的电脑部件，平面度不良不仅会降低产品的美观性和用户舒适度，还可能导致面板安装不稳固，长期使用下可能出现松动或损坏，影响设备的整体耐用性。

因此，进行触控面板的平面度检测，对于提升笔记本电脑的可靠性和用户体验至关重要。

检测需求

产品名称：笔记本电脑

检测项目：触控面板平面度

检测难点：样品电脑的触控面板采用磨砂半透明材质，容易导致打光效果不佳

产品选型

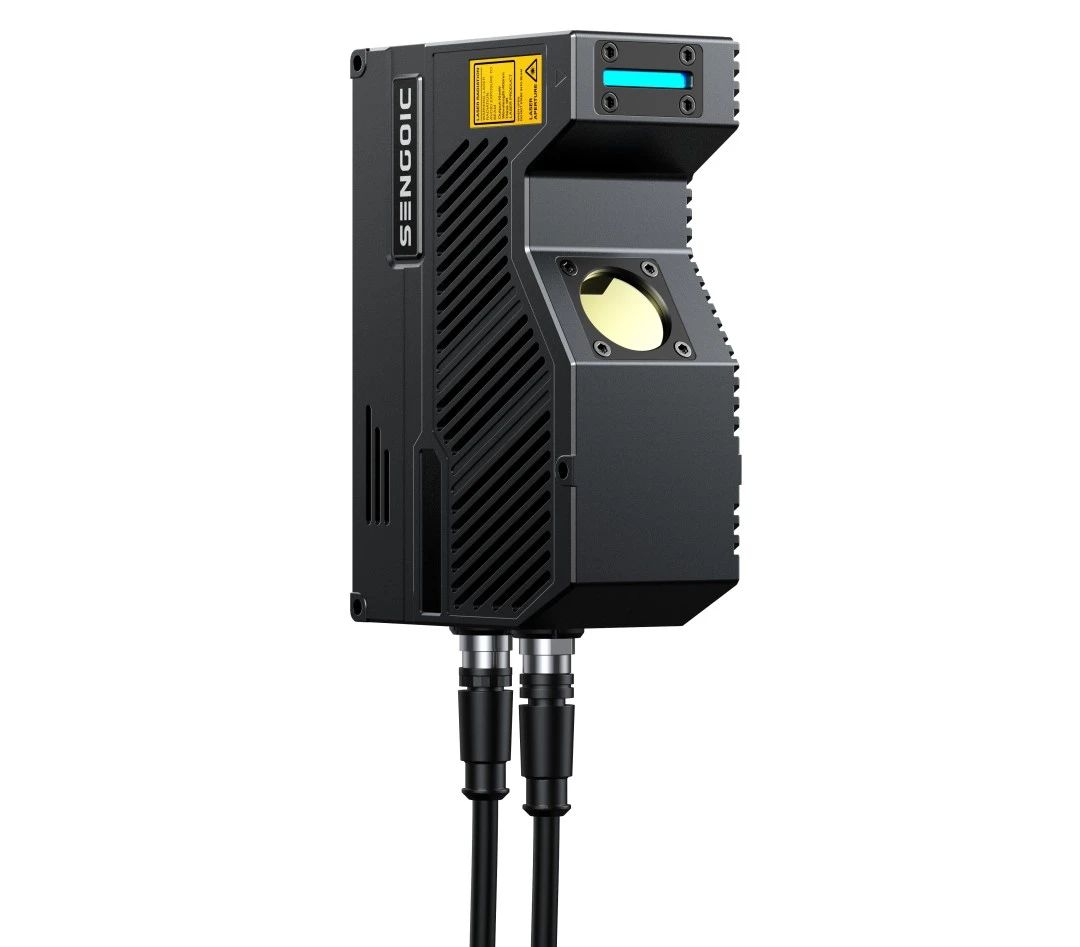

3D Laser Profile Camera

sG57N120x085

安装距离：120mm

Z轴量程（F.S.）：53mm

X轴宽度（基准）：85mm

Z轴线性度：±0.035% F.S.

Z轴重复精度：2um

X轴轮廓点数：3240

扫描速度：1250~24000帧/秒

检测原理

1.产品固定，相机匀速运动，沿触控面板长边扫描一次测试

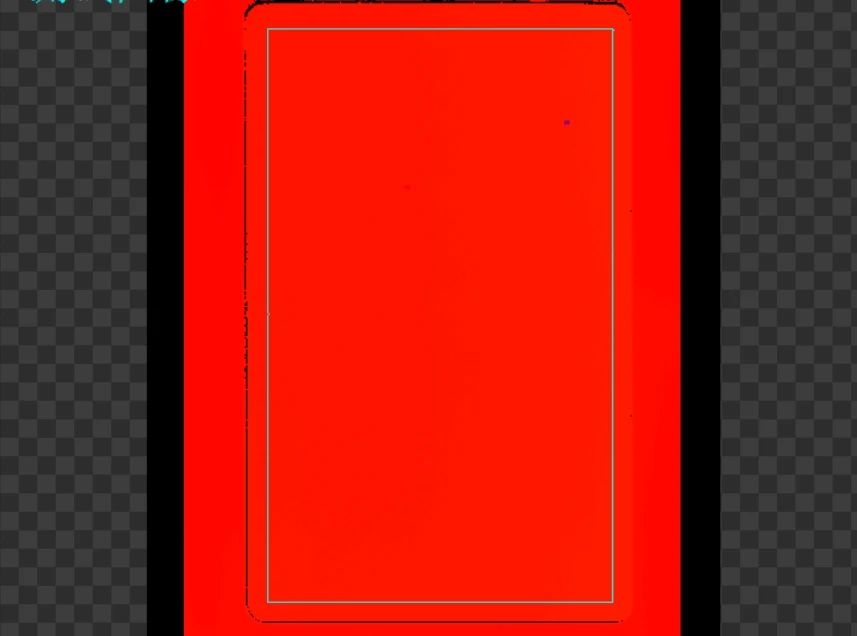

2.扫描得到产品表面轮廓，对产品进行模板匹配定位

3.计算触控面板平面度

成像展示

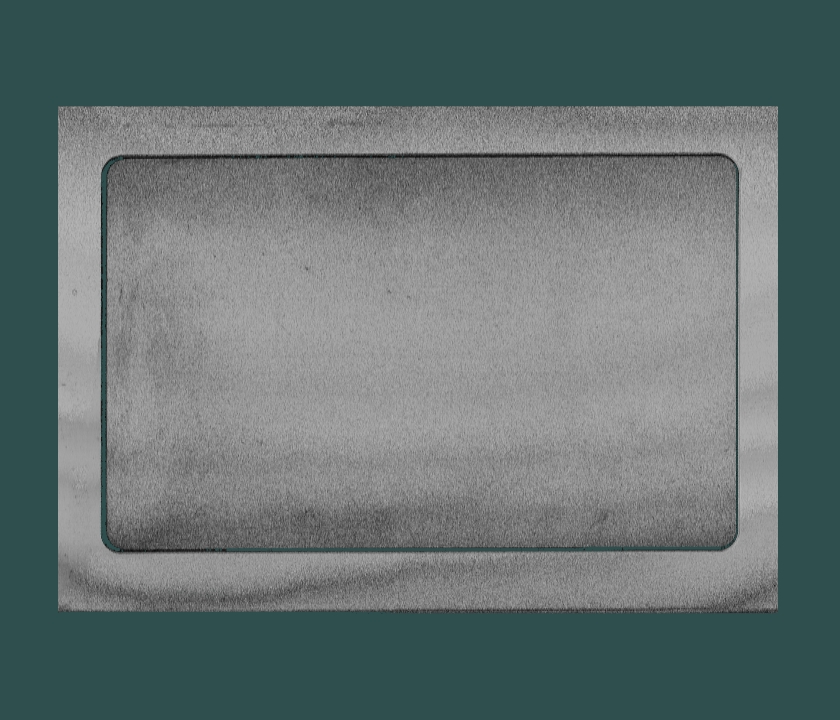

灰度图

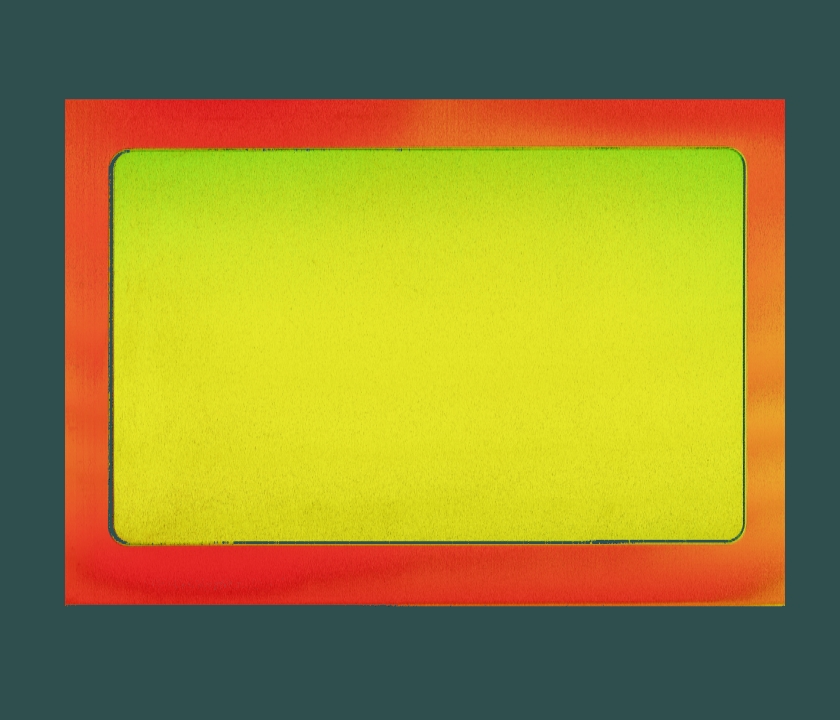

3D图

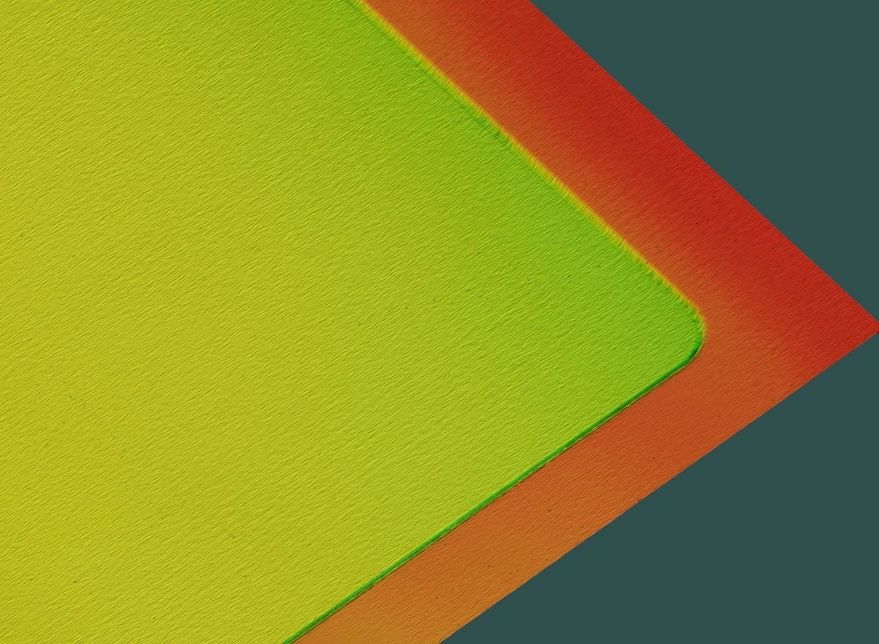

细节图

检测优势

1.通过非接触方式实现笔记本电脑触控面板平面度的高精度测量，避免人工检测的主观性，全面把控制造过程，提高产品质量

2.不易受被测物材质、颜色和表面光洁度影响，对高反光材质被测物也可实现精准测量

3.技术服务能力强，提供现场支持的快捷响应服务

4.高性价比，为客户提供高价值、可靠、灵活的整套3D解决方案
