不锈钢餐具的镜面、航空航天铝合金部件的电镀表层、3C产品的金属中框等等，这种精密制造领域中经常出现的高反光工件，已经成为工件质量管控的难点。传统视觉检测方案在反光干扰下难以精准成像。创视系列视觉集成方案凭借光学创新与算法突破，让高反光工件表面0.01mm的缺陷都无所遁形。

高反光工件质检难题

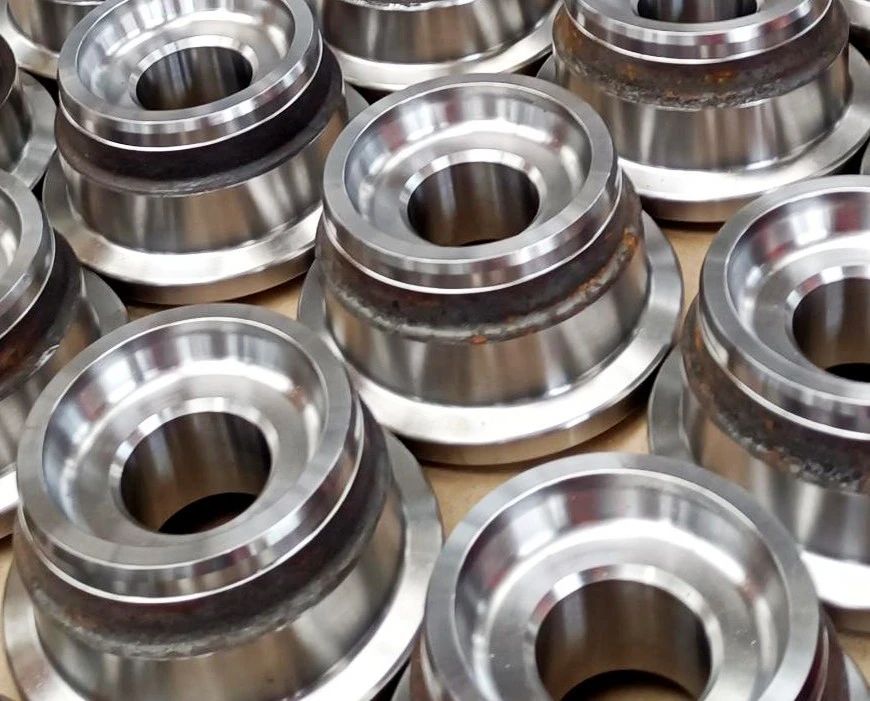

1.镜面反射影响成像质检

各种常见的五金材质中，不锈钢、铝合金等材质表面反射率超过80%，采用普通光源照射，最终成像中光斑明显，缺陷基本被隐藏，各种传统视觉检测方案对镜面抛光件的缺陷检测率只有65%左右。

2.复杂曲面成像畸变

光线照射到产品表面，光线反角度会随着曲面变化，采用普通镜头容易导致成像畸形。长度、深度等关键数据测量失真。

3.不同工艺提高检测难度

在各种精密零部件生产中，一个产品上可能涉及电镀、拉丝、镀膜等十余种工艺，都可能导致工件表面反光严重。不同的工艺带来的反光特性也存在明显差异，人工目检漏检率高达30%，而普通视觉检测算法同样难以精准识别。

高反光工件质检升级

随着消费电子、汽车制造、航空航天等行业的品质升级，高反光工件的检测标准已从“表面无明显缺陷”提升至“微米级精度管控”：

视觉光源

同轴光源

通过分光镜使光线沿镜头光轴垂直入射工件表面，避免入射角导致的镜面反射。使用同轴光源可以将反光区域压缩至5%以下，各种划痕、沙眼等缺陷检测准确率超过92%。

结构光与偏振技术

结构光投射特定图案到工件表面，通过畸变图案解析曲面三维信息，可精准测量凹凸缺陷的深度与形状。偏振光滤镜则能过滤镜面反射光，保留漫反射光中的缺陷信息。

多光谱光源

不同材质对光谱的反射特性不同，创视自动化自研的系列多光谱光源，集成可见光、红外光、紫外光光源，通过软件控制自动切换，满足电镀层、镀膜层等多层工艺检测需求。

光学成像

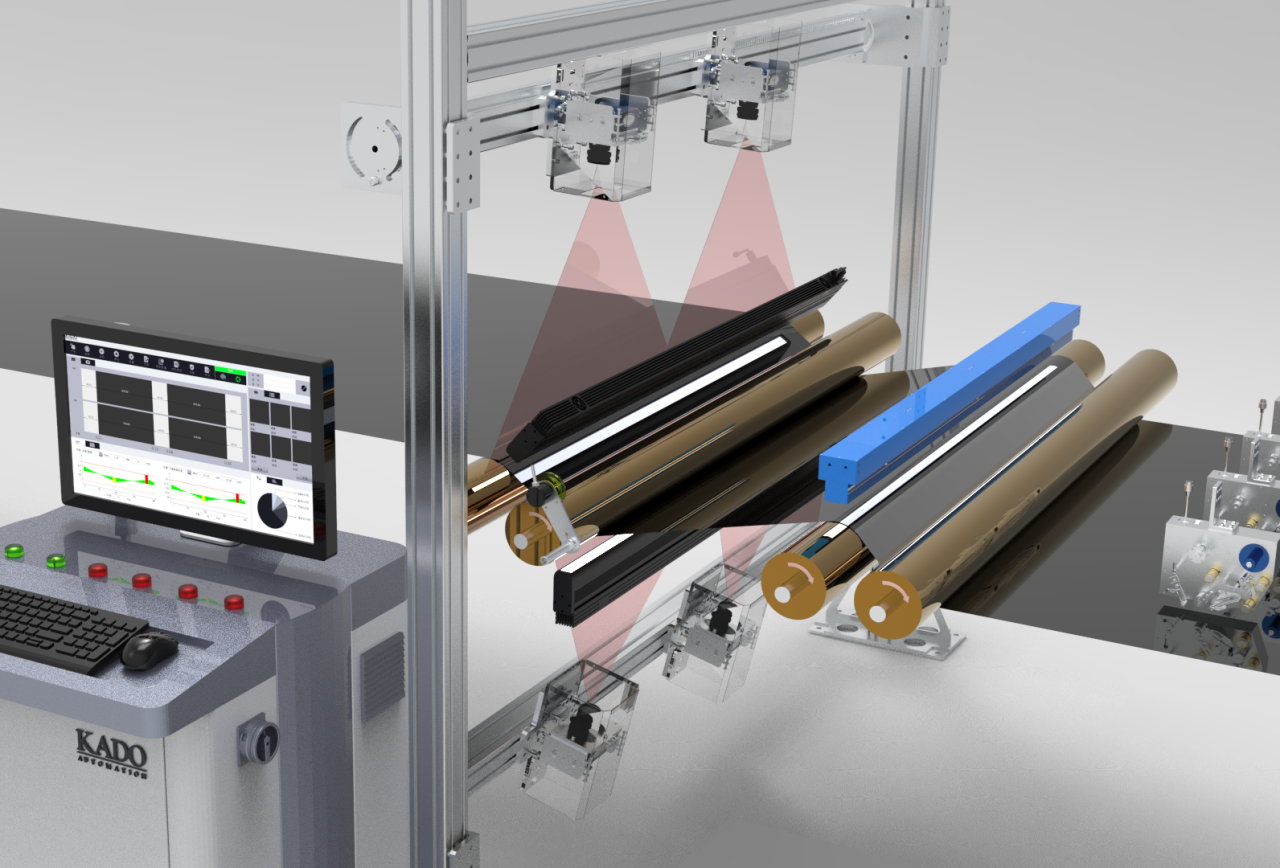

高像素工业相机

创视系列视觉集成方案中，通常采用500万像素以上的工业相机，可以直接捕捉0.01mm大小的缺陷，配合全局快门技术，即使飞拍状态下，也能清晰成像，避免拖影导致的检测误差。

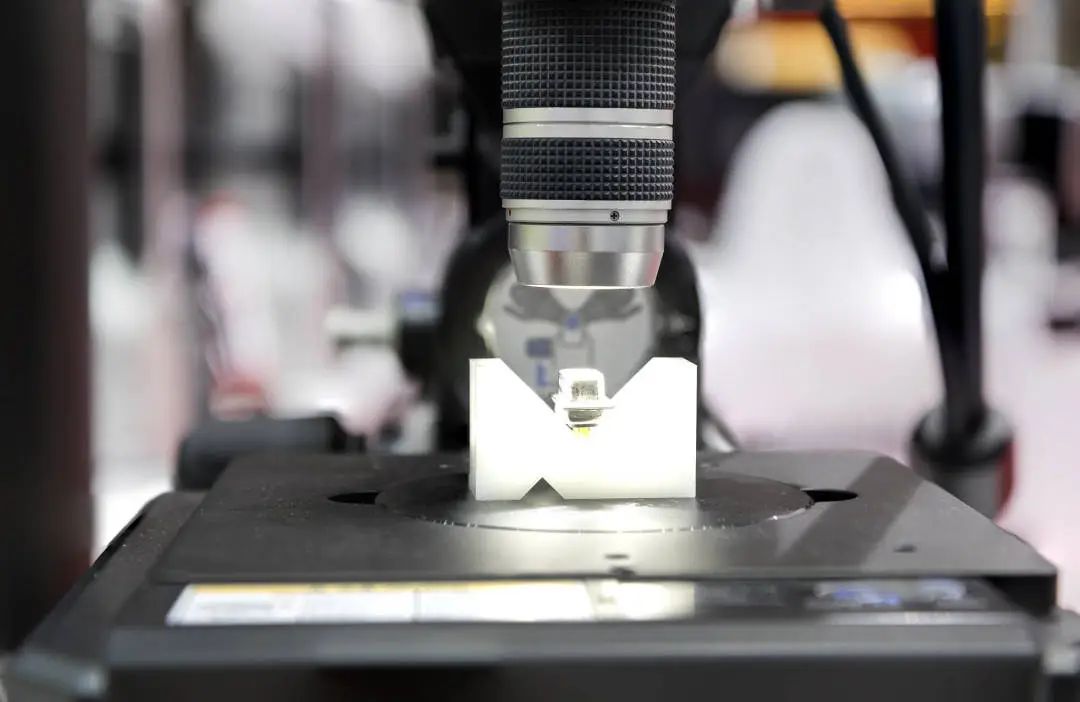

远心镜头

使用远心镜头，通过平行光路可以将畸变率控制在1%以内，适合各种高精度尺寸测量。检测环形高反光工件时，普通镜头的边缘畸变误差可达0.3mm，而远心镜头将误差压缩至0.02mm。

检测算法

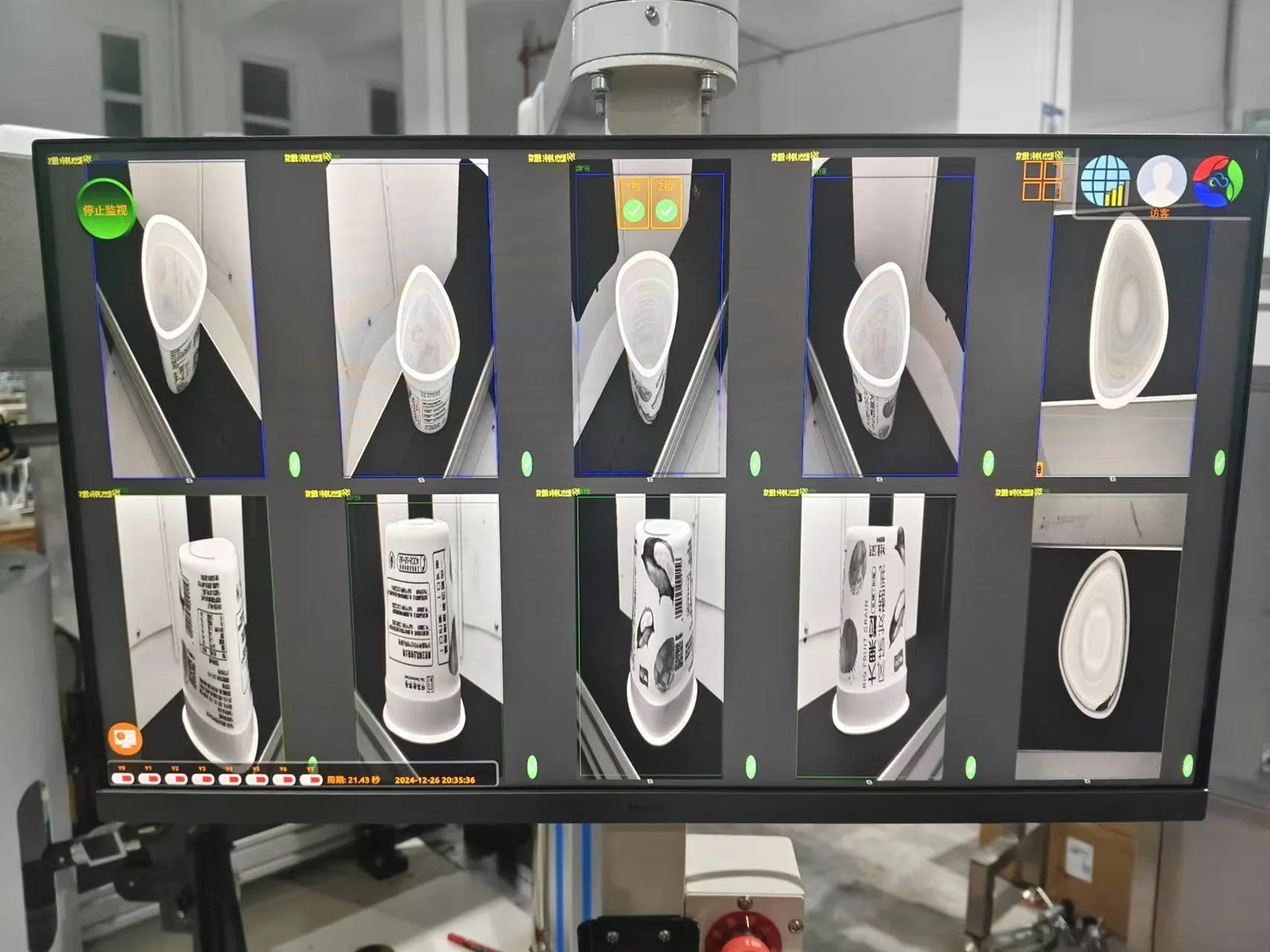

采用创视自动化视觉集成方案，可以实现从图像采集到缺陷判定的全流程自动化检测。

智能成像系统

自动调节光源亮度、相机曝光参数，适应不同反光特性的工件。检测电镀件时自动降低光源功率，避免过曝；检测亚光面时增强光源强度，提升缺陷对比度。

动态阈值分割算法

针对高反光表面的亮度不均匀问题，创视工业视觉软件可以根据局部区域的亮度特征自动调整检测阈值，避免因全局阈值设定导致的缺陷漏检。某卫浴五金厂采用创视工业视觉软件后，对抛光件的划痕检测率从85%提升至97%。

深度学习算法

通过算法对打亮高反光工件的缺陷样品训练，可以自动提取缺陷特征，对复杂反光表面的缺陷识别准确率可达99.5%，相较于传统算法准确率可以提升20%以上。

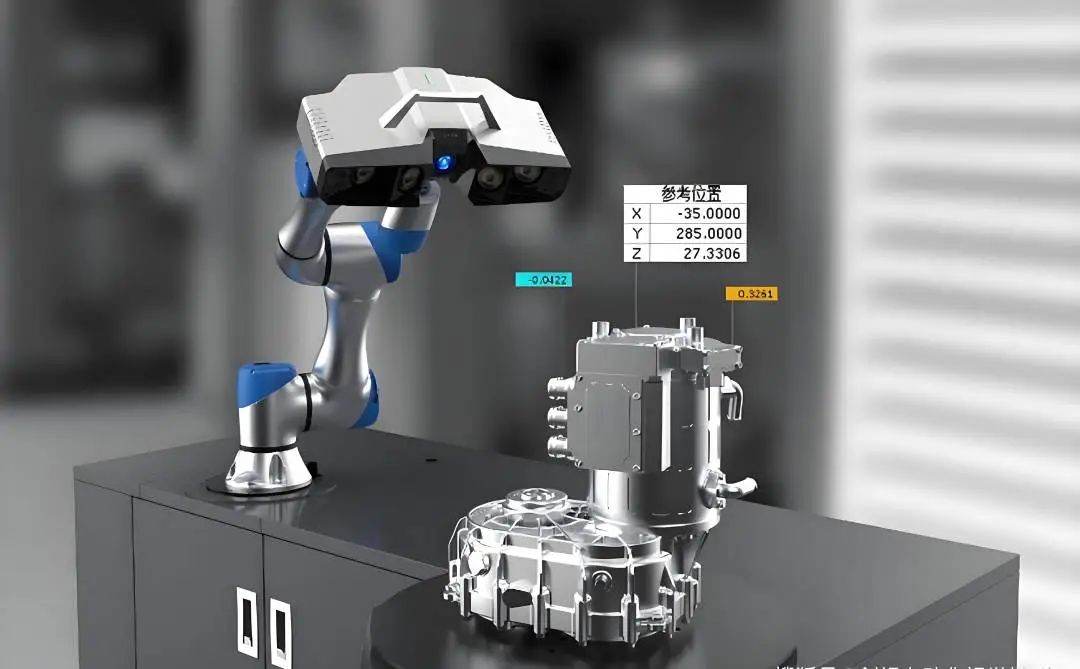

三维重建与缺陷量化

根据高反光样品特征采用结构光或激光扫描的三维重建技术，可生成工件表面的点云模型，精准测量缺陷的三维参数。

应用场景

汽车制造

针对汽车从轮毂到电池壳体，基本能够实现全产业检测。检测内容包括铝合金轮毂表面氧化膜缺陷、电池壳体电镀层针孔、反光标识套印精度等。

某新能源厂商引入创视视觉集成方案之后，轮毂良品率从92%直接提升到99.5%以上，电池壳体漏检率从8%降低至0.3%，每年节约成本超过500万。

3C电子

能够完成从金属中框和各种精密部件质量检测，包括能手机金属中框镀膜划痕、笔记本电脑铰链电镀层气泡、摄像头镜片反光面杂质检测。

某手机厂商引入创视视觉集成方案之后，缺陷检测效率提升4000%，人工成本降低60%。

航空航天

针对各种高反光合金部件，从发动机叶片涂层裂纹、航空铝合金结构件微小凹坑到钛合金部件抛光面粗糙度检测。

用上创视视觉集成方案，基本实现0.02mm级裂纹的100%检测，检测周期从三天直接缩减到2小时。

针对高反光工件，从人工检测到机器视觉在光学与算法中的技术突破，创视自动化视觉集成方案实现传统制造和智能工厂的链接，每个微米级缺陷全部无所遁形。
