背景知识

在半钢轮胎的生产过程中，倒角宽度作为一个关键的质量参数，对轮胎的性能和安全性有着重要影响。精准测量倒角宽度，有助于确保轮胎在高速行驶、复杂路况等条件下的稳定性和可靠性。

传统的倒角宽度测量方法，如卡尺测量法、深度尺测量法、探针测量法等，在实际应用中暴露出诸多问题，如测量效率低、精度有限、易受人为因素干扰等，难以满足现代化大规模轮胎生产的质量控制需求。

随着工业自动化和智能化的发展，3D工业相机凭借其独特的技术优势，逐渐成为半钢轮胎倒角宽度测量领域的有力工具，为提高测量精度、提升生产效率、保障产品质量提供了新的解决方案。

相机选型

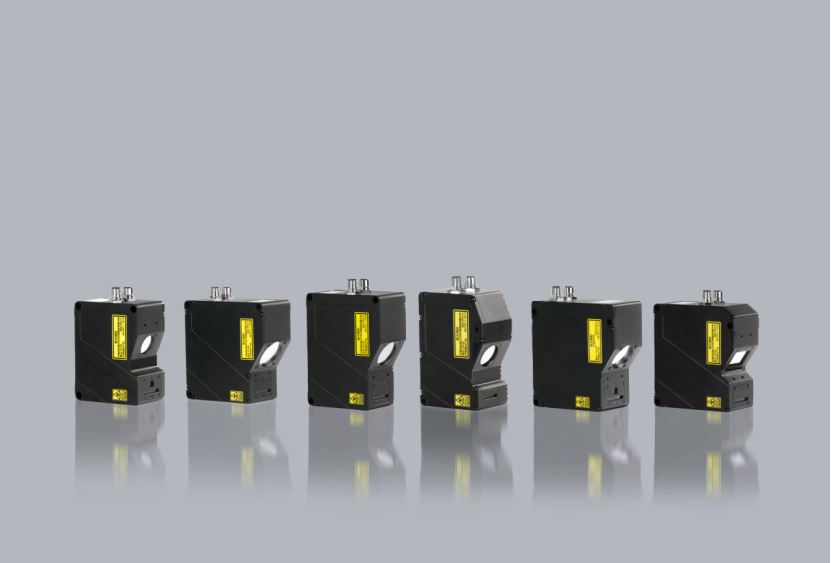

今天为大家介绍的是翌视科技LVM3000系列相机中的新品LVM3415线激光3D相机在轮胎行业中的应用案例！LVM3415 3D智能传感器，其全画幅采集速率1600Hz，通过设置ROI最高可达30000Hz；重复精度可达0.1微米，高动态成像，细节无遗漏，能满足高精度工业检测需求。

检测项目

·顶部倒角间距，产品半径25mm，厚度11mm

·精度要求：5μm

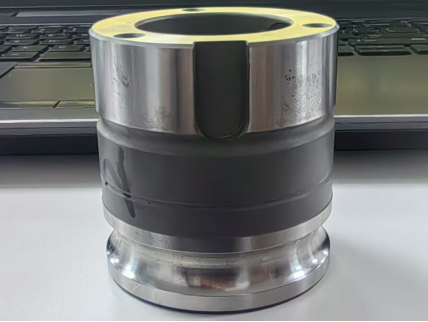

*图为产品实物图

检测环境及安装方式

·扫描方式: 相机固定，测试样件沿中心直线运动进行扫描测量

·触发方式：采用编码器触发，输出稳定的AB相差分信号

·通信方式：TCP/IP以太网

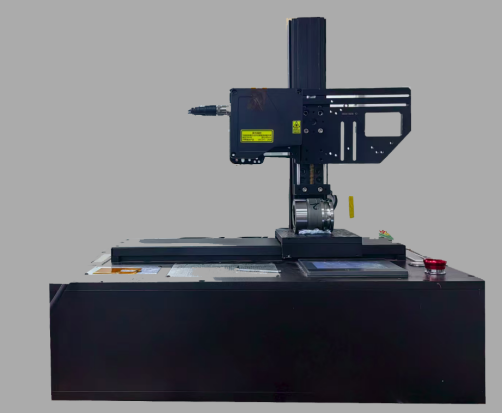

*图为相机安装示意图，具体安装以结构设计为准

采图效果

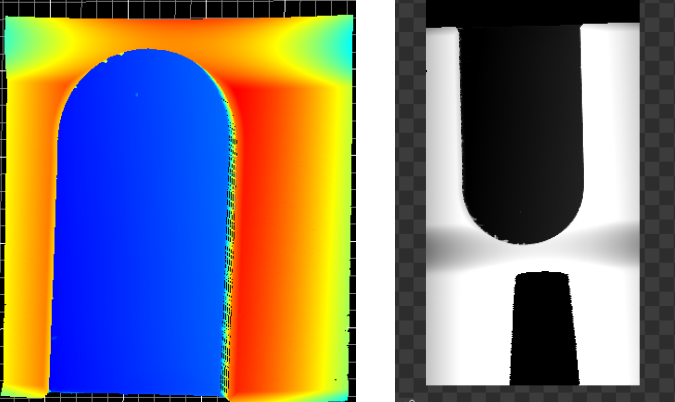

*图为点云图及深度图

检测方案

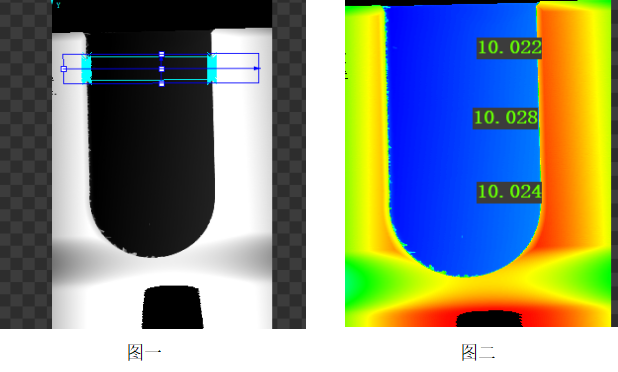

·基于相机采集的深度图像（图一），进行宽度检测

·通过预先处理，直线检测等工具，对产品宽度进行检测（图二）

·实验中投入了1个产品，通过工具可以准确检测·重复拿取>10次试验，检测准确

数据分析

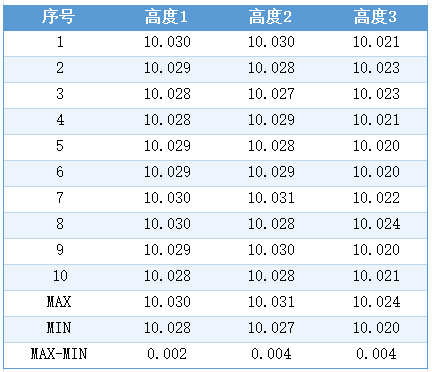

·测量10组动态数据，高度尺寸最大波动为0.004mm

检测结论

·此方案成像效果较为完整，特征图像清晰，无遮挡，通过LVM3415相机可以准确测出产品宽度

·测试10次拟合平面后测量点位到平面的距离，静态重复性最大0.004mm，满足客户需求·本次检测相机速度最快可以达到30mm/s
