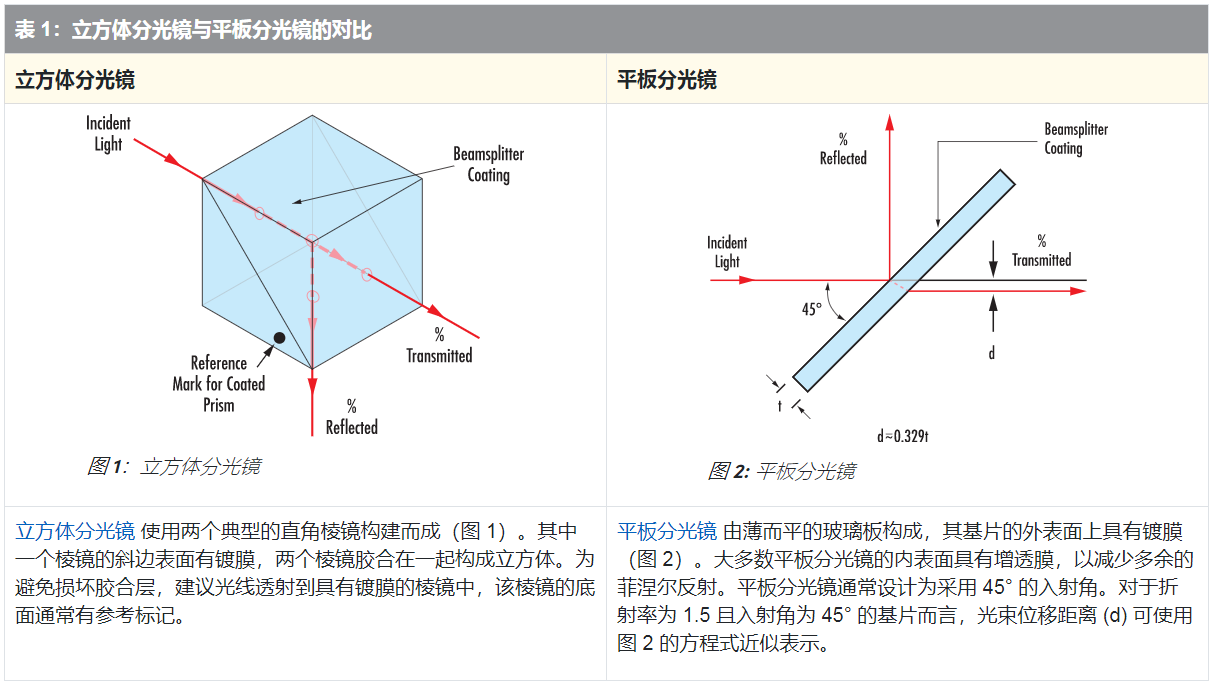

分光镜是用于将入射光以指定比率分割为两条不同光束的光学组件。此外，可以使用分光镜反过来将两条不同光束组合成单一光束。根据结构，通常可以将分光镜分类为立方体分光镜或平板分光镜（表 1）。

分光镜的类型

标准分光镜常与诸如自然光源或多色光源等非偏振光源搭配使用，用于偏振状态不重要的应用中。它们经过精心设计，能以未指定偏振趋势的特定反射/透射 (R/T) 比率来分割非偏振光。

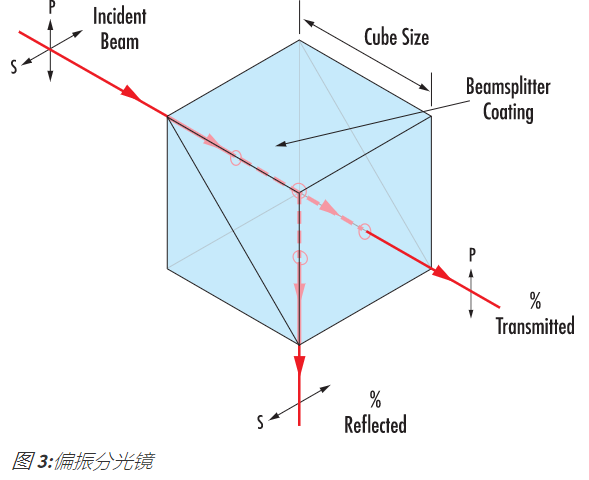

偏振分光镜 经过精心设计，可将光分割为反射的 S 偏振光束和透射的 P 偏振光束。它们可以用于以 50/50 的比率分割非偏振光，或者用于诸如光学隔离等偏振分离应用（图 3）。

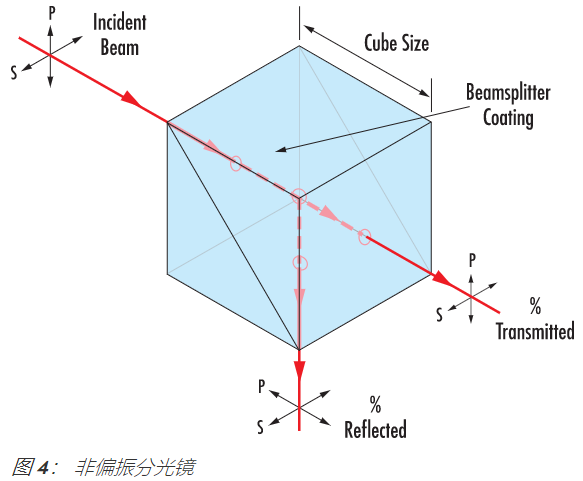

非偏振分光镜能以特定的 R/T 比率对光进行分割，同时保持入射光的原始偏振状态。例如，若使用比率为 50/50 的非偏振分光镜，会依照设计比率对透射的 P 偏振与 S 偏振状态以及反射的 P 偏振与 S 偏振状态进行分割。这些分光镜非常适用于在使用偏振光的应用中保持偏振（图 4）。

二向色性分光镜根据波长对光进行分割。此类分光镜常用于荧光应用。
