各种工业生产场景中，圆柱形工件在所有领域全部用得上。从0.5mm的电子连接器针脚到大尺寸的汽车轴承到直径超过1米的工业管道，外观质量直接决定设备运行的稳定性。但圆柱形工件自身曲面结构、尺寸跨度大、缺陷类型多样 的特性，让传统检测方案面临小工件看不清细微划痕，大型工件难覆盖全曲面的难题。机器视觉检测技术，通过定制化成像+智能算法，实现毫米级到米级圆柱形工件的360°外观全检。

圆柱形工件检测难题

日常工业生产中使用到的圆柱形工件尺寸相差大，从毫米级微型件到米级，检测难点随尺寸变化呈现不同特点：

  直径5mm以下微型工件

工件体积小、精度要求高，检测精度通常需要达到0.01mm，并且在进行机械检测时容易因为工件尺寸小，固定比较困难，夹具轻微碰撞就可能造成工件损伤，检测准确率低。

  直径200mm以下小型工件

这种大小工件通常是设备中的关键传动部件，常见缺陷包括划痕、焊缝、色差等单相机只能覆盖120°视野，需人工多次转动才能检测全曲面，并且在焊缝、轴肩等特殊部位容易形成视觉盲区。

  直径200mm以上大型工件

大型工件重量大、体积大，无法单纯依靠人工进行搬运，常规检测方案中需要人工携带检测设备到工件旁进行逐个排查，劳动强度大，检测数据需人工记录，无法满足生产需求。

机器视觉分尺寸定制方案

针对不同尺寸的圆柱形工件检测，通过成像系统、光源设计、算法优化三个角度进行尺寸定制，实现毫米级微型件到米级全尺寸检测。

捕捉微型工件细小缺陷

针对这种类型工件，客户的核心需求一般为检出微米级缺陷，可以通过高清成像系统实现。

成像系统

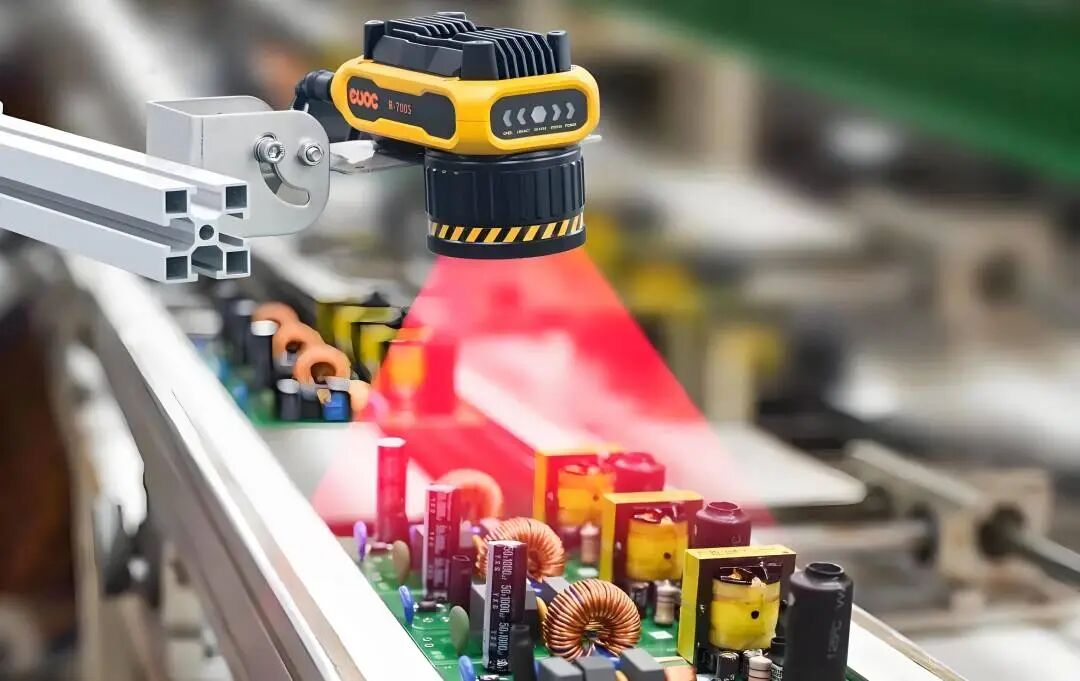

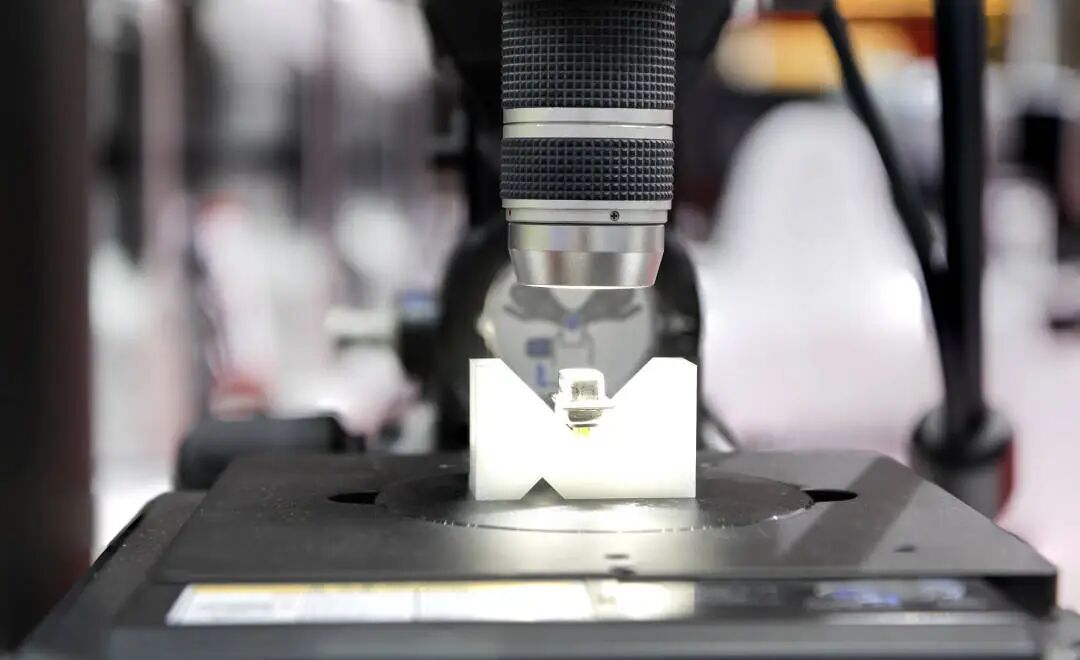

常规方案选用500万高精工业相机，搭配远心镜头，避免图像畸变。能够将微型电子元件针脚图像放大，落地精度0.01mm，各种毛刺、划痕在图像中清晰可见；同时采用同轴光源，从相机轴线方向打光，避免微型工件表面反光干扰，凸显缺陷细节；

算法优化

自动提取工件边缘的毛刺、划痕特征，通过对比缺陷的长度、宽度与预设阈值，快速判定合格与否，单工件检测时间≤1 秒，效率是人工的 10 倍以上。

  小型工件全曲面检测

通过相机阵列+自动旋转平台消除曲面盲区，提升检测效率，实现曲面缺陷全面覆盖。

  成像系统

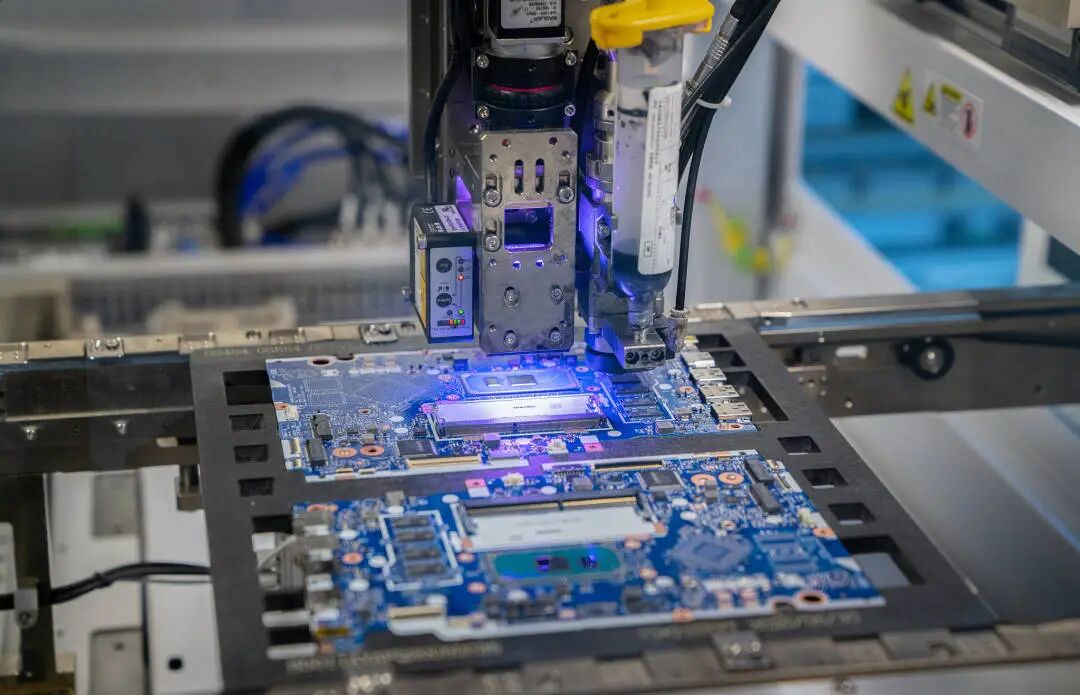

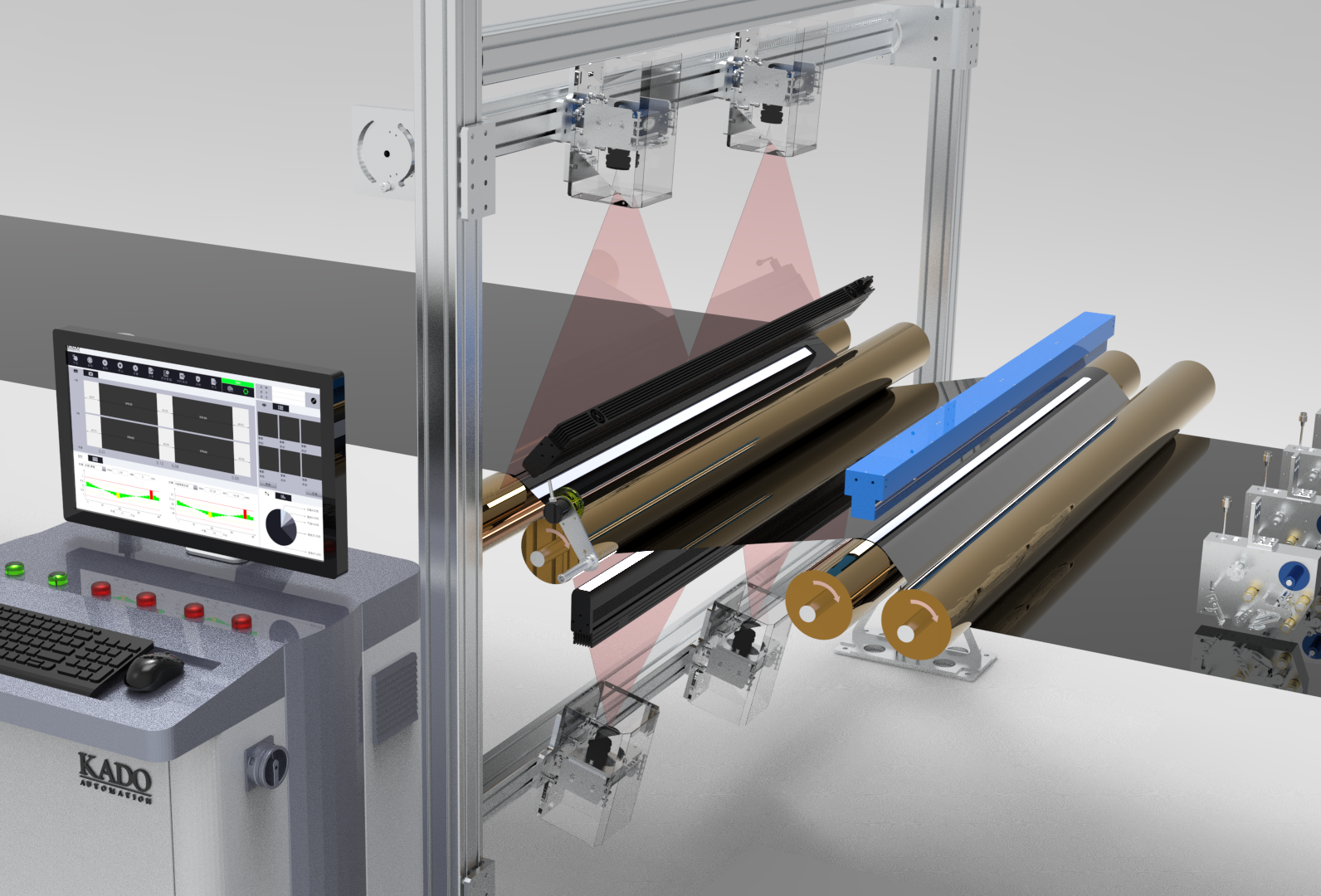

针对一个工件布置多台高精工业相机，呈环形均匀分布（每台相机覆盖 90° 视野），搭配FA镜头，确保工件转动时无视野死角；同时在工件轴肩、焊缝等特殊部位增加专用相机，局部放大，重点检测遗漏区域。

  光源设计

针对金属反光材质，通常采用低角度环形光源，从侧面打光，缺陷处因凹凸不平形成阴影，与光滑表面形成明显对比；针对塑料材质工件，采用漫射面光源，均匀照亮表面，避免反光干扰。

  生产平台

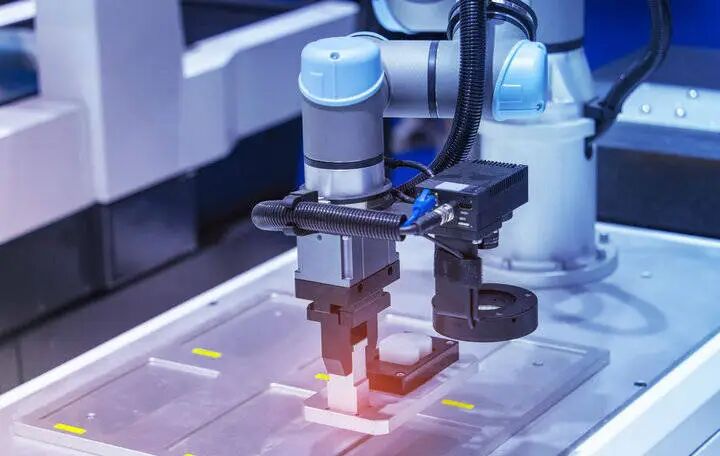

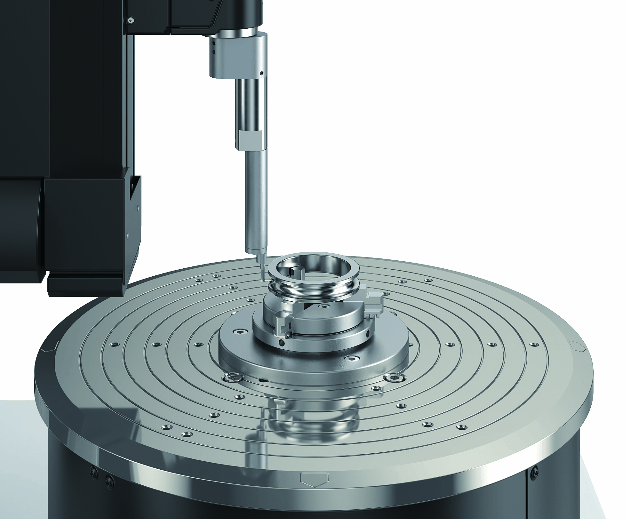

通常根据企业产线情况设计，采用伺服电机驱动的旋转平台，工件放置后自动定心夹紧，旋转的同时触发相机拍摄，通过图像拼接技术形成工件完整展开图，彻底消除曲面盲区。

大型工件质量检测

对于大型圆柱形工件，客户需求通常为精准几率数据并且能够灵活移动。机器视觉技术通过3D成像模块实现客户需求。

3D成像模块

选用3D相机，通过激光扫描获取工件表面三维数据，不仅能检测表面划痕、凹陷等二维缺陷，还能测量焊缝高度、平整度等三维参数，解决传统2D检测无法量化三维缺陷的问题。  自动生产平台

机械手上搭配相机、光源、工控机等光学成像系统沿工件长度方向移动，无需人工搬运工件，适应不同长度的大型圆柱形工件。定位精度达 ±1mm，确保检测位置无偏差。

数据管理系统

检测数据实时上传至云端管理平台，自动生成检测报告，标注缺陷位置、大小等信息，支持历史数据查询与分析，避免人工记录错误；同时支持远程查看，管理人员无需到现场即可掌握检测进度。

机器视觉方案优势

相比传统视觉就检测方案，机器视觉检测从精度、效率、安全等角度在不同场景下展现出不可替代优势。

微米级缺陷零漏检

微型工件检测精度达0.001mm，可识别0.01mm的细微缺陷；大型工件定位精度 ±0.01mm，焊缝裂纹识别率99.9%；而一些特大型工件，能够全面覆盖表面和内部缺陷，彻底杜绝因检测精度不足导致的产品隐患。

适配量产需求

根据不同产品尺寸，检测速度不同，相较人工检测效率显著提升，大幅度降低检测环节对产线产能的制约，助力企业实现批量生产。

降低工业生产风险

微型工件采用气动吸附固定，避免人工接触损伤；大型工件通过移动机器人检测，无需人工高空作业，减少安全事故发生；同时全程自动化检测，降低人工劳动强度。

视觉检测技术发展趋势

针对圆柱形工件缺陷检测，机器视觉将持续向智能、全面、高效方向发展。

AI 缺陷分类升级

通过深度学习训练，实现缺陷类型自动分类+严重程度评估，不仅能识别缺陷，还能智能分析缺陷产生原因，为生产优化提供数据支持。

多技术融合

结合红外成像技术，检测圆柱形工件内部缺陷；结合激光雷达，实现大型工件的快速三维建模，进一步提升检测效率。

  产线深度联动  Trust Auto检测系统与生产设备、分拣设备、MES 系统联动，检测到不合格品时，自动触发分拣装置剔除，同时将缺陷数据反馈至生产设备，实时调整生产参数，从源头减少缺陷产生。
