在搭建机器视觉系统时，很多工程师都曾遇到类似困惑：为什么工业相机性能强劲，实际成像效果却不理想？为什么在多相机协同工作时，同步精度始终难以达标？这些问题的背后，往往隐藏着一个容易被忽视的关键角色——图像采集卡。图像采集卡究竟是什么？在视觉系统中又发挥着怎样的作用？本文将带你全面认识这位工业相机背后不可或缺的“神队友”。

01.不止是接口转换：采集卡的多面角色

图像采集卡的核心功能，是将相机输出的原始图像信号转换为计算机可处理的数据信息。但它的作用远不止于“信号转换”这么简单：

高速数据通道

工业相机（尤其是高速相机）在连续工作时会产生海量数据。采集卡承担起高速、稳定传输的任务，确保图像数据能够稳定、不失真地传输到计算机中，避免数据堵塞或丢失。

精准时序控制

在自动化检测场景中，采集卡能通过硬件触发机制，在微秒级别响应外部信号，实现高精度抓拍，这是纯软件触发难以媲美的。

多相机同步指挥

面对多相机协同任务（如立体视觉、多角度采集），采集卡可发出统一同步信号，确保所有相机在同一时刻曝光，保障数据的一致性。

临时数据缓存

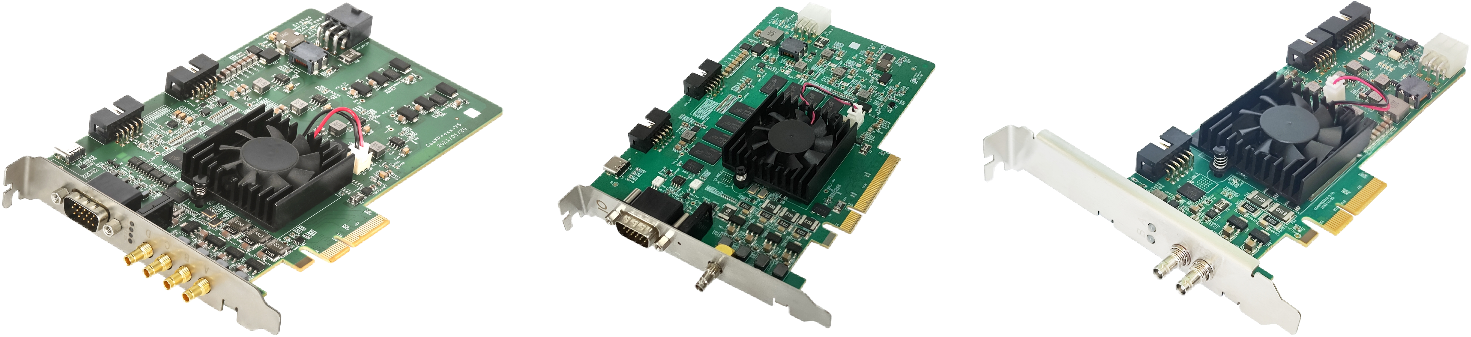

埃科图像采集卡（如VulcanCXP系列）还兼具临时存储图像数据功能，缓解数据传输压力。

系统稳定守护者

采集卡通过硬件级的信号调理和隔离，有效抵御工业环境中的电磁干扰，保证图像传输的稳定性和可靠性，这是相机直接连接计算机所难以达到的。

02.实际应用场景中的价值体现

高速生产线检测

在电子元件、包装食品等高速生产线上，产品移动速度快，采集卡确保了每件产品都能在正确位置被清晰捕捉，不漏检任何一个产品。

精密测量领域

在半导体、精密零件测量中，微米级的测量精度要求相机触发极其精确，采集卡的硬件触发保证了图像采集的准确性和可重复性。

科研实验研究

在生物医学、流体力学等科学研究中，经常需要多角度、同步高速拍摄，采集卡的多相机同步能力成为不可替代的关键技术。

恶劣工业环境

在焊接、锻造等充满电磁干扰的恶劣环境中，采集卡的隔离和保护功能保证了视觉系统的稳定运行。

03.采集卡类型与考量要点

总结与建议

Camera Link：追求极致速度和实时性，且传输距离较短，尤其适合传统高性能机器视觉领域。

CoaXPress：需要高速带宽、较长距离传输和供电简化，特别适合新兴的高分辨率高速应用

GigE：注重成本、传输距离、系统灵活性和扩展性，特别是在多相机、中低速和长距离应用中非常普遍。万兆网（10GigE）进一步提升了其带宽潜力。

图像采集卡不仅保障了图像数据的高速稳定传输，更在同步、预处理与系统稳定性上发挥着关键作用。随着成像技术迈向更高速度与更高分辨率，采集卡的角色也将从“传输枢纽”逐步升级为“智能视觉网关”，为机器视觉的每一个应用场景，提供更可靠、更高效的底层支撑。
