背景知识

在现代制造业中，胶路的质量直接关系到产品的稳定性、安全性与使用寿命，胶路检测已成为生产流程中不可或缺的关键环节。传统的人工检测方式不仅效率低下，还容易受到人为因素干扰，难以满足高精度、高速度的检测需求。而 3D 相机凭借其精准的三维数据采集能力、快速的检测速度以及稳定的性能，在胶路检测领域崭露头角，并在汽车行业、3C 行业、半导体行业中得到了广泛且深入的应用，为各行业的品质管控注入了新的活力。

汽车行业：保障行车安全，筑牢制造品质防线

在汽车制造过程中，零部件的连接与密封至关重要，而胶路的质量直接影响到汽车的安全性、密封性和耐久性。胶路过高可能导致装配干涉，过矮则无法保证密封性能；宽度超标会造成胶水浪费，过窄则难以实现有效连接。

传统检测方式难以精准捕捉这两项参数，而 3D 工业相机凭借其三维测量优势，成为解决胶路高度与宽度检测难题的关键技术，为汽车零部件胶路检测提供了更加精准、高效的解决方案。

相机选型

今天为大家介绍的是翌视科技LVM3330线激光3D相机在汽车行业中的应用案例！

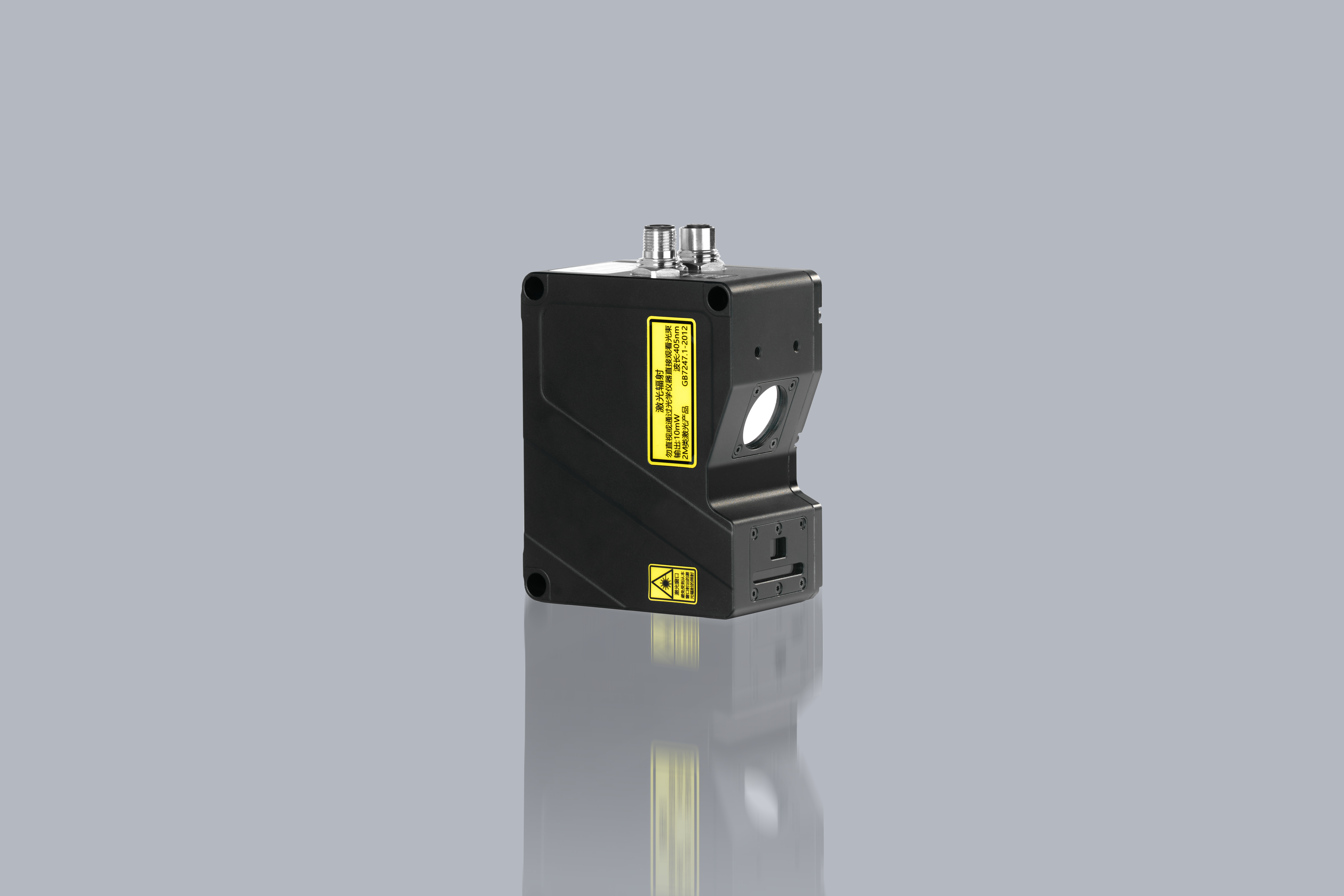

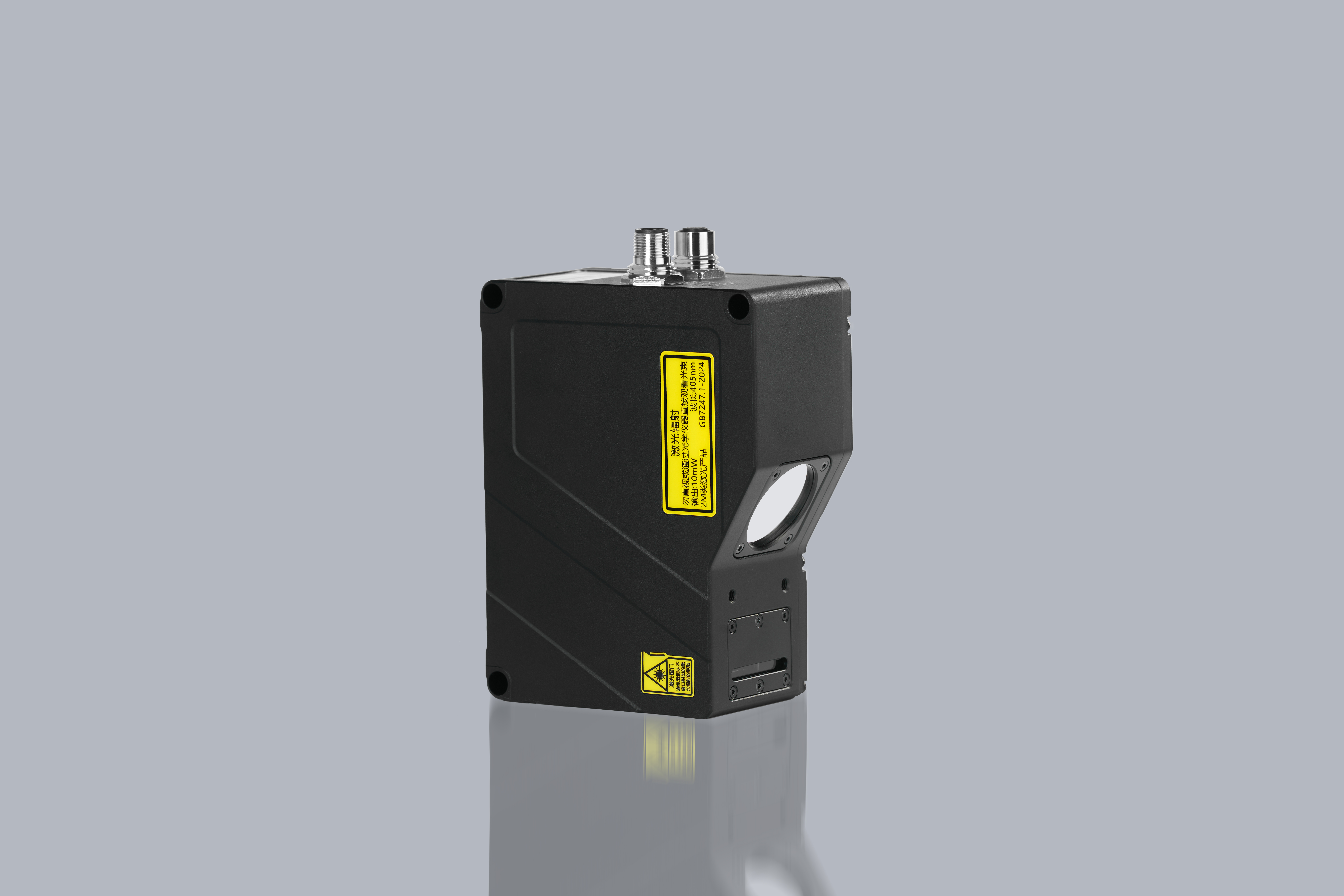

LVM3330 3D智能传感器，其全画幅采集速率1200Hz，通过设置ROI最高可达18000Hz；物理轮廓点数3200点，深度图均匀间距采样条件下最高可达4096点，专为满足工厂恶劣生产环境设计，适合快速移动物体检测的场景。

检测项目

·检测零部件中的胶路高度、宽度

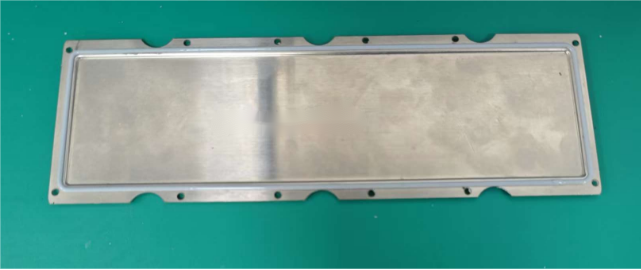

·产品宽度75mm左右

·重复精度要求±0.2mm

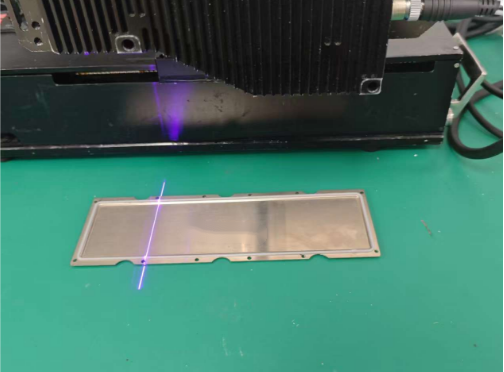

检测环境及安装方式

·扫描方式：相机固定，测试样件沿中心直线运动进行扫描测量

·触发方式：采用编码器触发，输出稳定的AB相差分信号

·通信方式：TCP / IP以太网

采图效果

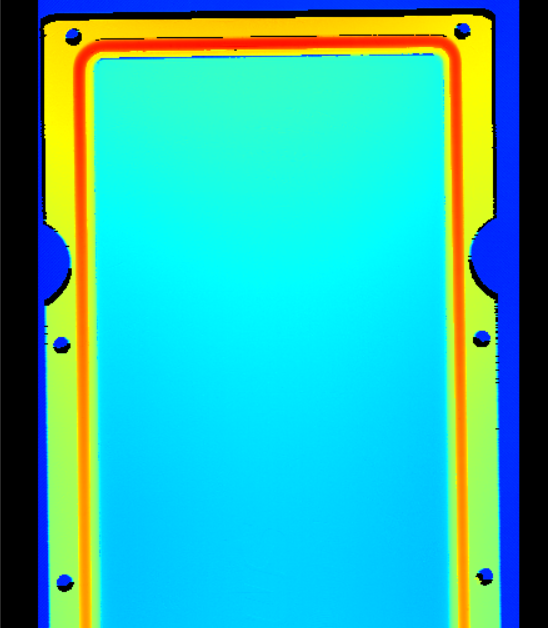

图为深度图

检测方案

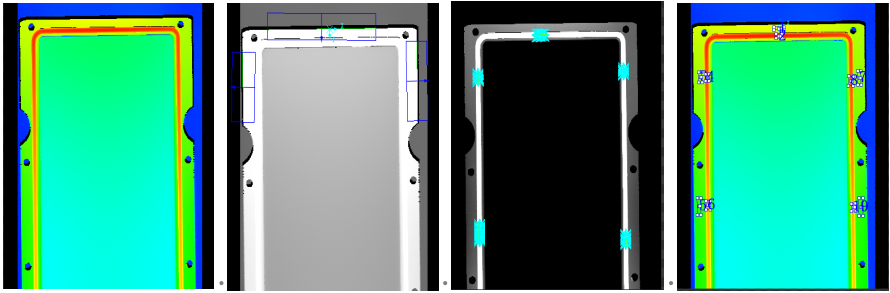

              图一                         图二                       图三                        图四

·基于相机采集的深度图像（图一），通过预先处理工具，将深度图转换为灰度图（图二）做图像特征定位和放置宽度和高度检测点位置（图三和图四），分别计算胶路5个位置的宽度和高度。

·产品固定连续采集10张图像，测量胶路5个位置宽度和高度的重复性数据。

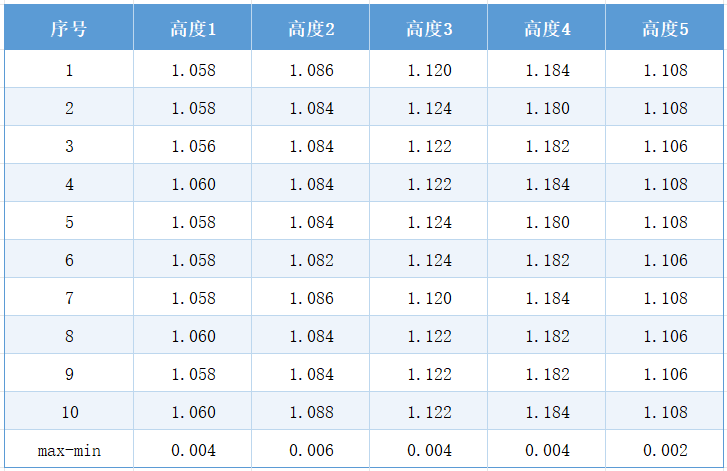

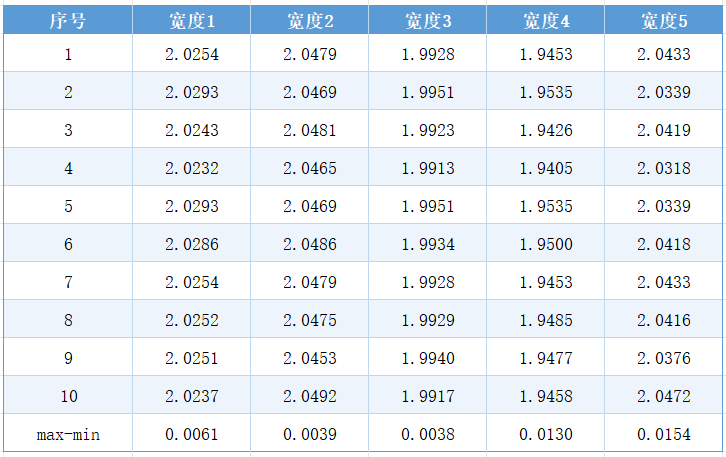

数据分析

*测量10组动态数据，高度尺寸最大波动为0.006mm，宽度尺寸最大波动为0.0154mm

检测结论

·此方案成像效果较为完整，特征图像清晰，无遮挡

·测试10次静态重复性数据高度尺寸最大波动为0.006mm，宽度尺寸最大波动为0.0154mm，在客户要求0.2mm范围内，满足客户需求

·相机速度最快可以达到140mm/s，满足客户需求

3C 行业：提升产品精度，满足极致工艺要求

3C 行业（计算机、通信和消费类电子产品）产品具有体积小、结构复杂、更新换代快的特点，对胶路的精度和一致性要求极高。3D 相机凭借其出色的微观检测能力，成为 3C 行业胶路检测的理想选择。

相机选型

今天为大家介绍的是翌视科技LVM3320线激光3D相机在汽车行业中的应用案例！

LVM3320 3D智能传感器，其全画幅采集速率1200Hz，通过设置ROI最高可达18000Hz；物理轮廓点数3200点，深度图均匀间距采样条件下最高可达4096点，专为满足工厂恶劣生产环境设计，适合快速移动物体检测的场景。

检测项目

·检测零部件中的胶路高度、宽度

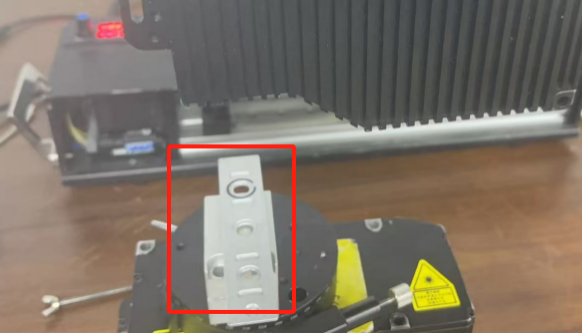

检测环境及安装方式

·扫描方式：相机固定，测试样件沿中心直线运动进行扫描测量

·触发方式：采用编码器触发，输出稳定的AB相差分信号

·通信方式：TCP / IP以太网

采图效果

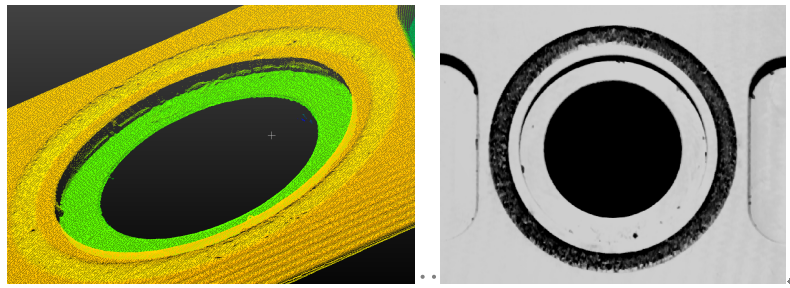

图为点云图及灰度图

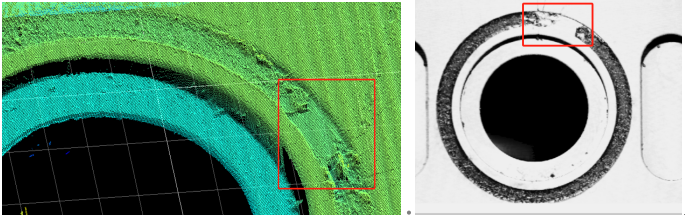

图为断胶点云图及灰度图

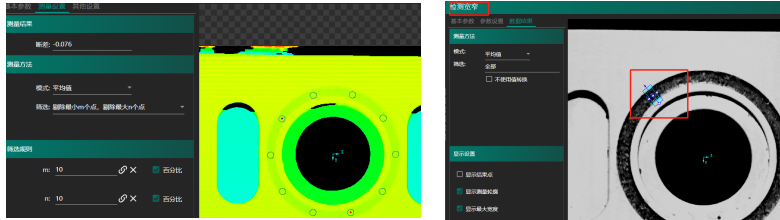

检测方案

                                     图一                                                        图二

·在胶上特征区域取10个ROI框，测胶到外侧平面距离如图一

·在胶上特征区域取6个ROI框，测胶的宽度如图二

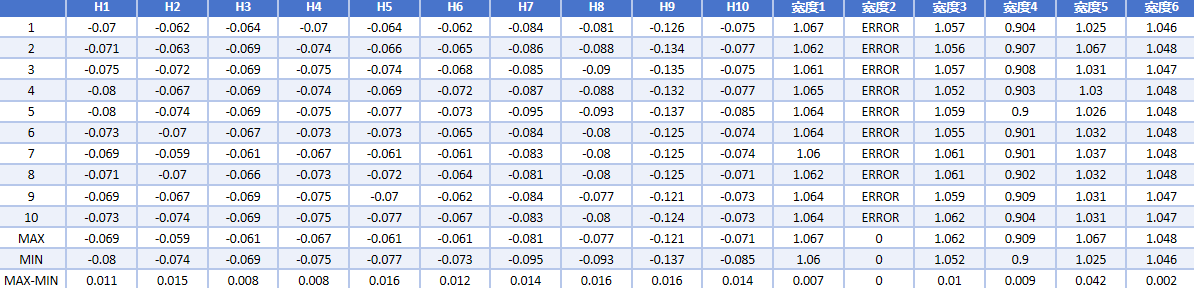

数据分析

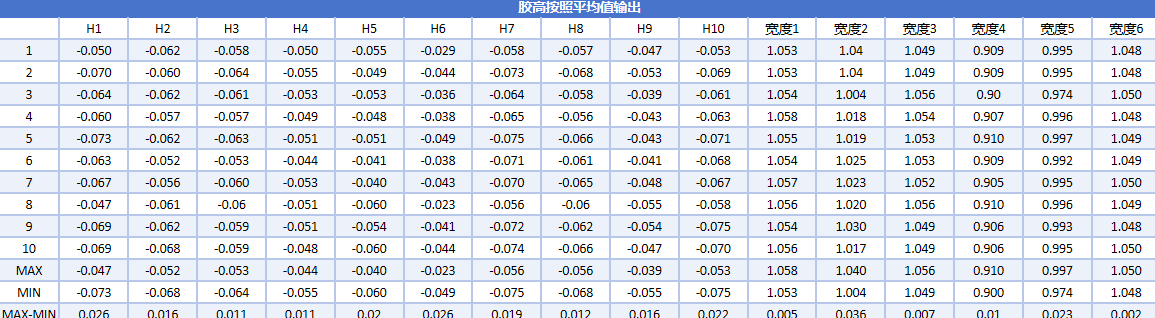

胶高按照平均值输出

*静态测试10次重复性高度最大差异0.026mm，宽度最大差异0.036mm

胶高按照最大值输出

*静态测试10次重复性高度最大差异0.025mm，宽度最大差异0.036mm

断胶数值

*静态测试10次高度重复性最大差异0.016mm，宽度最大差异0.042mm（断胶后，数值为0）

检测结论

·此方案成像效果较为完整，特征图像清晰，无遮挡，扫描胶体饱满，噪点较少

·LVM3320扫描最大允许速度为50mm/s

·胶体高度及胶体宽度重复性数据良好，满足客户要求

半导体芯片行业：聚焦塑胶吸盘，守护芯片转运安全

半导体芯片制造流程中，塑胶吸盘是晶圆或芯片转运的核心工具 —— 其表面需涂抹特定胶层以实现 “稳定吸附” 与 “无损释放”，胶路的均匀性、厚度及无缺陷性，直接决定芯片在转运过程中是否会出现偏移、划伤或损坏。由于芯片尺寸极小、塑胶吸盘表面精度要求极高，传统检测方式完全无法满足需求，3D 相机成为该场景下的专属检测方案。

相机选型

今天为大家介绍的是翌视科技LVM3030线激光3D相机在生活用品行业中的应用案例！

LVM3030 3D智能传感器，其全画幅采集速率600Hz，通过设置ROI最高可达10000Hz；物理轮廓点数3200点，深度图均匀间距采样条件下最高可达4096点，满足多种场景需求，是一款高性价比3D智能传感器。

检测项目

·图像效果调试

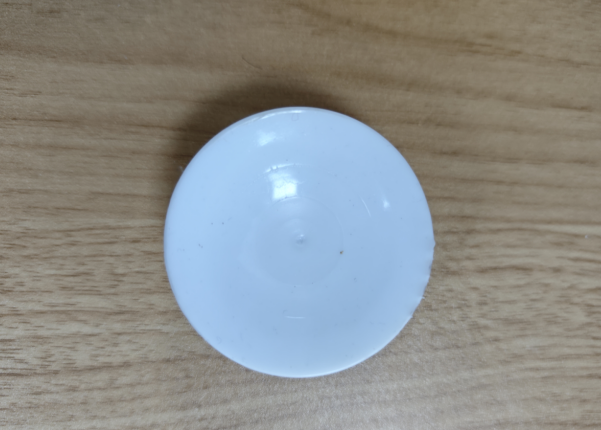

·产品直径55mm，高30mm

·材质：白色塑胶件

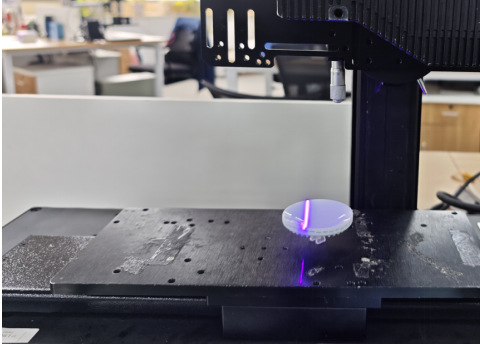

检测环境及安装方式

·扫描方式：相机固定，测试样件沿中心直线运动进行扫描测量

·触发方式：采用编码器触发，输出稳定的AB相差分信号

·通信方式：TCP / IP以太网

采图效果

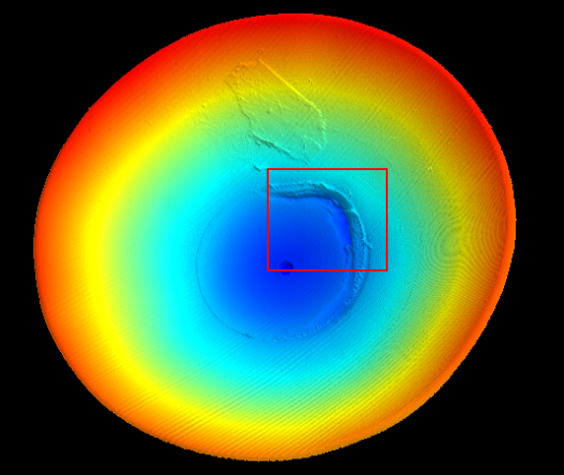

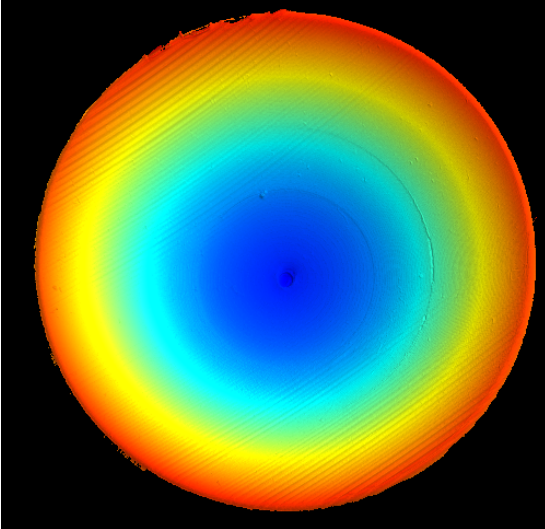

正常效果点云图

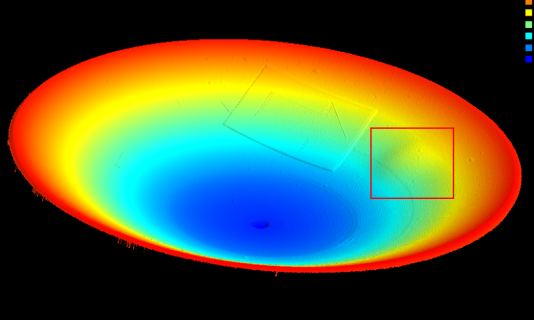

鼓包效果点云图
