随着电子产品向微型化、高密度集成飞速发展，主板上的元器件针脚日益纤细密集。针脚的共面性若有丝毫偏差，在SMT贴装环节便会引发焊接不良，轻则导致设备运行不稳定、信号传输衰减，重则造成产品批量性报废，为企业带来高昂的经济与声誉风险。面对这一行业痛点，传统检测手段已力不从心。现在，马克拉伯推出的高精度3D线激光轮廓传感器，能够对高速通过的元器件进行瞬时三维扫描，精准重建每一根针脚的轮廓与高度，从而实现全自动、零损伤的100%在线检测，彻底告别品质隐患，为生产效率与良率双提升注入强劲动力。

检测难点

1、微小特征与高精度要求的矛盾。部分微型针脚直径＜0.2mm、倒角半径仅 0.01mm，甚至细微划痕深度不足 0.005mm，传统光学镜头难以清晰捕捉这些微小特征，易出现漏检。

2、复杂环境与材质的干扰。针脚多为铜、铁合金材质，表面光洁度高，易强烈反射检测光源，形成光斑或光晕，产生 “伪轮廓” 导致误判；且多材质的叠加会增加识别难度。且针脚镀层与基底、周边塑胶基座等多材质光学特性差异，可能会干扰边缘检测，造成轮廓提取不完整。

3、效率与全检需求的冲突。产线高速流转与100%全检要求对检测速度挑战极高，传统设备难在短时间内完成针脚高度、缺陷、间距等多参数检测；且多维度参数检测需处理海量图像与点云数据，若算力不足，会导致数据处理延迟，拖慢产线节奏。

4、多品种柔性适配的挑战。元器件产品型号多、迭代快。这要求检测方案能快速适配不同规格的针脚，这对检测设备的灵活性提出了高要求。

解决方案

1、3D线激光轮廓传感器

破解元器件 “微小特征高精度” 与 “复杂环境干扰” 两大难点。

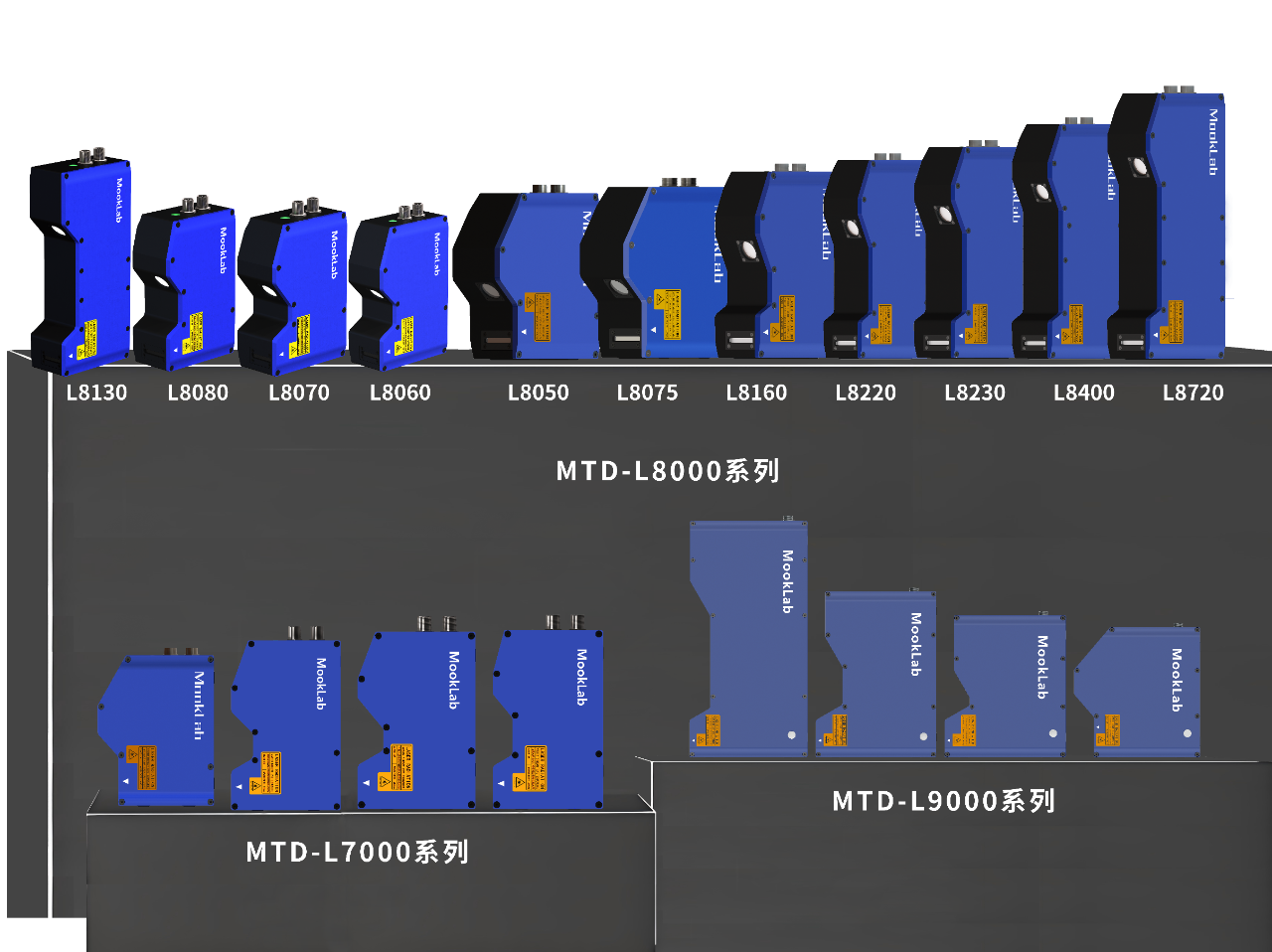

马克拉伯自研的3D线激光轮廓传感器，具有高解析、高速率、高性能、宽触发、宽兼容等特点，可满足针脚高度、划痕、共面度等微米级检测需求。

2、SGVision视觉软件平台

解决 “效率与全检冲突” 和 “多品种柔性适配” 问题。

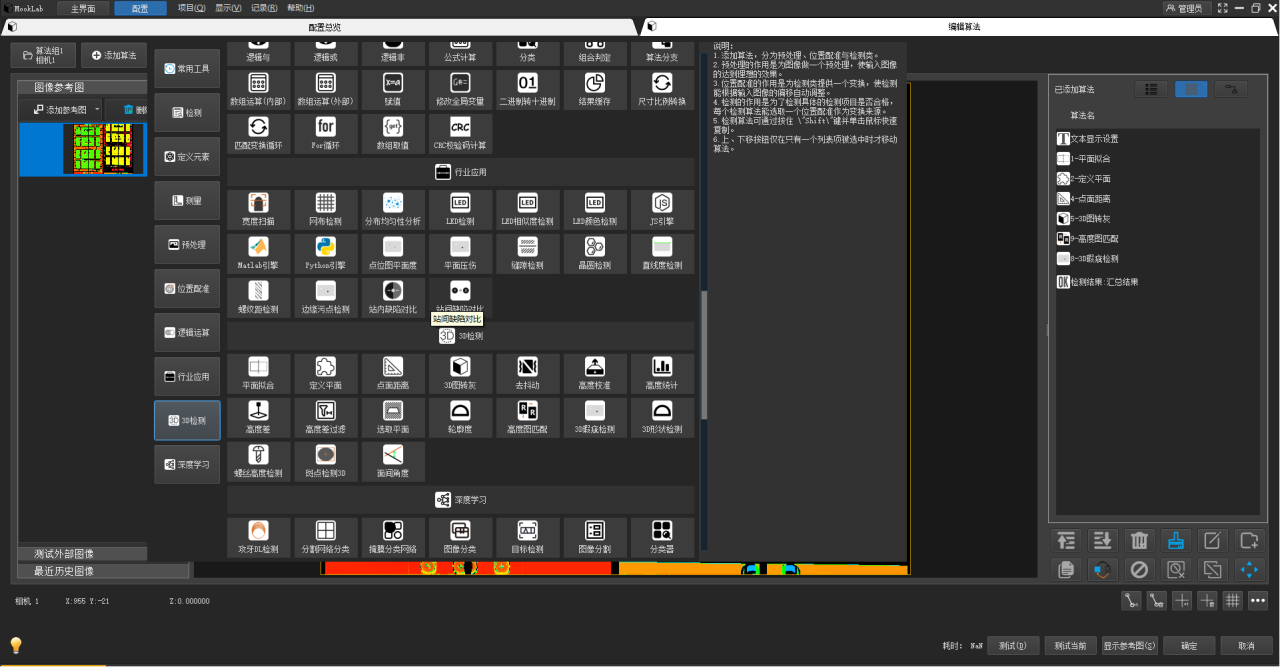

SGVision无需编程、设置即用，可快速部署检测流程，缩短单件检测时间，适配产线高速流转；同时其高效数据处理能力可支撑针脚高度、缺陷、间距等多维度参数并行检测，减少海量图像与点云数据处理的延迟，避免拖慢产线节奏。内置数百种算法支持快速切换检测参数。面对元器件型号多、迭代快的情况，无需人工长时间校准，可快速适配不同规格针脚。

3、AI算法平台

辅助提升全场景检测精准度与易用性。

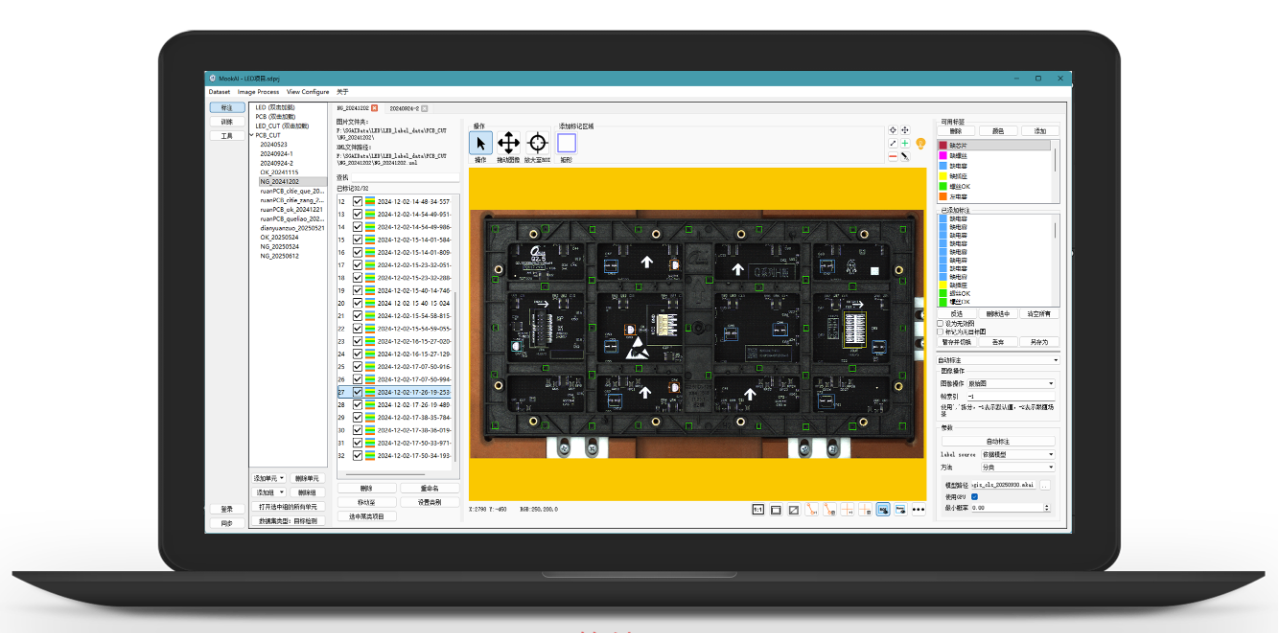

零门槛AI开发平台，为零算法基础的开发者提供定制高精度AI模型的服务。可通过样本学习强化对细微划痕、微小倒角等特征的识别能力，进一步降低漏检率；同时可优化材质反光、多材质干扰下的特征筛选逻辑，减少误判；无需专业算法知识即可针对新型号针脚快速训练定制化检测模型，缩短新规格产品的检测方案落地周期，提升柔性适配效率。

应用案例

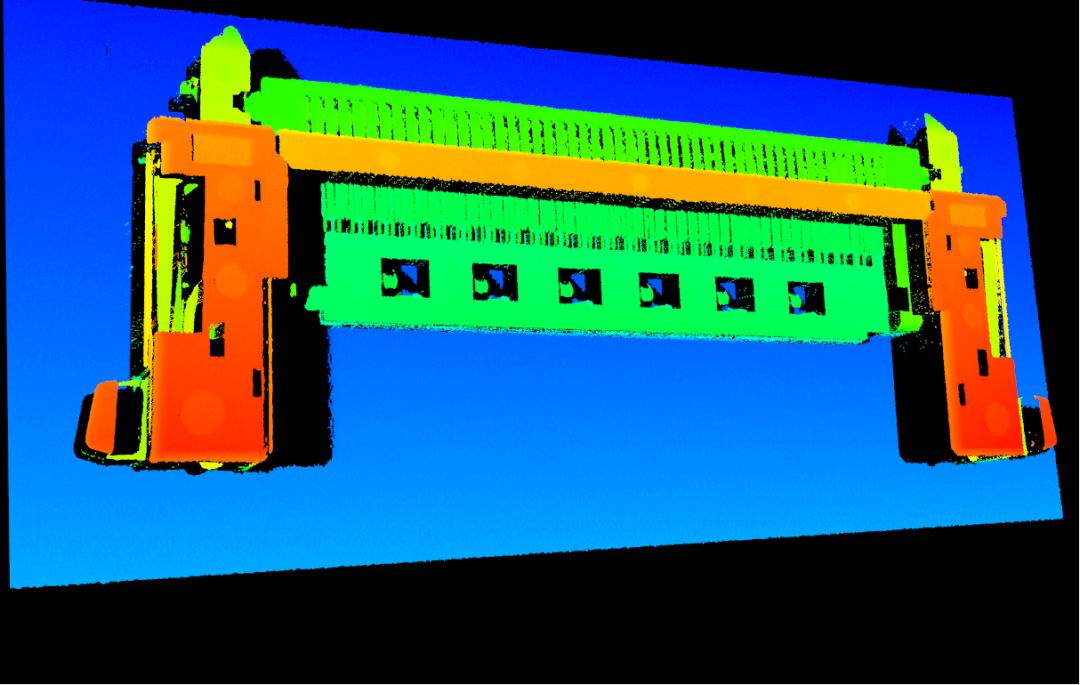

使用MTD-L8060型号扫描产品，获取到产品表面的3D点云图，成像清晰、轮廓明显。产品表面的高度变化都能够通过点云图精细的呈现出来，方便后续进行数据分析检测。得到点云图如下：

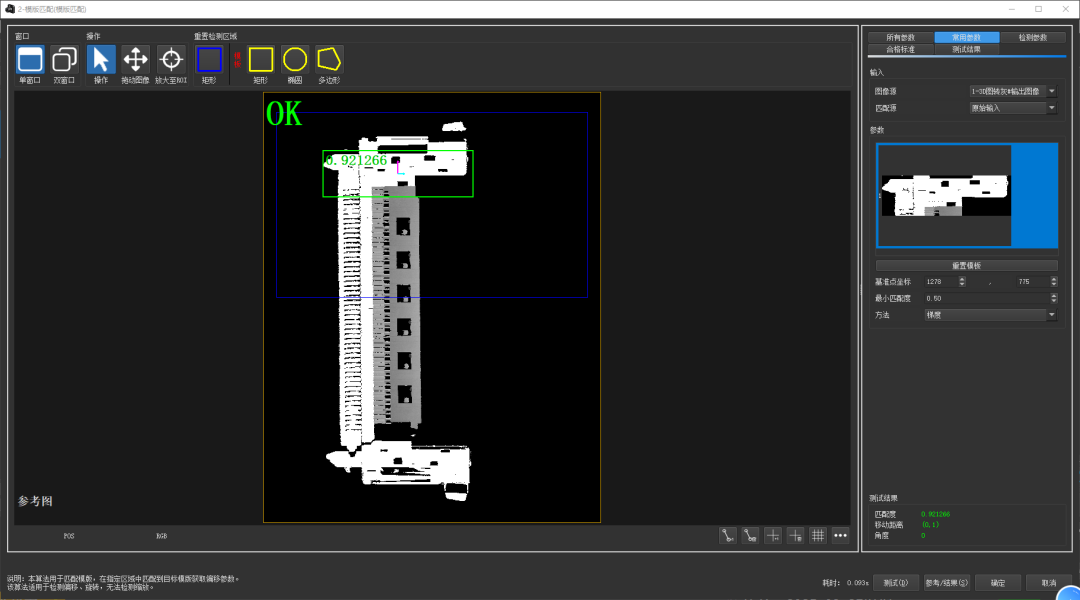

在SGVision视觉软件中，本案例通过3D转灰之后模版匹配进行定位，“图像源”选择3D转灰# 输出图像。

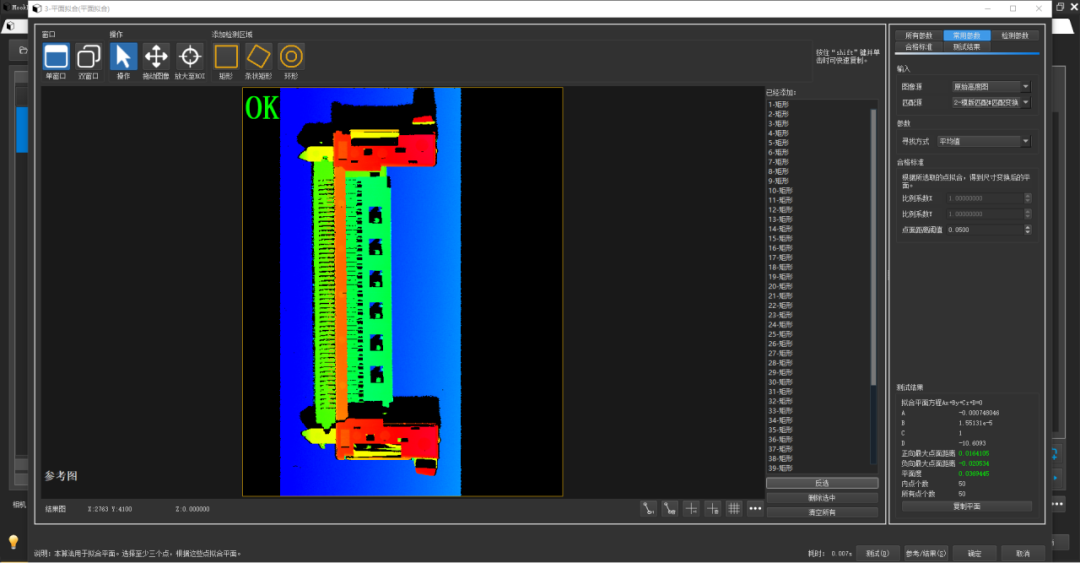

使用平面拟合算法，匹配源选择模版匹配# 匹配变换之后的，然后分别给每一个针脚添加一个检测区域，检测针脚的平面度。

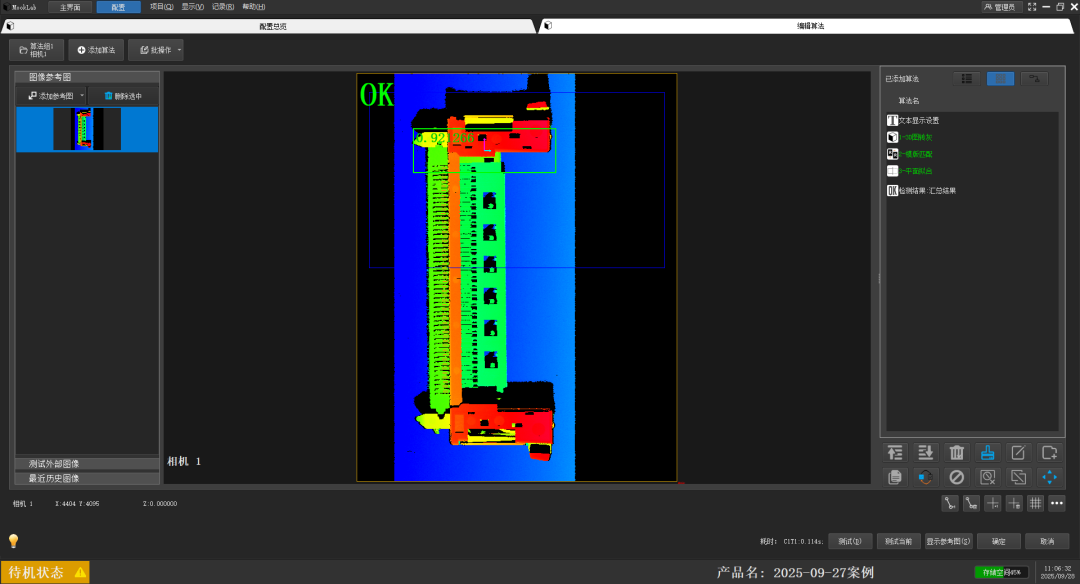

算法设置完成测试效果如下：

马克拉伯自研3D线激光轮廓传感器、SGVision 视觉软件平台与 AI 算法平台在元器件针脚检测的成功应用，充分展现了三者在高精度、高效率与高柔性方面的协同优势。它们不仅精准攻克了微小特征漏检、金属反光干扰、多型号适配难等行业痛点，满足产线 100% 全检与零损伤检测的核心需求，还通过 “硬件 + 软件 + 算法” 的一体化方案，实现了检测流程的自动化与数据化，为精密元器件制造的质量管控升级提供了关键支撑。

随着高端制造对检测精度、效率与柔性的要求持续提升，马克拉伯产品也将朝着 “更高分辨率、更快处理速度、更智能自适应” 的方向迭代，为更多行业更多产品的生产提供定制化检测解决方案，助力制造业加速迈向数字化与智能化转型。
