随着现代光电技术、半导体制造以及功能材料科学的飞速发展，薄膜技术已经渗透到我们生活的方方面面，从智能手机的触摸屏、精密光学的减反射膜，到半导体芯片中的绝缘层，薄膜的质量直接决定了最终产品的性能与寿命。在这些制造工艺中，薄膜厚度是最为关键的几何参数之一。厚度的微小偏差可能导致光学器件的光谱特性漂移、半导体器件的电学性能失效，甚至影响柔性电子材料的机械稳定性。因此，如何实现非接触、高精度、高速度且能够适应工业现场环境的薄膜厚度测量，就显得至关重要。在这背景下，基于低相干光原理的白光干涉技术凭借其无损检测、亚微米级分辨率以及能够解决绝对相位模糊等优势，逐渐成为透明及半透明薄膜厚度测量的首选方案。

白光干涉与宽光谱

白光干涉法测量薄膜厚度的核心物理机制在于光的波动性与低相干特性。与具有极长相干长度的单色激光不同。白光具有很宽的光谱范围，这意味其相干长度极短，通常仅为微米量级。当一束白光入射到透明薄膜表面时，光线会在薄膜的上表面和下表面分别发生反射。这两束反射光在空间中重叠并发生干涉，但由于白光的低相干性，只有当两束光的光程差极小时，各种波长的光才会同时发生相干叠加，形成清晰且对比度极高的干涉条纹。而在光程差较大的区域，由于不同波长的干涉条纹相位不同，它们相互抵消，导致干涉信号迅速衰减为背景光强。

对于薄膜测量而言，薄膜的厚度与折射率共同决定了光在膜内传输的光程。通过分析反射光谱中特定波长的增强或减弱，或者在时域上扫描干涉条纹的包络峰值位置，我们可以精确地反推出薄膜的光学厚度。如果已知材料的折射率，便能通过物理公式及其演变算法，精确计算出物理厚度。这种利用宽光谱特性的测量方式，不仅避免了单色光干涉中的模糊问题，还蕴含了丰富的薄膜色散信息，为高精度的厚度解算提供了坚实的理论基础。

白光干涉测厚传感器的技术实现

在实际的工业应用与科学研究当中，白光干涉原理被高度集成化，最终形态便是白光干涉测厚传感器。这种传感器不再是实验室中庞大的光学平台，而是演变成了集光学探头、光纤传输系统、高精度光谱仪以及数据处理单元于一体的紧凑型设备。

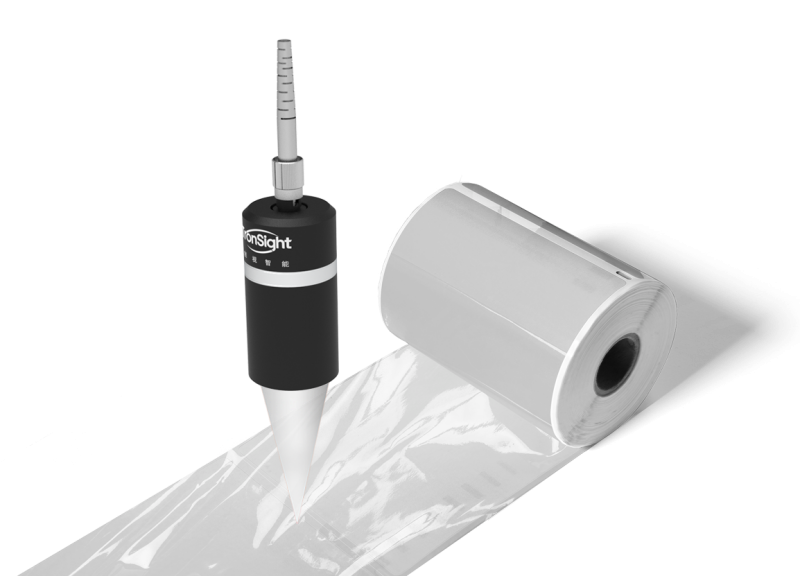

白光干涉测厚传感器通常采用光纤同轴设计，光源发出的宽带光通过光纤传输至微型探头，探头将光线聚集于被测薄膜表面，由于传感器内部集成了高灵敏度的光谱分析模块，它能够实时捕捉从薄膜上下表面反射回来的干涉光谱信号。

从半导体晶圆到柔性显示屏的应用

白光干涉测厚传感器凭借其独特的优势，在众多高端制造领域都发挥着不可替代的作用。在半导体制造领域，晶圆表面通常覆盖着光刻胶、二氧化硅、氮化硅等多种透明薄膜，其厚度均匀性直接关系到刻蚀工艺的精度和器件的良率。利用白光干涉测厚传感器可以在涂胶显像机内实现光刻胶厚度的原位监控，确保每一片晶圆的膜厚误差控制在微米级别。

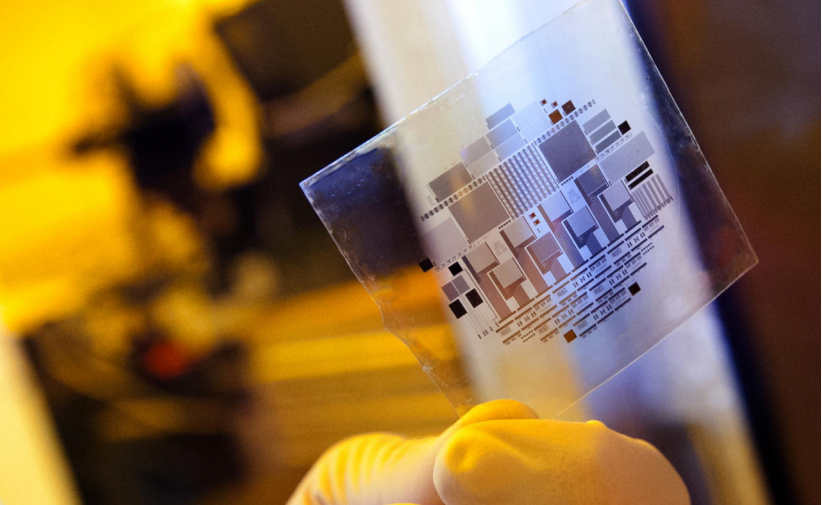

在平板显示与柔性电子领域，OLED面板封装层、TFT-LCD的配向膜以及触摸屏的OCA光学胶，都需要极其严格的厚度控制。白光干涉法能够穿透多层透明结构，实现对特定功能层的选择性测量，解决了多层复合膜结构的检测难题。

此外，在生物医疗领域，导管表面的亲水涂层、隐形眼镜的中心厚度以及药物缓释膜的厚度分析，同样依赖于这种非接触式的测量技术。特别是在卷对卷的薄膜生产线上，传统的离线抽检已经无法满足产能需求，而白光干涉测厚传感器则能够清晰的在软件上呈现出厚度曲线，从而及时反馈工艺波动，极大地降低了废品率和原材料浪费。
