在机器视觉系统中，光源的选择至关重要，它直接影响到图像质量，从而影响整个系统的性能。想象一下，如果光源选择不当，图像曝光过度、出现阴影或光照不均，都会导致图像信息丢失或检测结果错误。而如果光源得当，不仅能提高图像质量，还能让后续的算法更高效，系统更加稳定。

一、光源在机器视觉中的重要性

在机器视觉系统中，图像质量是决定检测效果的核心，而光源则是影响图像质量的关键因素。不同的光源会以不同的方式照射物体，产生不同的光影效果，影响物体的可见度和细节呈现。简单来说，光源的好坏决定了图像的清晰度、对比度以及细节呈现的丰富性。

为什么光源如此重要？

曝光过度：如果光源太强，图像就会曝光过度，导致很多细节丢失。阴影问题：如果光源角度不对，可能会在物体上产生阴影，导致边缘检测错误。光照不均：如果光源不均匀，图像的不同区域亮度差异大，选择合适的图像特征变得困难。

因此，选择合适的光源是确保机器视觉系统顺利运行的前提。

二、常见的机器视觉光源类型

在机器视觉检测中，常见的光源类型有很多种，每种光源都有其独特的特点和适用场景。下面，我们来详细介绍一下几种常见的光源类型。

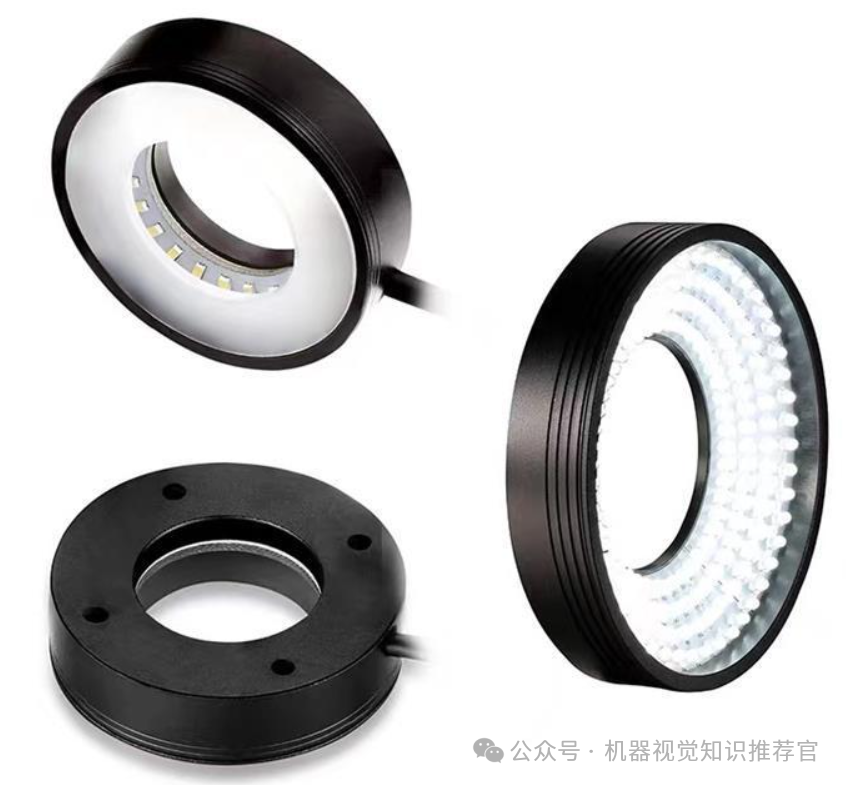

1. 环形光源

环形光源是将LED灯珠排布成环形，光线沿着环形照射物体，适合突出物体的三维信息。环形光源有两个主要类别：

高角度环光：光束与垂直方向的夹角小于45度，适合检测外轮廓，如键盘按键外轮廓。低角度环光：光束与垂直方向的夹角大于45度，适合检测表面划痕或微小凹凸的字符。

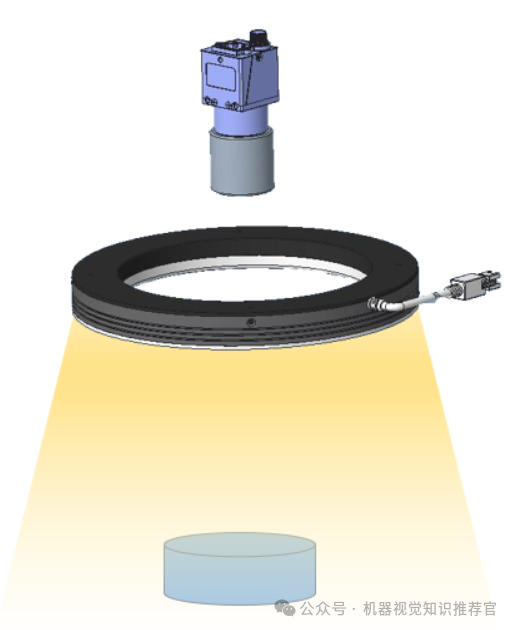

此外，还有一种环形无影光源，它的光照更加均匀，适合反光强的物体，能够避免反射光带来的干扰。

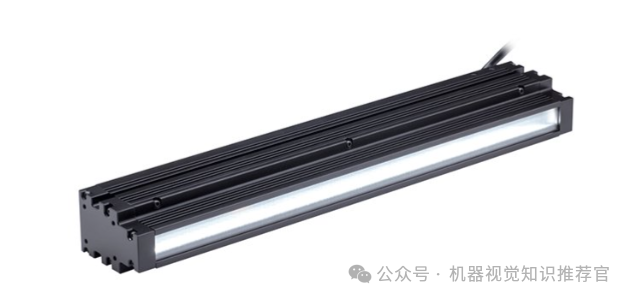

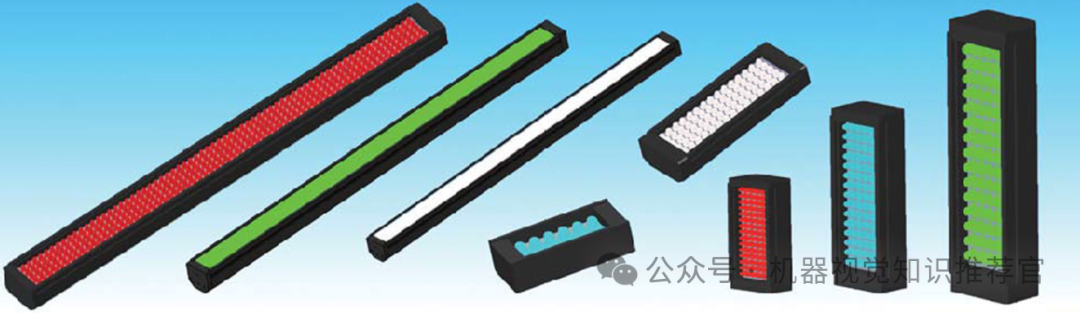

2. 条形光源

条形光源由LED灯珠排布成长条形，适用于从侧面或多侧照射物体，能突出物体的边缘特征。它适合用于金属表面检测、字符读取、LCD面板检测等。条形光源具有较高的自由度，照射角度和安装距离可以根据需求灵活调整。

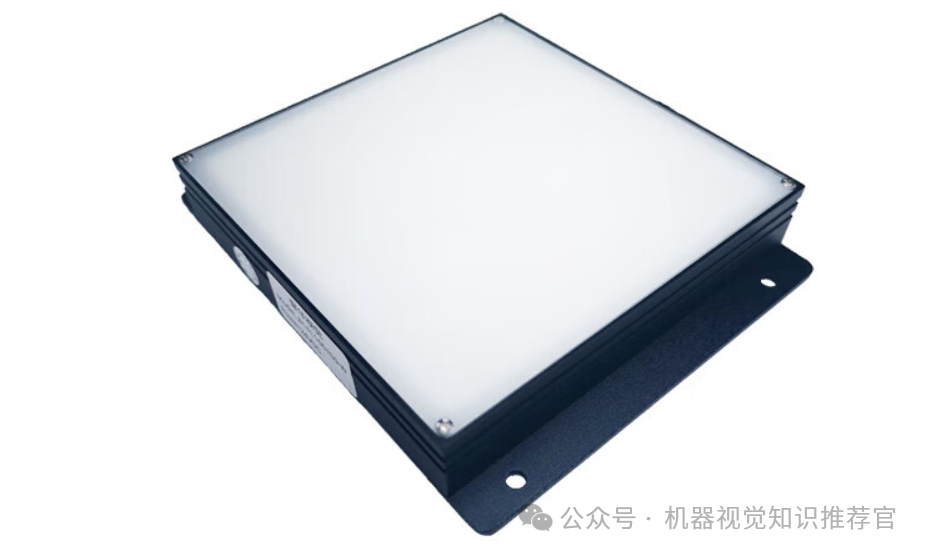

3. 底部背光源

底部背光源将LED灯珠排布成一片光面，通常放置在物体的底部，适合用于大面积照射。这种光源能够增强物体的轮廓和尺寸，特别适用于透明物体、金属零件的尺寸检测以及塑料膜边缘接缝的检查。

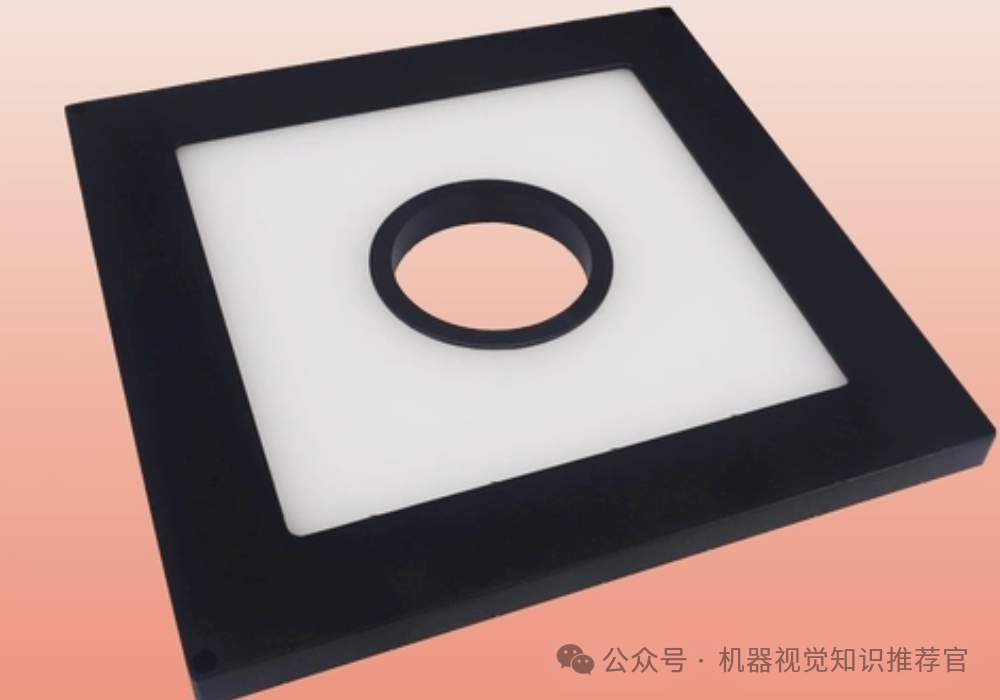

4. 中孔背光源

中孔背光源是底部背光源的变种，其中心开了一个孔。光源位于物体正上方，相机通过这个孔拍摄图像。这种设计使得可以更精确地获取物体表面的反射信息，适用于高精度的表面质量检测。

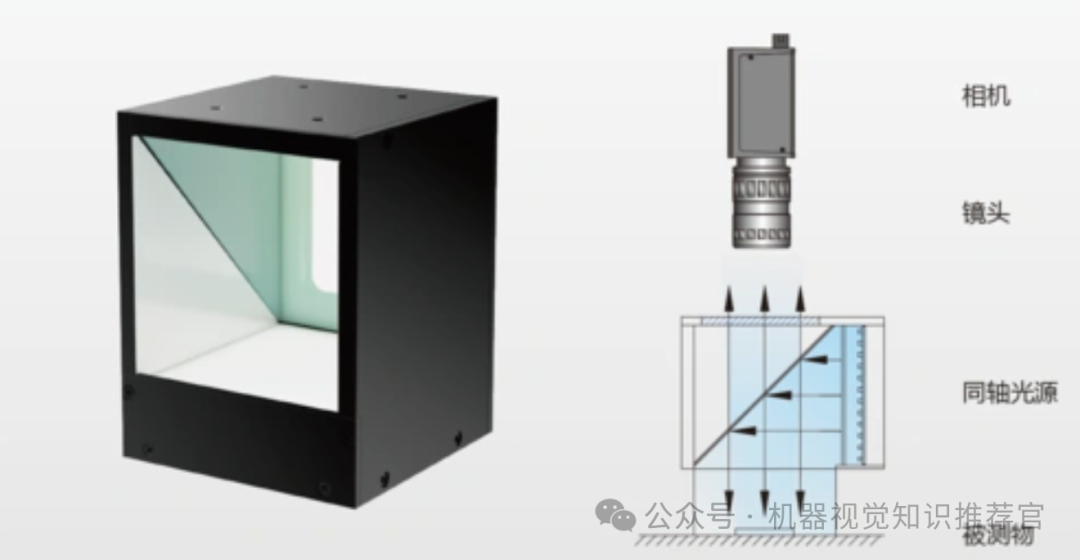

5. 同轴光源

同轴光源通过侧面发光，光线经过半透半反镜与相机镜头的轴线重合，能提供更加均匀和明亮的照明。它特别适用于光洁表面的质量检测。通常，同轴光源还可以与中孔背光源配合使用，消除中孔区域的阴影，增强图像细节。

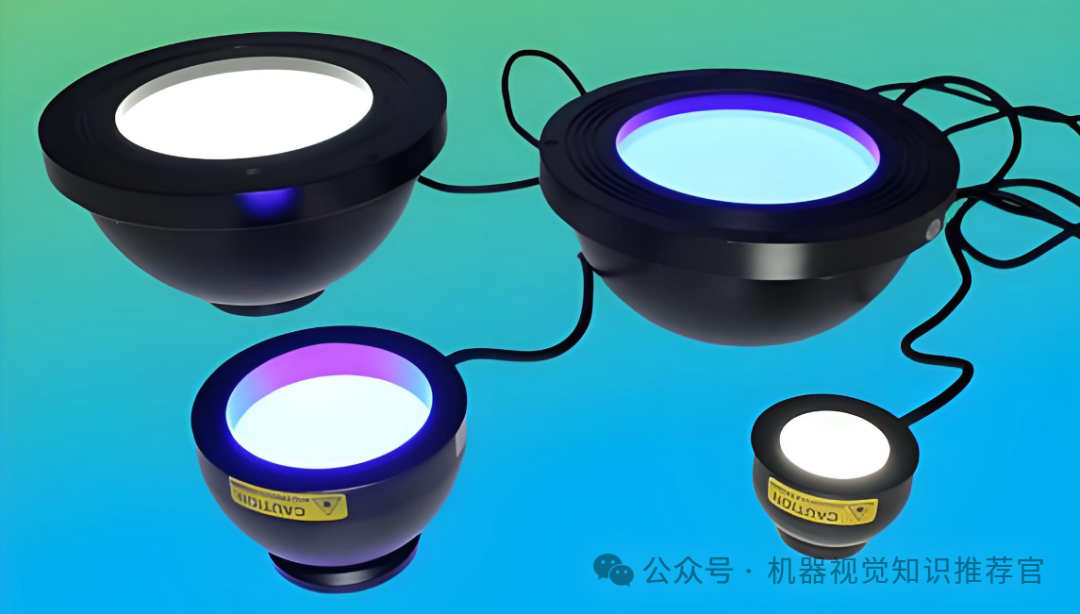

6. 球积分光源（碗光）

球积分光源利用底部的LED灯珠和半球形反射涂层进行漫反射照射，能够实现非常均匀的光照。它适用于反光较强的金属、玻璃等物体的检测，常见应用有仪表盘刻度、金属罐喷码检测等。

7. 线光源

线光源由高亮LED组成，经过导光柱聚光后形成一条亮带，通常用于线阵相机。它特别适用于液晶屏表面瑕疵检测、玻璃划痕、布匹纺织瑕疵等表面缺陷检测。

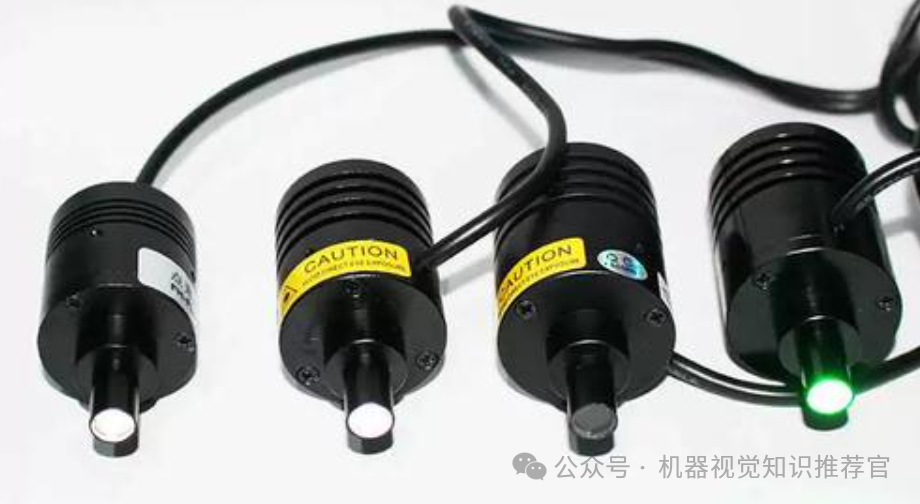

8. 点光源

点光源由小型高亮LED组成，通常与远心镜头配合使用，可以实现小范围、高亮度的照明。点光源的聚光效果十分突出，适用于玻璃表面划痕检测、液晶玻璃底基校正等。

9. 红外光源

红外光源适用于夜视场合及温度变化的检测。由于红外光源的穿透性较强，它可以有效地透过产品表面，避免表面光照干扰。红外光源广泛应用于热封检测、热熔胶检测等领域。

10. 紫外光源

紫外光源能够激发荧光效果，许多荧光粉在紫外光照射下会呈现明显的颜色变化。紫外光源在纸币检测、光刻曝光等领域有着重要的应用。

三、如何选择合适的光源？

选择合适的光源时，我们需要考虑以下几个因素：

物体的材质和表面特性：金属、玻璃、塑料等不同材质的物体对光源的反射性不同，需要根据反射特性选择合适的光源类型。

检测目标的尺寸和复杂性：大面积物体和精细小物体的光源需求不同，应该根据物体的大小、表面特征和检测精度来选择。

照明角度与反射效果：不同光源的照射角度会影响物体表面特征的突出效果，因此要根据物体的几何形状和缺陷类型来选择照射角度。

应用场景的特殊需求：如需检测反光强的物体，可以选择环形无影光源；如果检测的是液晶面板的表面瑕疵，条形光源可能更合适。

四、总结

光源在机器视觉中的作用不可忽视，它直接关系到图像的质量与后续的检测结果。通过了解不同光源的特点与应用场景，我们可以根据实际需求选择合适的光源，从而提升机器视觉系统的性能与稳定性。在选择光源时，我们需要综合考虑物体的特性、检测需求以及照明效果，确保图像的清晰度和准确性。
