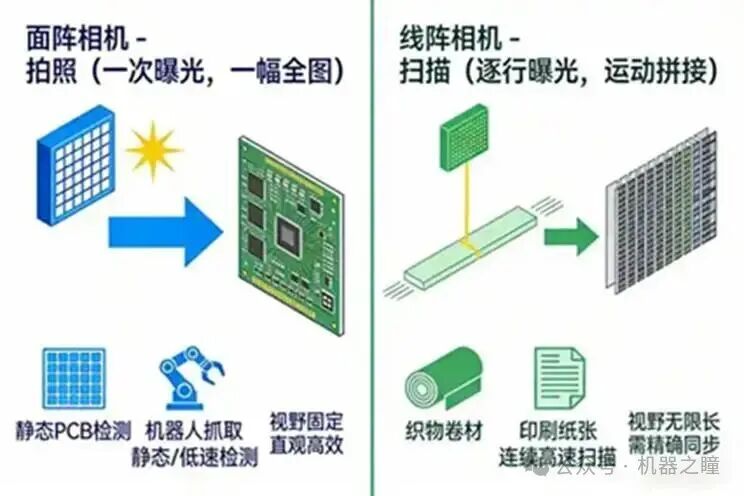

工业相机按传感器的结构特性分类，可分为面阵相机与线阵相机两种。其中，面阵相机是以面为单位来进行图像采集，可以一次性获取完整的目标图像，在目标物体的形状、尺寸，位置等方面的应用上发挥着至关重要的成像作用。面阵相机按照其图像传感器的结构或排列方式的不同，分为帧转移、隔列转移、线转移以及全帧转移四种类型，每种类型都有着各自的特点。

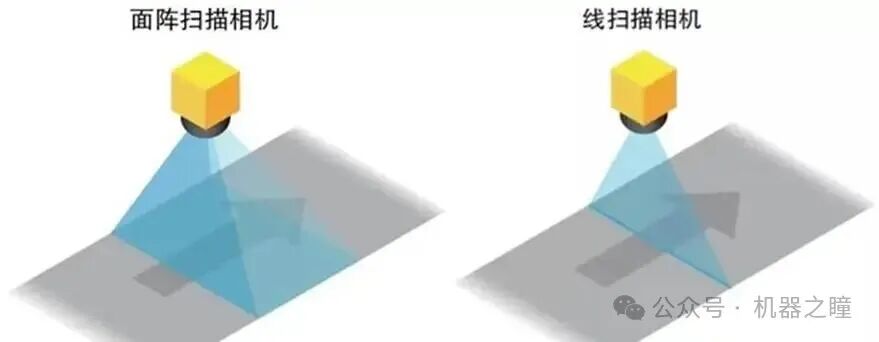

面阵相机实现的是像素矩阵拍摄。像素的多少不决定图像的分辨率，但大像素相机可以减少拍摄次数，提高测试速度。而线阵相机顾名思义是呈“线”状的。虽然也是二维图像，有几K的长度，而宽度却只有几个象素的而已，一般上只在两种情况下使用这种相机。

a）被测视野为细长的带状，多用于滚筒上检测的问题；

b）需要极大的视野或极高的精度。

在第二种情况下需要用激发装置多次激发相机，进行多次拍照，再将拍下的多幅“条”形图象，合并成一张巨大的图。因此，选择线阵型相机，必须配置可以支持线阵型相机的采集卡。一般相机的图象是 400K～1M，而合并后的图象有几个M这么大，在这种情况下，其检测速度自然比较慢，所以线阵相机只用在极特殊的情况下。

在应用方面，面阵相机应用面较广，如面积、形状、尺寸、位置，甚至温度等的测量。而线阵相机主要应用于工业、医疗、科研与安全领域的图象处理。被检测的物体通常匀速运动，利用一台或多台相机对其逐行连续扫描，对其整个表面均匀检测。可以对其图象一行一行进行处理，也可以对由多行组成的面阵图象进行处理。

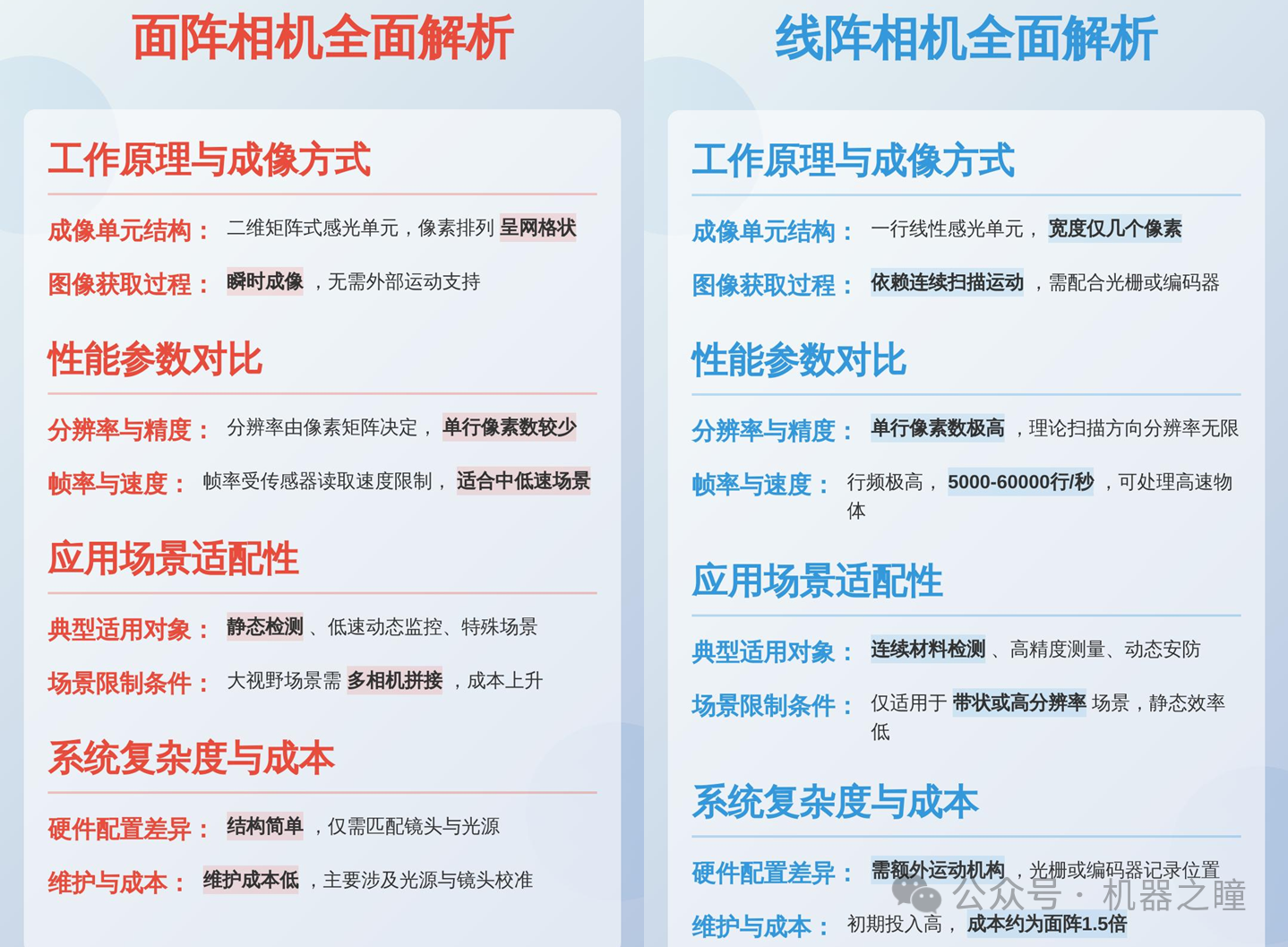

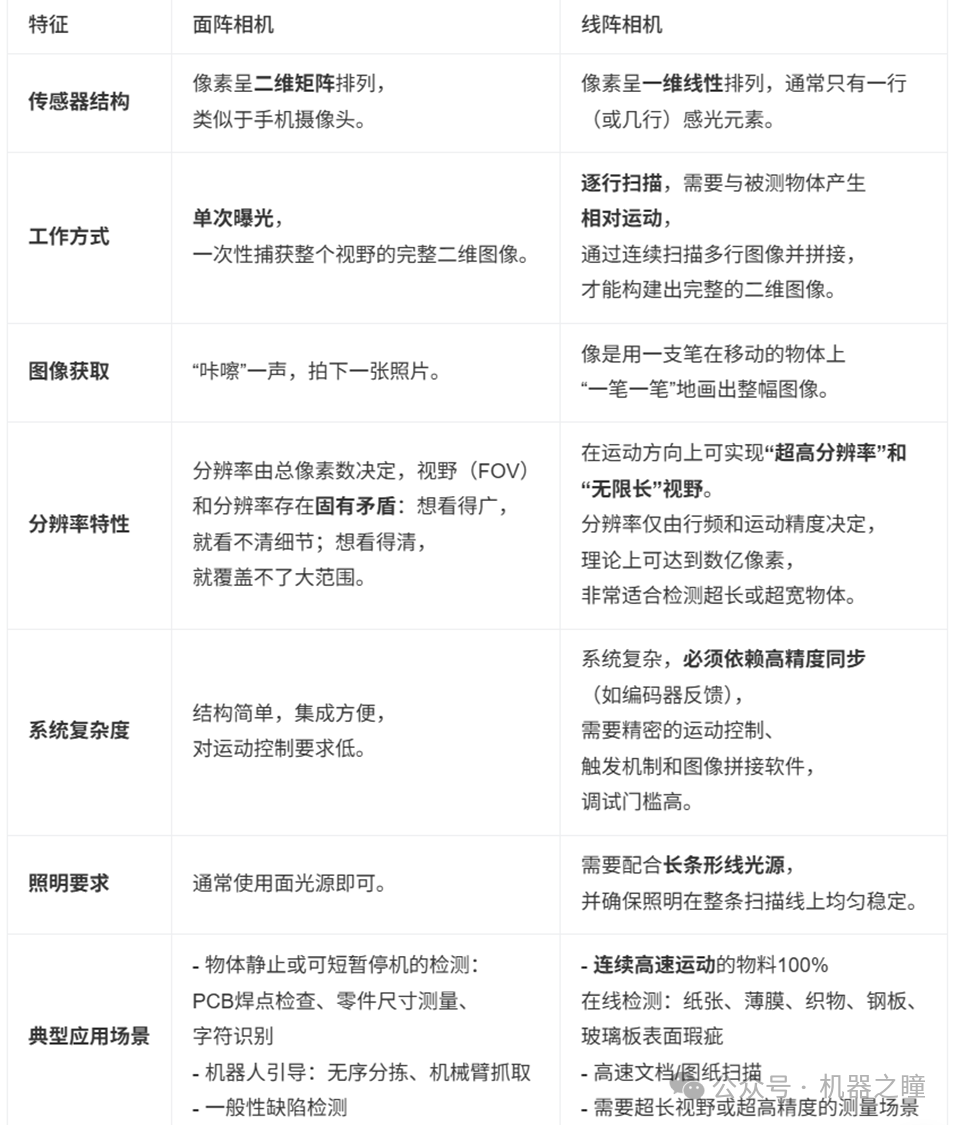

面阵相机的优点是可以获取二维图像信息，测量图像直观。其缺点是像元总数多，而每行的像元数一般较线阵少，帧幅率受到限制，因此其应用面较广，如面积、形状、尺寸、位置，甚至温度等的测量。由于生产技术的制约，单个面阵的面积很难达到一般工业测量现场的需求。

相对的，线阵相机的优点是一维像元数可以做得很多，而总像元素较面阵相机少，而且像元尺寸比较灵活，帧幅数高，特别适用于一维动态目标的测量。当然，其缺点是要用线阵获取二维图像，必须配以扫描运动，而且为了能确定图像每一像素点在被测件上的对应位置，还必须配以光栅等器件以记录线阵每一扫描行的坐标。线阵获取图像获取时间长，测量效率低。另外受扫描运动及相应的位置影响，系统复杂性和成本也有所提升增加。图像精度还可能受扫描运动精度的影响而影响测量精度。

选型方面，一个简单实用的决策原则是“‌静面动线‌”。如果物体是静止的、可以停顿的，或运动速度极慢‌，选择‌面阵相机‌。方案直接、简单、性价比高。如果物体是连续高速运动的带状/片状物料，或需要覆盖超大范围且100%无遗漏检测‌，选择‌线阵相机‌，它是解决此类问题的专精方案。
