手机玻璃盖板是显示触控系统的核心外观防护部件，直接影响产品视觉观感与触控使用体验，其表面形貌质量是消费电子生产环节的关键管控项。

埃科2.5D相位偏折成像系统凭借对高反光表面的强适配性与微形貌缺陷的高识别能力，在手机盖板外观检测场景中具备显著技术优势，可高效提升缺陷检出稳定性与产线检测效率。


检测难点

高反光高透材质成像难
手机的玻璃盖板表面光洁度极高，兼具强镜面反射与高透光特性，采用2D成像易出现局部过曝、边缘细节丢失；曲面R角区域反射角度复杂，成像灰度不均，划痕、凹坑等缺陷特征易被反光与透射效应掩盖。

微形貌缺陷辨识度不足
玻璃盖板上的划痕、凹凸点、崩边等缺陷高度差通常在微米级尺度，采用2D成像仅能呈现灰度差异，缺陷与背景对比度极低易造成漏检，无法满足高端产品的外观管控标准。

埃科光电解决方案

埃科光电2.5D相位偏折成像系统，配置高速分时频闪线阵相机+程控光源，通过自研算法深度解析重建表面形貌，能有效规避手机盖板材质镜面反射与透射效应的干扰。


相位移动投影，适配高反光表面

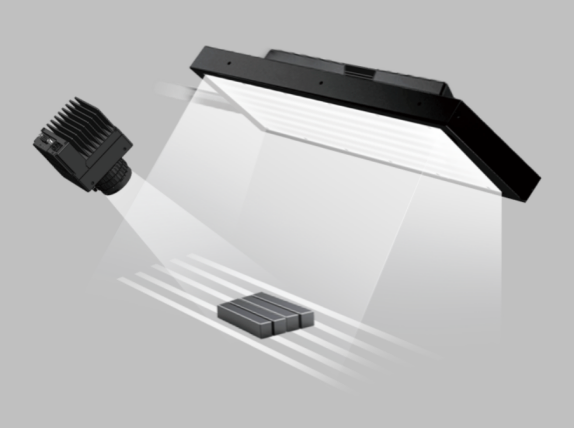

埃科相位偏折成像系统采用程控条纹光源进行相位移动投影，配合高帧率线阵相机，采集被测物体X、Y方向共8张条纹图案，通过对比原始投影条纹与表面反射条纹的相位差，提取出表面相位变化信息，进而重建高度信息。

这种成像方式不依赖表面漫反射光强，不受镜面反射与透射效应干扰，可在玻璃盖板的平面区域与曲面 R 角区域稳定输出形貌数据，解决玻璃表面检测易出现的过曝、灰度不均等成像难题。

精准计算成像，检出微形貌缺陷
埃科相位偏折成像系统支持CPU和GPU两种计算硬件,GPU模式下具备更优的图像处理效率；通过梯度运算将被测物表面微小的高度差转化为显著的灰度差异，有效提升划痕、凹坑等微形貌缺陷的辨识度，系统可稳定检出微米级缺陷，满足手机玻璃盖板的外观管控要求。

双线TDI分时频闪，提升检测效率
系统配置具备双线TDI叠加功能的分时频闪线阵相机（SL4KXGV-75KT-8/SL8KXGV-100KT-8），突破常规分时频闪仅支持单线相机的技术限制，开启双线TDI输出后等效于曝光时长加倍，有效缓解光源散热压力，在同等光源条件下支撑更快的产线检测节拍。

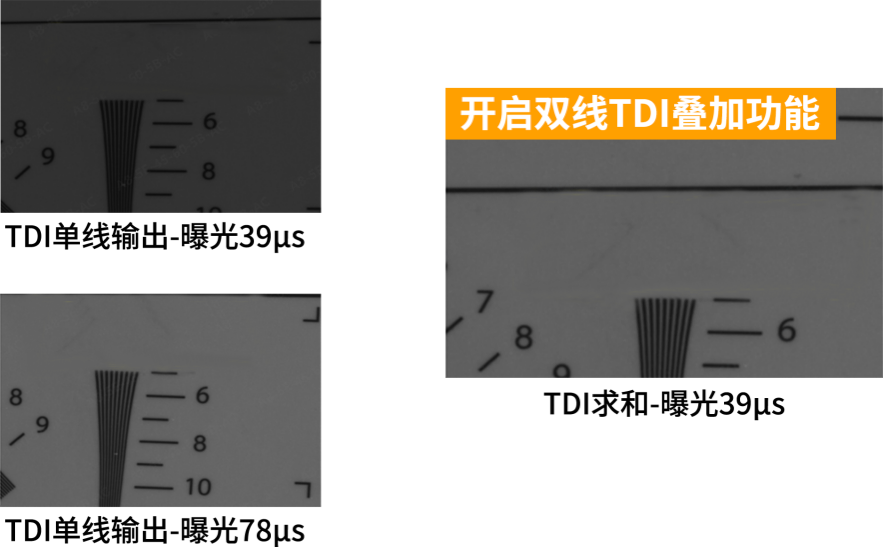

*如图所示，开启双线TDI叠加后，同等曝光时间下成像效果更优。

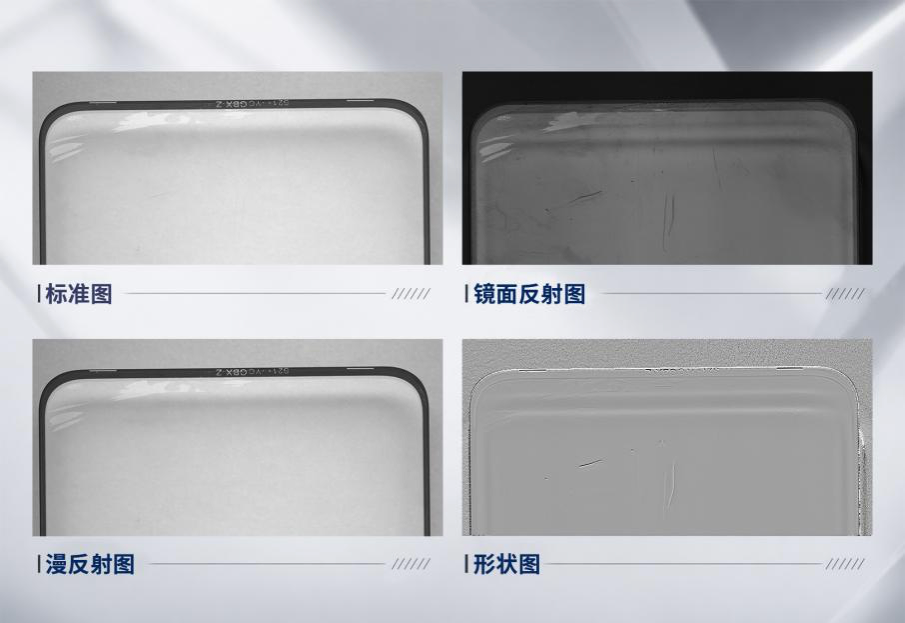

检测效果


应用领域

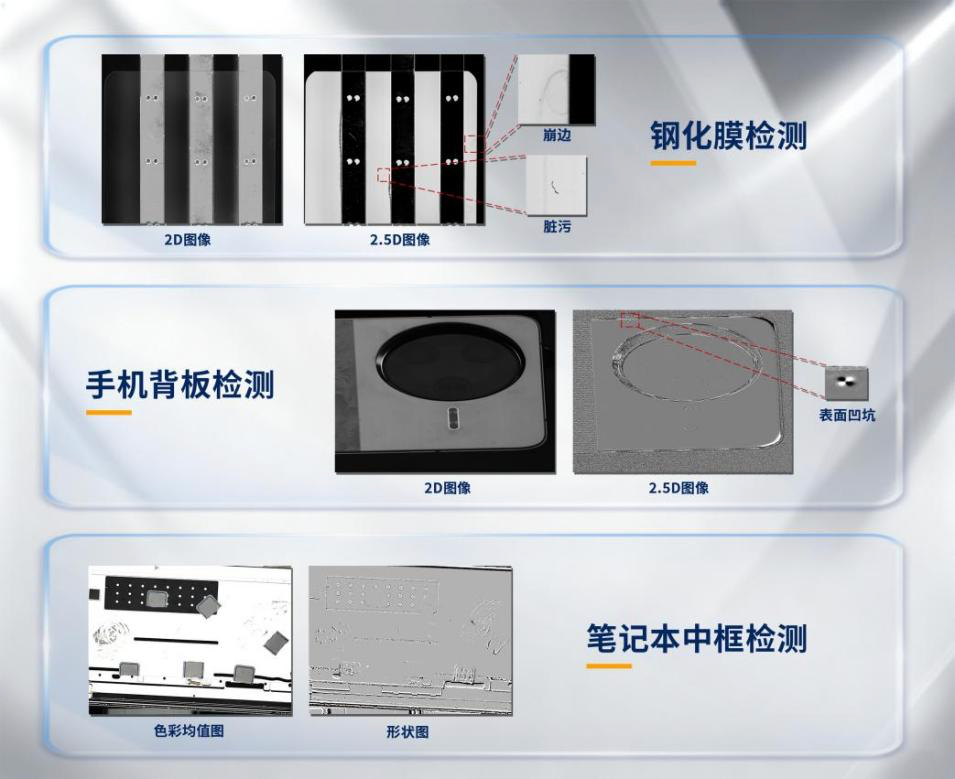

除手机盖板检测外，埃科2.5D相位偏折成像系统依托对高反光、透明材质的成像优势，已广泛应用于笔记本中框、散热片、摄像头模组结构件等各类3C零部件的外观缺陷检测，覆盖玻璃、金属、陶瓷等多材质工件的质量管控。


针对金属工件表面常见的拉丝、加工刀纹等周期性背景纹理干扰问题，埃科相位偏折成像系统搭载的去刀纹算法，可对规则纹理进行精准提取与滤除；再配合缺陷增强算法凸显真实缺陷特征，有效降低背景纹理带来的误判，进一步提升检测稳定性与产线效率，为消费电子行业的高精度品质管控提供可靠的工业传感技术支撑。

结语

埃科光电2.5D系列产品覆盖相位偏折、光度立体两大技术路线，全系产品均支持按照视野、速度需求进行相机与光源选型，成套系统配置灵活，光路设计丰富，图像处理流畅，支持FPGA / CPU / GPU等计算硬件，实时计算输出2.5D融合图像，适配多材质与复杂结构的消费电子领域外观件检测。
