文/ Bob McCurrach,A3标准开发总监

Mike Miethig,Teledyne DALSA技术经理

Martin Schwarzbauer,Excelitas PCO相机系统经理



随着越来越多的应用对高精度成像的需求日趋迫切,图像传感器和相机制造商正在通过更小的像素尺寸、越来越多的像素数量和更高的帧率,来挑战分辨率的极限。这一进展当然也伴随着接口协议的进步,以便能以更高的速度传输更多的图像数据。

目前市场上存在几种标准化协议,Camera Link HS是在速度、可靠性、易于开发和带宽方面的领导者之一。在即将发布的版本中,Camera Link HS将提供显著的能力扩展,这使其有望成为高速相机接口的青睐之选。

从Camera Link到Camera Link HS

Camera Link High Speed(Camera Link HS或CLHS)是用于工业相机及其系统的一种成熟且强大的接口标准。它是从视觉行业的第一个标准相机接口协议Camera Link发展而来的。最初于2000年发布的Camera Link,是在先进自动化协会(A3)的主持下,完全由志愿者开发的协议。Camera Link能在相机和图像采集卡之间提供实时、高带宽的并行双向通信。除了能以极低的延迟进行实时高速传输外,Camera Link还提供标准化连接,电缆成本低,并且能通过Camera Link线缆为相机供电(PoCL)。

CLHS于2012年推出,它建立在Camera Link的低延迟、零抖动和实时传输的基础之上。CLHS标准进一步提供了可扩展的带宽和极其可靠的数据传输,支持铜缆和光纤布线,更重要的是提供了知识产权(IP)内核方便组件开发。

A3组织了许多技术委员会来开发和维护数字接口标准和接口代码,CLHS就是其中之一。目前的1.1版本,CLHS用两个物理层编码实现其协议:M协议和X协议。A3提供的VHSIC硬件描述语言(VHDL)IP内核,已经在altera、Xilinx和Microsemi的FPGA上得以应用。这些内核可用于相机和图像采集卡等部件,A3提供的内核价格为1000美元,以促进该标准的推广并加快该技术的普及。

廉价的IP内核,有助于相机和图像采集卡制造商加快CLHS的开发和使用。由于CLHS IP内核代码是开源的,授权用户可以为他们的应用定制内核。用户可以通过增加功能对其进行改进,而这些功能在经过技术审查和批准后,可以成为IP内核的永久组成部分。

CLHS M协议IP内核具有经过验证的、成熟的8b/10b编码技术,可用于低成本和低功耗FPGA中。它支持铜(C2)线缆,CX4连接长度达15m,速率达2.1Gbps。可以从外部添加有源插接式光纤电缆,以实现长达100m的传输距离。M协议的典型速率为每通道高达5Gbps。

CLHS X协议IP内核使用64b/66b编码技术,主要设计用于10Gbps和更高的传输速率。其他接口协议,如CoaXPress(CXP),正在向这种编码结构发展。请注意,由于编码技术的原因,CLHS 10Gbps相当于CXP 12.5Gbps。X协议还具有前向纠错和单比特(single-bit)抗错能力。该协议旨在支持光纤连接F2(SFP+)和即将推出的F3(QSFP+、以及多光纤推送MPO)连接器,每条线路的速率高达16Gbps。它也支持CX4(C3)铜缆连接,但最高的数据速率和最长的线缆长度(在某些情况下高达20km或更长)还是通过光纤布线实现的。重要的是,64b/66b编码的X协议自2012年以来一直在生产,并且具有长期的现场测试稳定性。

CLHS提供五种信息类型:低延迟(<1μs)的0ns抖动触发器,用于实时成像,频率高达8MHz,有七种独立模式;16个双向通用I/O,延迟<1μs;远程DMA视频包和图像采集卡数据转发;高速命令上行,实现流式修正系数;以及用于设备发现的修订信息。CLHS的一大价值在于:它是一个实时的、点对点的接口。在CLHS触发器和GPIO背景下,低延迟意味着立即响应,消除了其他接口可能出现的跟踪和调度需求。

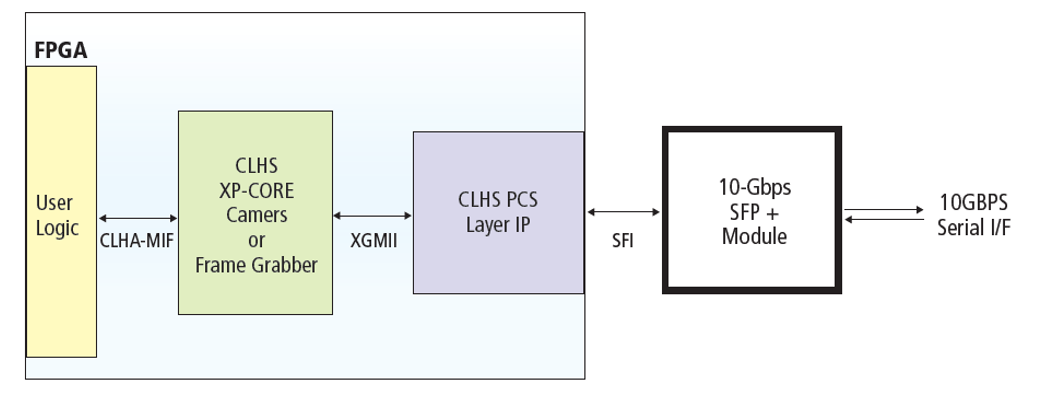

图1:典型的X协议(XP)Camera Link HS设备架构的特点是,XP内核位于前端,它将用户逻辑与CLHS PCS层IP连接起来。(图片来源:A3旗下CLHS技术委员会)



CLHS X协议可以连接到10GBASE-KR以太网PHY物理层;图1用于没有内置10Gbps收发器的FPGA;或者使用提供的物理编码子层(PCS)模块,在具备10Gbps能力的FPGA(不提供10GBASE-KR能力)内实现编码(见图2)。由于CLHS X协议的独特实现方式,Camera Link HS已经处于将该规范推向25Gbps的最后阶段。

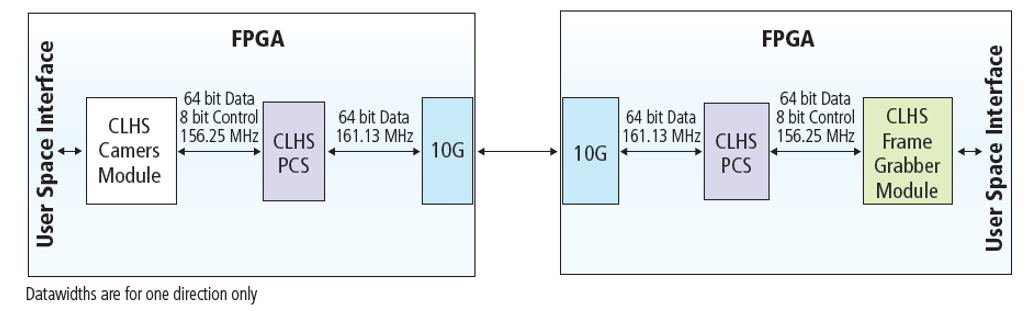

图2:CLHS X协议可使用所提供的物理编码子层(PCS)模块,在10Gbps图像采集卡内实现编码。



为25Gbps做好准备

精心设计的IP内核架构,使得CLHS无需任何修改,就可以使用25Gbps收发器通过SFP28或QSFP28或MPO连接器的光纤连接,在FPGA上实现25Gbps的速率。即将发布的规范修订版,将验证CLHS使用单个MPO连接器具有高达100Gbps(4×25Gbps)的可用带宽。

在实现这一速度提升的过程中,CLHS X协议IP内核保持完全不变。因此,所有现有的CLHS基础设施也保持不变,这使得供应商和用户向25Gbps的迁移,不但成本低廉,而且简单明了。与此形成鲜明对比的是,图像采集卡接口需要改变内核代码,并转向不同的线路编码来实现更快的速率。此外,CLHS有一个非常灵活且强大的机制来改变接口速度。使用MPO到LC、SFP28,可以向后兼容现有的CLHS 10Gbps图像采集卡或新开发的25Gbps图像采集卡,以支持现有的10Gbps相机。

实现50Gbps及更高的速率

随着FPGA和PHY技术准备好了支持50Gbps及更高的速率,Camera Link HS准备以更高的成像速率提供强大的实时相机接口。CLHS标准中已有的特性和功能,使通往50Gbps的道路毫不费力。CLHS工作组利用现有的X协议IP内核,在X协议IP内核PCS的64位输出、到具有内置SerDes块的50Gbps FPGA的128位输入之间,增加了一个简单的桥梁。

为了实现50Gbps的速率,CLHS将在一条光纤中使用一个主通道和从通道,引入一个虚拟通道。通过规范中的这一微小变化,部件供应商将能够轻松迁移到更高速度的接口,对硬件和软件架构的影响最小。

图像采集卡的未来

Camera Link HS标准在实施通用IP核、开源VHDL以及固有的高级线路编码和纠错方面,是为未来的成像而建立的。该标准面向未来的一个关键是对光纤布线的无缝支持,这可能成为大多数成像环境的标准。与传统的铜线相比,光缆并不脆弱,也不容易受到弯曲、缠绕或挤压的影响。就目前的技术而言,光纤很容易操作,而且可以现场安装和修改。光纤能在几公里的距离上传输两倍于铜线的带宽,而且光纤也比铜线便宜。

Camera Link HS已经是一个强大的成像接口标准,并将会继续改进。它在2012年使用的64b/66b编码技术仍然为制造商和终端用户提供了从10Gbps一直到50Gbps的长设计周期。该标准的许多特性和能力,使其在现在和未来的高速成像应用中脱颖而出,成为用户的青睐之选。
