01.案例背景

空压机上缸盖是空调压缩机内的重要组成部件。在生产过程中，需要对空压机上缸盖进行表面打磨，表面打磨是一道非常重要的工序，其产品表面的平整度会直接影响整个产品的使用性能。如果表面存在未磨平的瑕疵，其气密性运转效率将会大打折扣，并且也会影响使用寿命。

在加工的过程中，由于打磨机高速打磨不可避免的会出现噪声大、油污重、金属碎屑多等问题，人工很难持续性的在如此恶劣的环境下判定产品是否合格，因此迫切需要引入自动化来判定产品表面平整度，以解决当前存在的问题。针对客户的实际需求，大恒图像为客户研发了一套一体化智能视觉检测系统，帮助客户检测打磨后产品表面平整度，识别缺陷，提升产品生产效率，保障良品率。

02.案例需求

客户在使用过程中经常需要添加外观、大小类似的新物料，因此视觉软件需要简单、易操作，使客户可以自行添加新机种。

03.案例概述

考虑到客户需要软硬件简单易用的需求，检测系统选用大恒图像研发的PALLAS系列智能相机，其内部集成了MERLIC图形化视觉软件。PALLAS智能相机的通讯、触发的输入输出IO单元，图像采集单元、图像处理与数据处理单元高度集成使其部署和使用时非常简单高效，无需PC的支持与参与，可以直接运行图像处理软件完成对图像的分析和处理，并完成与其它外部设备的直接互联和通信。客户通过MERLIC软件，无需编程即可快速构建机器视觉应用系统，实现可靠、快速、简便的机器视觉项目开发。

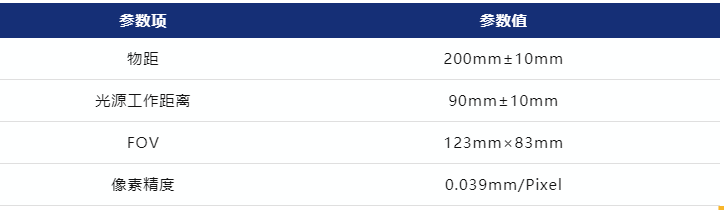

系统参数：

04.系统检测示意图

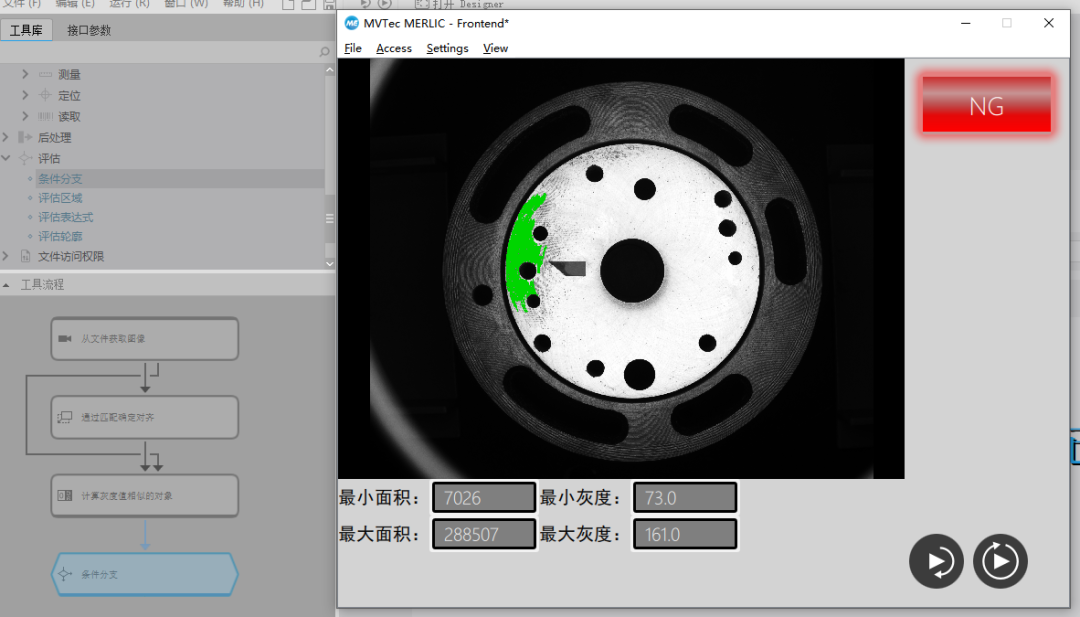

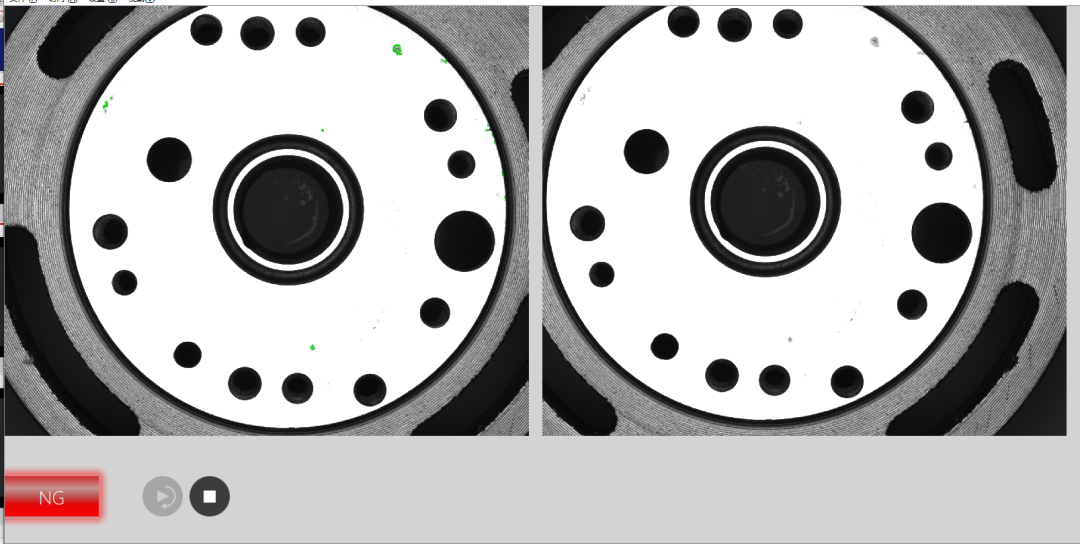

05.案例展示

系统搭建完成后，借助MERLIC软件图像化的编程方式以及智能化的EasyTouch+工具可在2天时间内完成现场的部署与及调试。通过对客户进行简单培训，后期客户可快速实现新机种的添加。

06.相关产品推荐

PALLAS系列智能相机可以直接运行图像处理软件完成对图像的分析和处理，并完成与其它外部设备的直接互联和通信。对比基于计算机的视觉系统，基于智能相机的系统集成度高，运行稳定可靠，维护方便简单。

MERLIC是德国 MVTec Software GmbH 公司开发的一款集多种功能于一身的软件产品。用户无需编程即可快速构建机器视觉应用系统，这款产品以MVTec深厚的机器视觉专业知识为基础，是一款可靠，快速且易用的机器视觉开发软件。
