MOPA激光器介绍

MOPA激光器是指由激光振荡器与放大器级联的一种激光器结构。

MOPA光纤激光器在半导体以及ITO精密划线，不锈钢彩色标刻，高效率清洗等领域发挥着重要作用。

常见问题

以上箭头标注的为几个主要发热部分

温度控制直接决定激光器光纤的品质和使用寿命。光纤在使用过程中会吸收部分激光能量使得温度升高，温度过高会加速光纤老化，导致温度高→老化加快→温度更高的恶性循环出现，降低激光器的可靠性和使用寿命。

在使用过程中如能用热像仪检测整段光纤，尤其是光纤熔接点温度。可以及时发现温度异常处，尽早做好防护，避免光纤损毁。

红外检测应用案例

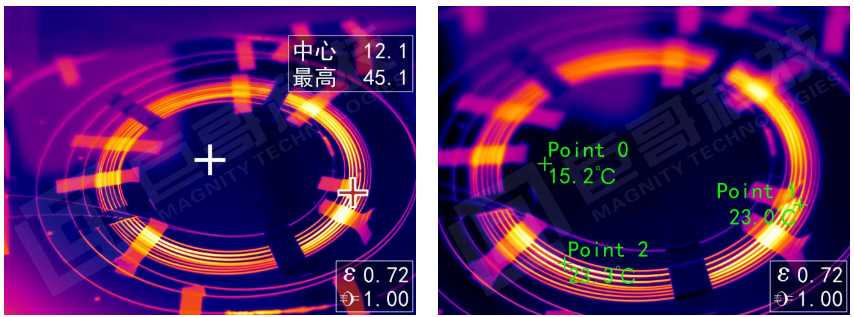

场景一：老化电路测试

左图：全局温度最高

右图：局部温度最高

设备老化会导致光纤激光器出现系统故障，老化过后设备出现异常高温，上图是使用红外热像仪检测后得到的最高温图像及数据。

场景二：泵浦管嘴测试

左图：电子元器件细节

右图：泵浦管嘴

使用红外热像仪检测电子元器件，可测量出细节处温度。

场景三：增益光纤部分测试

左图：全局范围的自动温度测试

右图：多点温度测试

利用热像仪针对增益光纤部分进行整体热像测试，可快速锁定主要发热区域。

红外热像仪介绍

本次检测所用红外热像仪是巨哥科技手持式MAG70红外热像仪，具体型号数据如下：

01.25mm镜头，-20~150℃

02.探测器类型：非制冷焦平面

03.波长范围：7.5μm~14μm

04.波长范围：7.5μm~14μm

05.像素数：640*480

06.帧率：50Hz

07.像元尺寸：17μm

08.可见光相机：500万像素，视场角62°

09.热灵敏度：≤0.05℃@30℃

10.测温精度：±2℃或2％

11.LCD：3.5寸640*480触摸屏，半反透型（阳光下可见）

12.调焦方式：手动/电动可选

巨哥红外检测优势

1、可做到非接触式测温，可大范围焦距调节，采集画面所有温度点。

2、可显示区域内的最高温度和中心温度，并实时显示对比，方便直观看到问题点，高效率无盲区地查找问题。

3、可随意圈定多处测温区域或测试点。自定义测温范围。

4、巨哥科技640*480分辨率红外热像仪适合测试局部细节，成像清晰。

5、巨哥科技配备功能强大的专业分析软件，可实现温度数据全方位分析。
