汽车是国民经济的支柱产业之一，随着我国汽车工业高速发展，对检测速度的更高追求逐步体现。

汽车转向轴是汽车动力系统的重要组成部分，上部与转向盘固定连接，下部与转向器相连；其性能的优劣直接关系着交通和人身安全。

SICK 3D相机凭借高速度，高精度等关键特点，为众多客户提供高性价比的解决方案，同时广泛应用于汽车制造中的视觉检测工位。接下来，让我们为您介绍在转向轴生产过程中的检测应用。

应用描述

SICK一体式3D相机RulerXR150激光线方向与传动轴的轴线垂直，运动速度450mm/s，从左到右连续扫描整个轴体。通过3D视觉测量位置的高低差识别定位传动轴中的位置特征点，计算轴中的护套位置，护套间距，减震圈，轴总长等检测项的距离值。提高了生产质量及效率，为客户提供更可靠、更高速、更稳定的解决方案。

应用难点

轴移动速度450mm/s，3D相机需要满足设备高速的生产需求。

图像质量要求高，3D相机需要输出高质量3D深度图，准确定位边缘位置。

方案选型

SICK Ranger3系列定制化3D相机，扫描帧率最快高达46khz，可自行设计结构，搭配激光，定制化程度高。

SICKRulerXR 150系列一体式3D相机，出厂已完成标定，方便集成，有助快速提高产能。

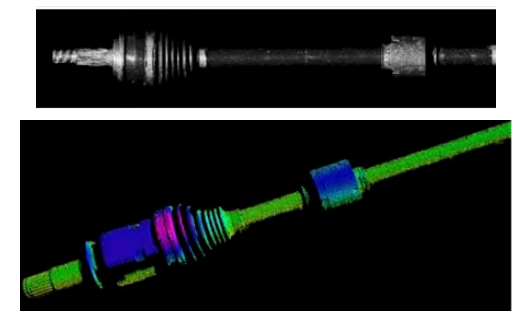

应用图示
