在一些需要对电子元件进行成像质量保证工序的应用中，需使用配备特殊芯片的相机。Basler CXP-12 boost相机采用行业领先的小像元设计，不仅具备大视场和高分辨率，还可通过远心镜头实现出色的景深，可高质量地采集到大型系统中的细小物体图像。通过CoaXPress 2.0标准，CXP-12接口卡和相机附带的其他配件可充分发挥芯片性能，从而保证高数据传输量。

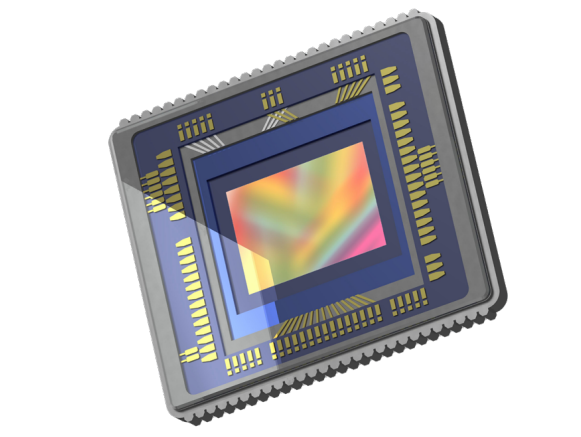

01 • CMOS成像芯片检测

在无人机、汽车以及智能手机等面向消费市场的CMOS成像芯片的质量控制工序中，芯片表面上是否存在划痕和其他细微缺陷是有必要检测的。需要具有大景深和超过30 fps的帧速率且能兼容远心镜头的高分辨率相机作为系统的核心检测要素。

采用小像元设计Basler boost相机芯片，可使用远心镜头来实现上述应用所需的景深，因此非常适用于这类检测任务。

解决方案

这个检测任务使用了一个精巧的图像处理系统，由一台黑白Basler CXP-12 boost相机和一个单通道接口卡组成，它们都能与其他CXP-12组件完美匹配，是CMOS成像芯片检测任务的理想之选。系统采用了onsemi(安森美)XGS 32000 CMOS芯片(全局快门)，能以3200万像素分辨率和35 fps的帧速率实现所需的运作速度和成像质量。CoaXPress 2.0标准(CXP-12)可充分发挥相机的芯片性能。适配的远心镜头的放大倍数为1倍，并能提供21x15.79 mm的视场。

方案优势

这个图像处理系统由配备远心镜头的boost相机组成，可实现优秀的景深，完全可满足检测CMOS芯片上细微缺陷的应用要求。另外相机芯片采用的小像元设计与镜头完全对应，可确保以相同的尺寸清晰地再现细小组件的图像。接口卡和线缆等其他组件也符合CoaXPress 2.0标准，从而实现了一个具有高数据传输量的一体化系统。

 使用配件

boost 相机（XGS 32000）

CXP-12 接口卡 1C

02 • 微型LED显示面板亮度测试

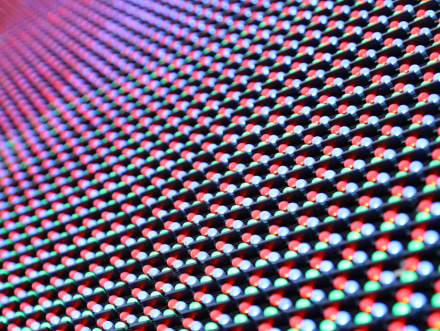

在消费级电子产品（智能手机、手表、显示器、电视等）和汽车中都少不了显示面板的身影。使人眼能够清晰地感知显示面板上所显示的图像，显示面板需满足以下条件：

■  亮度足够且亮度均匀

■  降低整块面板的亮度差异

■  从不同角度和在不同的光源环境下观看也能保持稳定

为此，图像处理系统不仅要检查其中包含的显示面板和微型LED（发光二极管），还需检测屏幕可产生的最大亮度，并确保整块面板表面上的亮度分布均匀一致。

Basler CXP-12 boost相机可以通过检查RGB颜色和白色来实现上述目的，以确保所有颜色组合起来能够产生正确的白色色温。此外， Basler CXP-12 boost相机还会检查色温和视角，以确保显示面板的整体质量过关，可正常使用。

解决方案

在检测工序中，要精确地再现显示面板和微型LED的图像的相机具备高分辨率：显示整个显示面板至少需要4500万像素，而微型LED至少需要2000万 - 4500万像素。这样才可确保能够同时检测所有的微型LED，并且能精确测量亮度差异，精确度可达像素级和子像素级。在检测尺寸较大的显示面板时，相机还需要在不牺牲工作速度的情况下具备相应的大视场。为了实现这一点，图像处理系统必须支持足够大的带宽。因此，每个传输通道的带宽可达12.5 Gbps的CoaXPress 2.0接口就特别适用于此应用场景。

将Basler CXP-12 boost相机与单通道接口卡1C相结合，即可满足此类图像处理系统的要求，再配合其他CXP-12组件，构成一个功能强大且经济高效的系统。该系统配备来自onsemi(安森美)的XGS 45000(全局快门)CMOS芯片，保证能在16 fps的帧速率下最高可达4500万像素的分辨率。

方案优势

集成系统的实施难度和维护成本低，可让用户从中受益：与相机完美匹配的镜头可支持大视场，适配的同轴线缆具有集成供电(PoCXP)功能，还有评估工具包可用于加快实施过程。作为通用SDK的pylon相机软件套装可高效连接所有Basler CXP-12组件。这些产品都经过严格测试、可靠耐用且完美兼容，并由Basler的技术支持团队提供服务。

 使用配件

■  boost 相机（XGS 45000）

■  CXP-12 接口卡 1C

03 • 方案配件

Basler一站式为您提供易于使用、快速集成、价格亲民、质量上乘的高端组件：包括相机、镜头、电缆、接口卡、图像采集卡和评估工具包，让您轻松获得CoaXPress 2.0标准带来的所有优势。

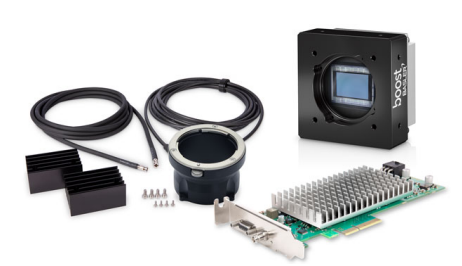

 Basler CXP-12评估工具包boost

评估工具包包含以下组件，可用于测试和集成阶段：

■  boost相机和接口卡1C

■  CXP数据线（也支持PoCXP）

■  两个散热片

■  C-mount或F-mount镜头接圈

■  用于信号触发和相机外部供电的I/O电缆
